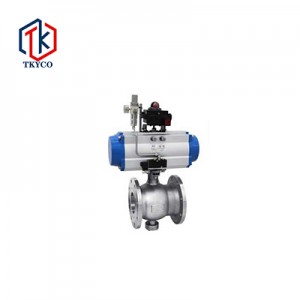

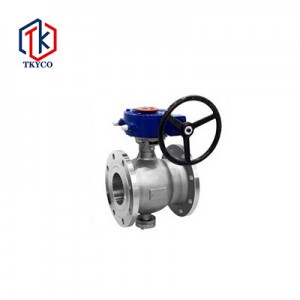

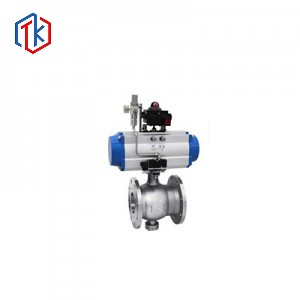

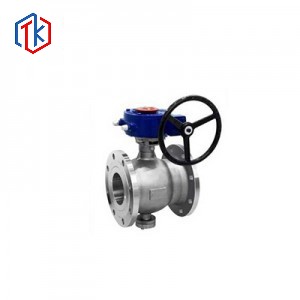

偏心半球阀
概括
偏心球阀采用由板簧加载的活动阀座结构，阀座与球体不会出现卡死或分离等问题，密封可靠，使用寿命长，球芯带V型缺口金属阀座具有剪切作用，特别适用于含纤维、细小固体颗粒和浆液的介质。在造纸工业中控制纸浆特别有利。启闭件采用V型槽口结构，彻底解决了介质易沉积在阀腔内的问题。全开时，阀门流量大，压力损失小。结构紧凑，通用性强，流量特性近似等百分比，可调范围大，最大可调比100:1，
产品结构

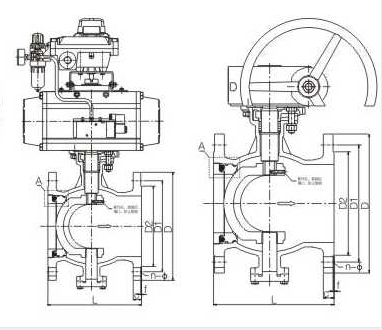

外形与连接尺寸
|
PN16 |
150磅 |
10K |
IS05211 |
|||||||||||||||||
|
DN |
升 |
D |
D1 |
D2 |
C |
F |
n-Φb |
D |
D1 |
D2 |
C |
F |
n-Φb |
D |
D1 |
D2 |
C |
F |
n-Φb |
|
|
100 |
229 |
220 |
180 |
158 |
20 |
2 |
8-Φ18 |
230 |
190.5 |
157.2 |
24.3 |
2 |
8-Φ18 |
210 |
175 |
151 |
18 |
2 |
8-Φ19 |
F10,17×17 |
|
125 |
254 |
250 |
210 |
188 |
22 |
2 |
8-Φ18 |
255 |
215.9 |
185.7 |
24.3 |
2 |
8-Φ22 |
250 |
210 |
182 |
20 |
2 |
8-Φ23 |
F10,22×22 |
|
150 |
267 |
285 |
240 |
212 |
22 |
2 |
8-Φ22 |
280 |
241.3 |
215.9 |
25.9 |
2 |
8-Φ22 |
280 |
240 |
212 |
22 |
2 |
8-Φ23 |
F12,27×27 |
|
200 |
292 |
340 |
295 |
268 |
24 |
2 |
12-Φ22 |
345 |
298.5 |
269.9 |
29 |
2 |
8-Φ22 |
330 |
290 |
262 |
22 |
2 |
12-Φ23 |
F12,27×27 |
|
250 |
330 |
405 |
355 |
320 |
26 |
2 |
12-Φ26 |
405 |
362 |
323.8 |
30.6 |
2 |
12-Φ26 |
400 |
355 |
324 |
24 |
2 |
12-Φ25 |
F14.36 × 36 |
|
300 |
356 |
460 |
410 |
378 |
28 |
2 |
12-Φ26 |
485 |
431.8 |
381 |
32.2 |
2 |
12-Φ26 |
445 |
400 |
368 |
24 |
2 |
16-Φ25 |
F14.36 × 36 |
|
350 |
450 |
520 |
470 |
428 |
30 |
2 |
16-Φ26 |
535 |
476.3 |
412.8 |
35.4 |
2 |
12-Φ30 |
490 |
445 |
413 |
26 |
2 |
16-Φ25 |
F16,46×46 |
|
400 |
530 |
580 |
525 |
490 |
32 |
2 |
16-Φ33 |
595 |
539.8 |
469.9 |
37 |
2 |
16-Φ30 |
560 |
510 |
475 |
28 |
2 |
16-Φ27 |
F16,46×46 |
|
450 |
580 |
640 |
585 |
550 |
40 |
2 |
20-Φ30 |
635 |
577.9 |
533.4 |
40.1 |
2 |
16-Φ33 |
620 |
565 |
530 |
30 |
2 |
20-Φ27 |
F25,55×55 |
|
500 |
660 |
715 |
650 |
610 |
44 |
2 |
20-Φ33 |
700 |
635 |
584.2 |
43.3 |
2 |
20-Φ33 |
675 |
620 |
585 |
30 |
2 |
20-Φ27 |
F30 |
