全焊接球阀

简短描述:

设计标准

• 设计标准：GB/T12237/API6D/API608
• 结构长度：GB/T12221、API6D、ASME B16.10
• 连接法兰：JB79、GB/T 9113.1、ASME B16.5、B16.47
• 焊接端：GBfT 12224 , ASME B16.25
• 试验和检验：GB/T 13927、API6D、API 598

性能规范

• 公称压力：PN16, PN25, PN40,150, 300LB
• 强度试验：PT2.4, 3.8, 6.0, 3.0, 7.5MPa
• 密封试验：1.8, 2.8,4.4,2.2, 5.5MPa
• 气密封试验：0.6MPa
• 阀门主体材料：A105(C)、F304(P)、F316(R)
• 适用介质：天然气、石油、供热、化工及热电管网等长输管线。
• 适用温度：-29°C-150°C

发送邮件

产品细节

产品标签

产品结构

主要零件材料

材料名称	材质
材料名称	GB	ASTM
阀体	25	A105
球体	304	304
阀杆	1Cr13	182F6a
弹簧	6osi2Mn	Inconel X-750
密封圈	PTFE	PTFE
螺柱	35CrMoA	A193 B7

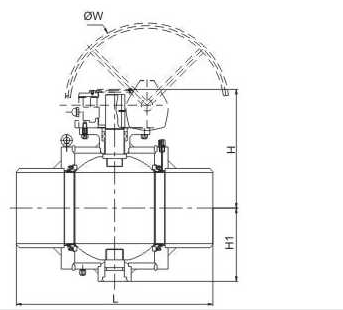

主要外形尺寸

PN16/PN25/CLASS150

全通径						单位（MM）
DN	NPS	L			H1	H2	W
DN	NPS	RF	WE	RJ	H1	H2	W
50	2	178	178	216	108	108	210
65	2 1/2	191	191	241	126	126	210
80	3	203	203	283	154	154	270
100	4	229	229	305	178	178	320
150	6	394	394	457	184	205	320
200	8	457	457	521	220	245	350
250	10	533	533	559	255	300	400
300	12	610	610	635	293	340	400
350	14	686	686	762	332	383	400
400	16	762	762	838	384	435	520
450	18	864	864	914	438	492	600
500	20	914	914	991	486	527	600
