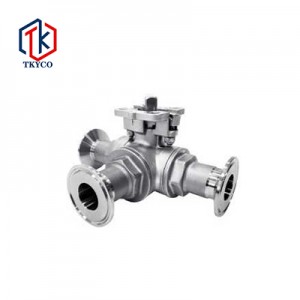

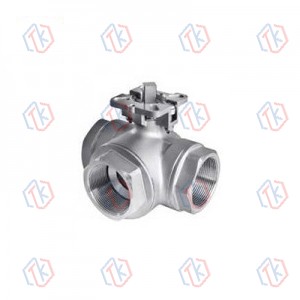

内螺纹、快装三通球阀

简短描述:

性能规范

• 公称压力:PN1.6、2.5、4.0、6.4Mpa
• 强度试验压力:PT2.4、3.8、6.0、9.6MPa
• 适用温度:-29℃-150℃
• 适用介质:
Q14/15F-(16- 64)C 水。油。气体
Q14/15F-(16-64)P 硝酸
Q14/15F-(16-64)R 乙酸




产品细节

产品标签

产品结构

Thread-And-Clamped-Package-3way-Ball-Valve-1Thread-And-Clamped-Package-3way-Ball-Valve-2 Thread-And-Clamped-Package-3way-Ball-Valve-3

主要零件材料

材料名称

Q14/15F-(16-64)C

Q14/15F-(16-64)P

Q14/15F-(16-64)R

阀体

世界商业委员会

ZG1Cr18Ni9Ti
CF8

ZG1Cr18Ni12Mo2Ti
CF8M

阀盖

世界商业委员会

ZG1Cr18Ni9Ti
CF8

ZG1Cr18Ni12Mo2Ti
CF8M

球体

ICr18Ni9Ti
304

ICr18Ni9Ti
304

1Cr18Ni12Mo2Ti
316

阀杆

ICr18Ni9Ti
304

ICr18Ni9Ti
304

1Cr18Ni12Mo2Ti
316

密封圈

聚四氟乙烯(PTFE)

填料

聚四氟乙烯(PTFE)

 主要外形尺寸

DN

G

L

L1

D

D1

D2

D3

D4

W

H

H1

8

1/4″

71

10

110

56

10

3/8″

71

12

110

56

15

1/2″

74

120

12

9.6

21.7

25

12.7

110

58

62

20

3/4″

88

136

15

15.8

21.7

25

19.1

120

60

64

25

1″

92

160

20

22.1

43.5

50.4

25.4

140

70

89

32

1 1/4″

124

25

140

82

40

1 1/2″

138

182

32

34.8

43.5

50.4

38.1

180

95

108

50

2″

151

216

38

47.5

56.5

63.9

50.8

200

100

140

65

2 1/2″

180

48.5

240

180
