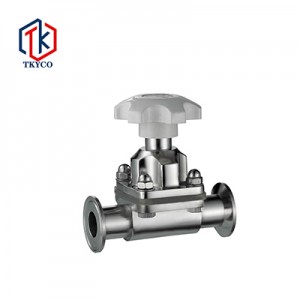

卫生级隔膜阀
产品概述
卫生级快装隔膜阀的内外均采用高档抛光设备处理，满足表面精度要求。购买进口焊机进行点焊。既能满足上述行业的卫生质量要求，又可替代进口。本实用新型具有结构简单、外形美观、装拆快、开关快、操作灵活、流体阻力小、使用安全可靠等优点。连接钢件采用耐酸不锈钢材料，密封由食品硅胶或聚四氟乙烯制成，符合食品卫生标准。
[技术参数]
最大工作压力：10bar
驱动方式：手动
最高工作温度：150℃
适用介质：EPDM蒸汽、PTFE水、酒精、油、燃料、蒸汽、中性气体或液体、有机溶剂、酸碱溶液等
连接方式：对焊（g/DIN/ISO）、快装、法兰
【产品特点】
1、启闭件采用弹性密封，阀体密封堰槽弧形设计结构，保证无内漏；
2、流线型流道减少阻力；
3、阀体与阀盖之间用中间隔膜隔开，使隔膜上方的阀盖、阀杆等部位不受介质侵蚀；
4.膜片可更换，维护成本低
5.可视位置显示开关状态
6、多种表面抛光技术，无死角，正常位置无残留。
7、结构紧凑，适用于狭小空间。
8、隔膜符合FDA、ups等权威机构对医药食品行业的安全标准。
产品结构
主要外形尺寸
|
SPECIFICATIONS(ISO) |
A |
B |
F |
|
15 |
108 |
34 |
88/99 |
|
20 |
118 |
50.5 |
91/102 |
|
25 |
127 |
50.5 |
110/126 |
|
32 |
146 |
50.5 |
129/138 |
|
40 |
159 |
50.5 |
139/159 |
|
50 |
191 |
64 |
159/186 |
