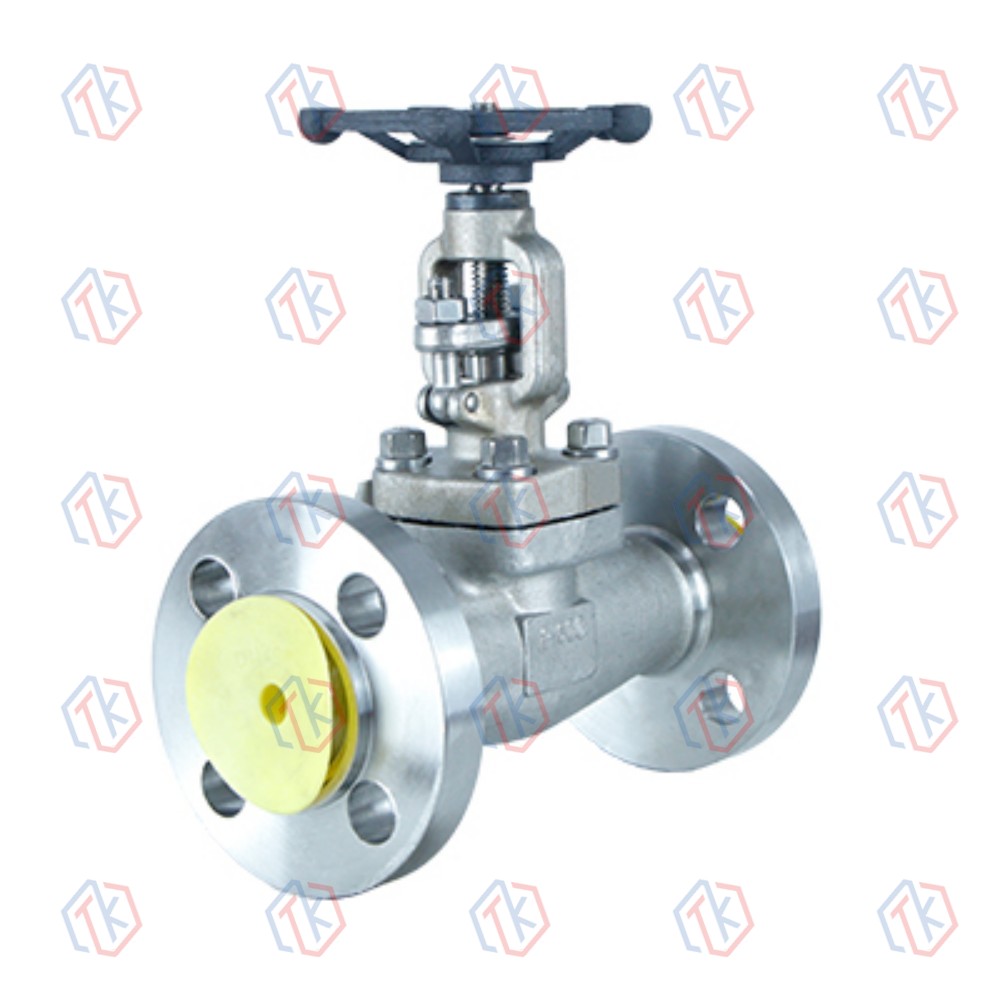

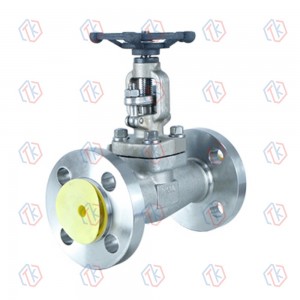

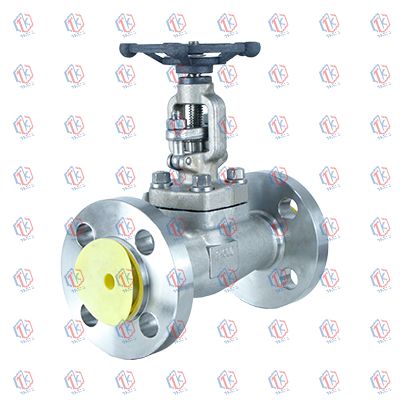

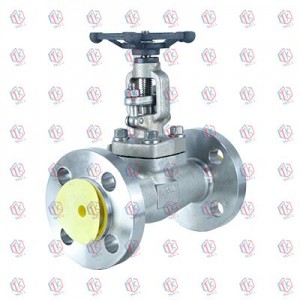

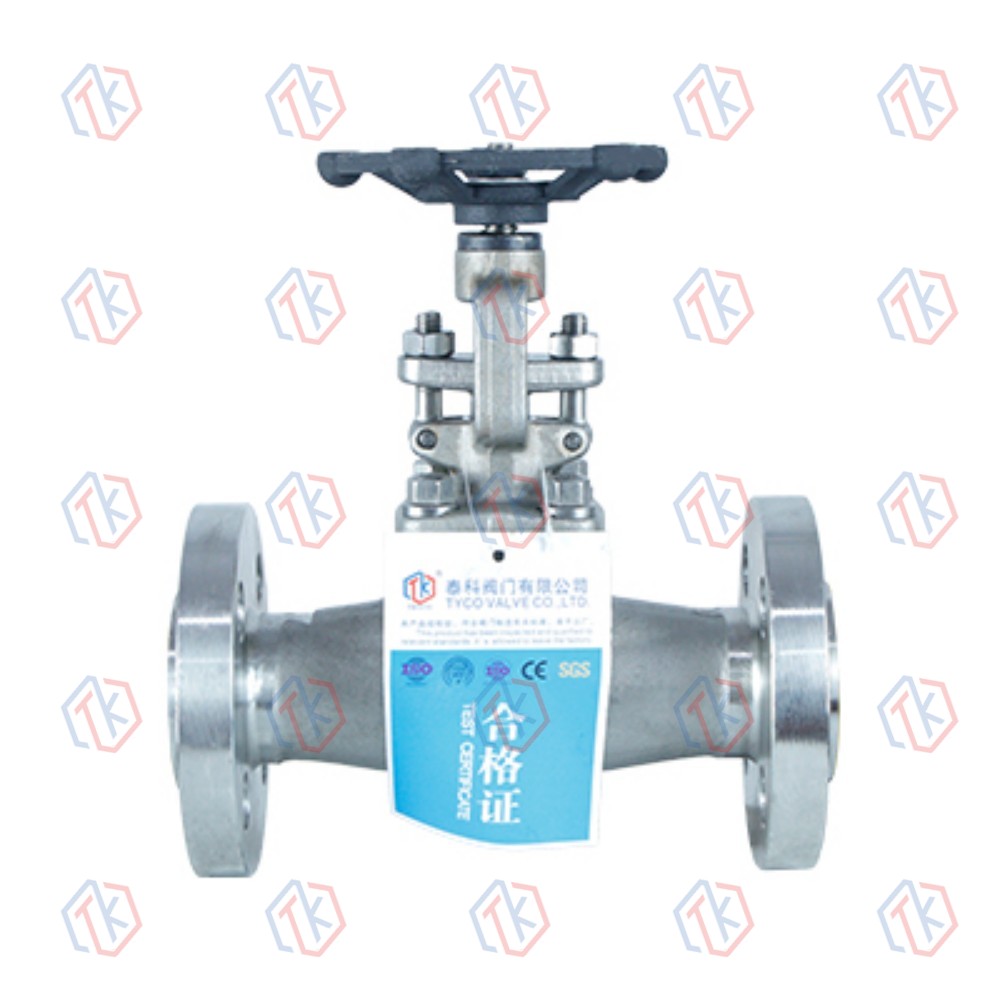

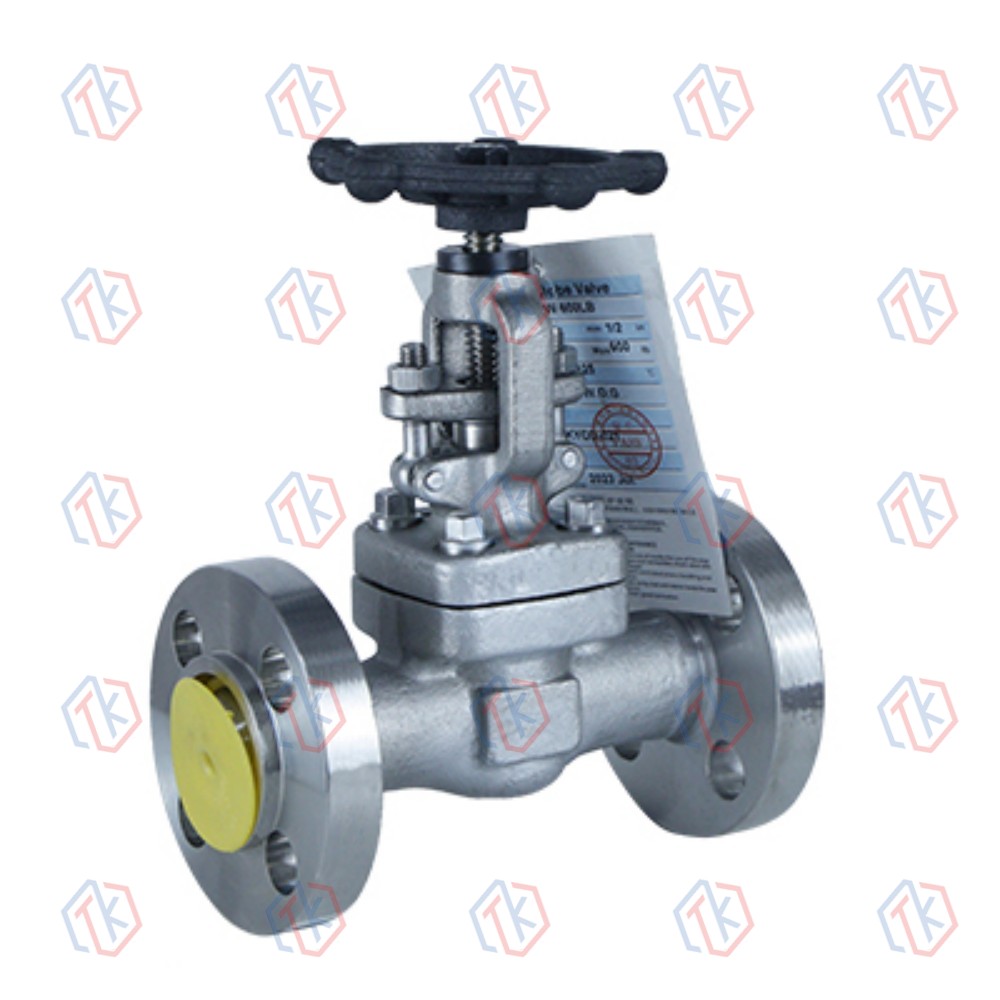

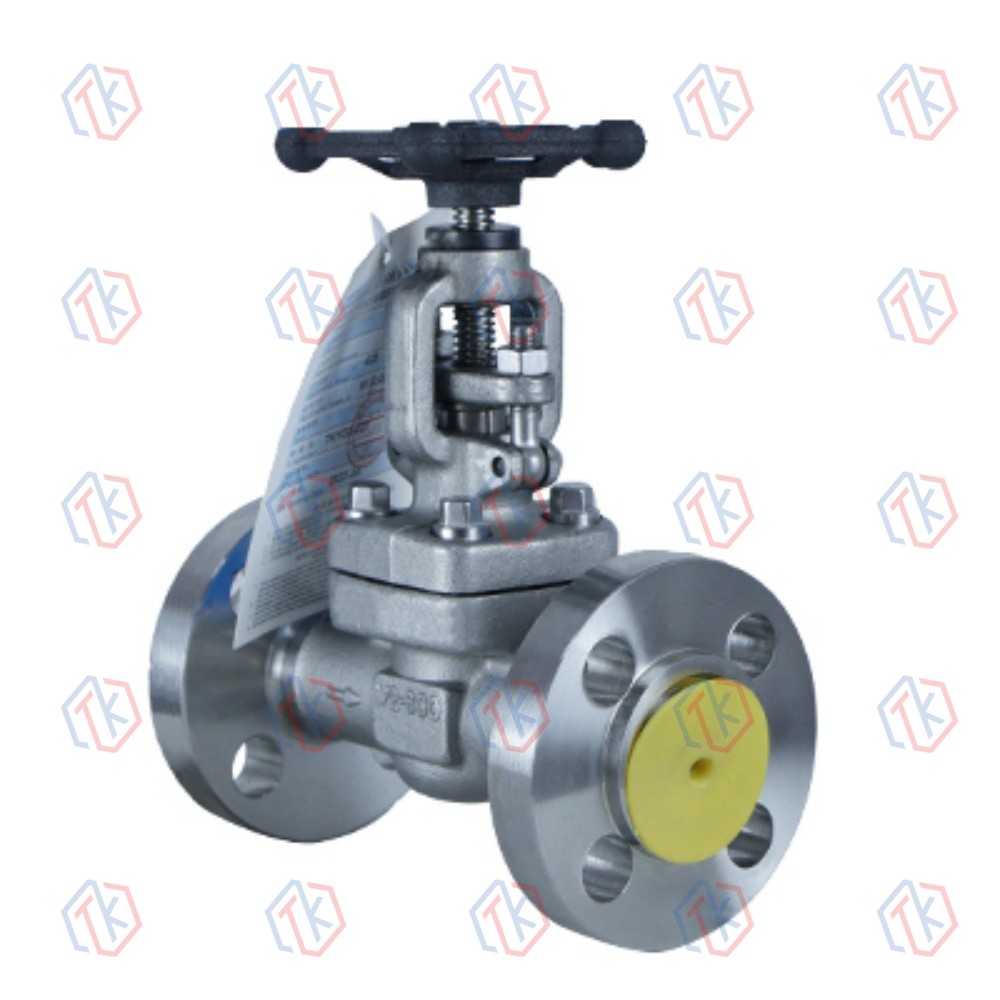

国标、德标截止阀

简短描述:

设计制造标准

•设计和制造按GB/T12235、DIN 3356
• 结构长度按GB/T 12221、DIN 3202
• 法兰连接尺寸按JB/T 79、DIN 2543
• 检验和测试按GB/T 26480、DIN 3230

性能规范

• 公称压力:1.6, 2.5,4.0,6.3,10.0Mpa
• 强度实验:2.4,3.8,6.0, 9.5,15.0Mpa
• 密封实验:1.8,2.8,4.4, 7.0,11 Mpa
气密封测试:0.6Mpa
•阀门主体材料:WCB(C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
• 适用介质:水、蒸汽、油品、硝酸类、醋酸类
• 适用温度:-29 ℃~425℃




产品细节

产品标签

产品概述

J41H、J41Y、J41W国标截止阀的启闭件为圆柱形蝶板,密封面为平面或圆锥形,蝶板沿流体中心线作直线运动。国标截止阀仅适用于完全全开和全关,一般不调节流量,自定义允许调节和节流。

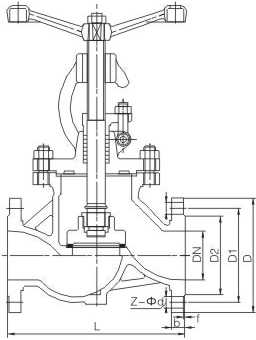

产品结构

INMG

主要尺寸和重量

PN16

DN

L

D

D1

D2

F

B B

Z-ΦD

JB/T
79

HG/T
20592

JB/T
79

HG/T
20592

JB/T
79

HG/T
20592

15

130

95

95

65

45

2

14

16

4-Φ14

4-Φ14

20

150

105

105

75

55

2

14

18

4-Φl4

4-Φ14

25

160

115

115

85

65

2

14

18

4-Φ14

4-Φ14

32

180

135

140

100

78

2

16

18

4-Φ18

4-Φ18

40

200

145

150

110

85

3

16

18

4-Φ18

4-Φ18

50

230

160

165

125

100

3

16

18

4-Φ18

4-Φ18

65

290

180

185

145

120

3

18

18

4-Φ18

8-Φ18

80

310

195

200

160

135

3

20

20

8-Φ18

8-Φ18

100

350

215

220

180

155

3

20

20

8-Φ18

8-Φ18

125

400

245

250

210

185

3

22

22

8-Φ18

8-Φ18

150

480

280

285

240

210

3

24

22

8-Φ23

8-Φ22

200

600

335

340

295

265

3

26

24

12-Φ23

12-Φ22

250

650

405

405

355

320

3

30

26

12-Φ25

12-Φ26

300

750

460

460

410

375

4

30

28

12-Φ25

12-Φ26

350

850

520

520

470

435

4

34

30

16-Φ25

16-Φ26

400

950

580

580

525

485

4

36

32

16-Φ30

16-Φ30

450

1050

640

640

585

545

4

40

40

20-Φ30

20-Φ30

500

1150

705

715

650

608

4

44

44

20-Φ34

20-Φ33

PN25

DN

L

D

D1

D2

F

B

Z-ΦD

JB/T
79

HG/T
20592

JB/T
79
HG/T
20592
JB/T
79

HG/T
20592

15

130

95

95

65

45

2

16

16

4-14

4-14

20

150

105

105

75

55

2

16

18

4-14

4-14

25

160

115

115

85

65

2

16

18

4-14

4-14

32

180

135

140

100

78

2

18

18

4-18

4-18

40

200

145

150

110

85

2

18

18

4-18

4-18

50

230

160

165

125

100

2

20

20

4-18

4-18

65

290

180

185

145

120

2

22

22

8-18

8-18

80

310

195

200

160

135

2

22

24

8-18

8-18

100

350

230

235

190

160

2

24

24

8-23

8-22

125

400

270

270

220

188

2

28

26

8-25

8-26

150

480

300

300

250

218

2

30

28

8-25

8-26

200

600

360

360

310

278

2

34

30

12-25

12-26

250

650

425

425

370

332

2

36

32

12-30

12-30

300

750

485

485

430

390

2

40

34

16-30

16-30

350

850

550

555

490

448

2

44

38

16-34

16-33

400

950

610

620

550

505

2

48

40

16-34

16-36

450

1050

660

670

600

555

2

50

46

20-34

20-36

500

1150

730

730

660

610

2

52

48

20-41

20-36

PN40

DN

L

D

D1

D2

F

B Z-ΦD

JB/T
79

HG/T
20592

JB/T
79

HG/T
20592

JB/T
79

HG/T
20592

15

130

95

95

65

45

2

16

16

4-14

4-14

20

150

105

105

75

55

2

16

18

4-14

4-14

25

160

115

115

85

65

2

16

18

4-14

4-14

32

180

135

140

100

78

2

18

18

4-18

4-18

40

200

145

150

110

85

2

18

18

4-18

4-18

50

230

160

165

125

100

2

20

20

4-18

4-18

65

290

180

185

145

120

2

22

22

8-18

8-18

80

310

195

200

160

135

2

22

24

8-18

8-18

100

350

230

235

190

160

2

24

24

8-22

8-22

125

400

270

270

220

188

2

28

26

8-26

8-26

150

480

300

300

250

218

2

30

28

8-26

8-26

200

600

375

375

320

285

2

38

34

12-30

12-30

PN63

DN

L

D

D1

D2

F

B

Z-ΦD

JB/T
79

HG/T
20592

JB/T
79

HG/T
20592

JB/T
79

HG/T
20592

15

130

105

105

75

55

2

18

20

4-14

4-14

20

150

125

130

90

68

2

20

22

4-18

4-18

25

160

135

140

100

78

2

22

24

4-18

4-18

32

180

150

155

110

82

2

24

26

4-23

4-22

40

200

165

170

125

95

2

24

28

4-23

4-22

50

230

175

180

135

105

2

26

26

4-23

4-22

65

290

200

205

160

130

2

28

26

8-23

8-22

80

310

210

215

170

140

2

30

28

8-23

8-22

100

350

250

250

200

168

2

32

30

8-25

8-26

125

400

295

295

240

202

2

36

34

8-30

8-30

150

480

340

345

280

240

2

38

36

8-34

8-33

200

600

405

415

345

300

2

44

42

12-34

12-36
