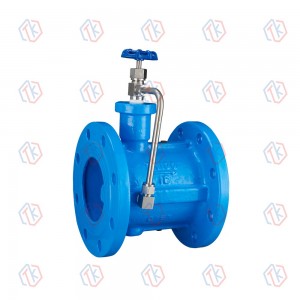

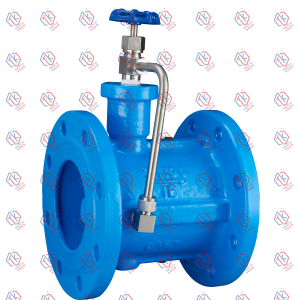

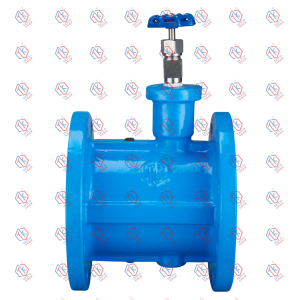

微阻缓闭蝶式止回阀HH49X
主要特点：
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破坏性水锤。
3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、橡胶缓冲，启闭平稳，无震动，无噪音。
5、比老式止回阀流阻小，有明显的节能效果。
主要技术参数：
| 型 号 | HH49X-10 | HH49X-16 | |
| 公称压力 | PN1.0MPa | PN1.6MPa | |
| 公称通径 | DN150～800mm | DN150～800mm | |
| 密封试验压力 | 1.1MPa | 1.76MPa | |
| 壳体试验压力 | 1.5MPa | 2.4MPa | |
| 主要零件材料 | 阀 体 | 灰铸铁、球墨铸铁、铸钢 | 灰铸铁、球墨铸铁、铸钢 |
| 阀 瓣 | 铝青铜 | 铝青铜 | |
| 阀 杆 | 不锈钢 | 不锈钢 | |
| 弹 簧 | 不锈钢 | 不锈钢 | |
| 阀座密封面 | 橡胶 | 橡胶 | |
主要外形连接尺寸：
| 公称通径 (DN) |
主要尺寸 | 法兰尺寸和螺栓规格 | |||
| 1.0MPa | |||||
| L | H1 | H2 | D1 | n-Φd | |
| 100 | 190 | 110 | 210 | 180 | 8-18 |
| 125 | 200 | 123 | 220 | 210 | 8-18 |
| 150 | 210 | 140 | 250 | 240 | 8-23 |
| 200 | 230 | 168 | 280 | 295 | 12-23 |
| 250 | 250 | 195 | 310 | 350 | 12-23 |
| 300 | 270 | 220 | 350 | 400 | 16-23 |
| 350 | 290 | 250 | 410 | 460 | 16-25 |
| 400 | 310 | 283 | 490 | 515 | 20-25 |
| 450 | 330 | 308 | 520 | 565 | 20-25 |
| 500 | 350 | 335 | 585 | 620 | 20-30 |
| 600 | 390 | 390 | 640 | 725 | 24-30 |
| 700 | 430 | 448 | 700 | 840 | 24-34 |
| 800 | 470 | 505 | 750 | 950 | 28-34 |
| 900 | 510 | 555 | 810 | 1050 | 28-34 |
| 1000 | 550 | 610 | 860 | 1160 | 28-34 |
| 1200 | 630 | 725 | 980 | 1380 | 32-41 |
HH49X微阻缓闭蝶式止回阀结构图:
