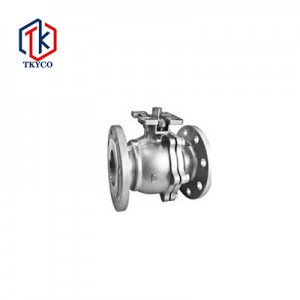

德标浮动式法兰球阀

简短描述:

设计标准

• 技术规范:德标
• 设计标准:DIN3357
• 结构长度:DIN3202
• 连接法兰:DIN2542-2546
• 试验与检验:DIN3230

性能规格

• 公称压力:1.6、2.5、4.0、6.3 Mpa
• 强度试验:2.4、3.8、6.0、9.5Mpa
• 密封试验:1.8、2.8、4.4、7.0Mpa
•  气密封试验:0.6Mpa
•  阀门主体材料:WCB (C), CF8 (P), CF3 (PL), CF8M (R), CF3M (RL)
• 适用介质:水、蒸汽、油品、硝酸类、醋酸类
• 适用温度:-29°C-150° C


产品细节

产品标签

产品概览

德标球阀采用分体式结构设计,密封性能好,不受安装方向限制,介质流动可任意;球体与球体之间有防静电装置;阀杆防爆设计;自动压缩填料设计,流体阻力小;日标球阀本身结构紧凑,密封可靠,结构简单,维修方便,密封面和球面常处于关闭状态,不易被介质冲蚀,操作维修方便,适用于水、溶剂、酸类和气体等一般工作介质,如日标球阀,也适用于氧气、双氧水、甲烷、乙烯等介质工况,广泛应用于各行业。

产品结构

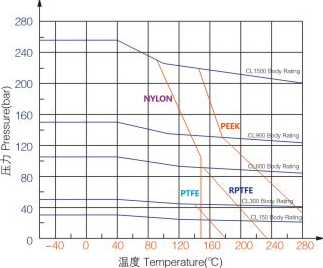

Shape-199Shape-201

主要零件材料

 材料名称

碳钢

 不锈钢

           阀体 WCB、A105 CF8、CF3 CF8M、CF3M
           阀盖 WCB、A105 CF8、CF3 CF8M、CF3M
           球体 304 304 316
           阀杆 304 304 316
           阀座

聚四氟乙烯。聚四氟乙烯

           填料

聚四氟乙烯/柔性石墨

压盖 WCB、A105

CF8

主要外形尺寸和连接尺寸

(DIN): PN1.6Mpa

DN

L

D

D1

D2

B

T

Z-ΦD

ISO5211

TXT

15

115

95

65

45

16

2

4-Φ14

F03/F04

9X9

20

120

105

75

58

18

2

4-Φ14

F03/F04

9X9

25

125

115

85

68

18

2

4-Φ14

F04/F05

11X11

32

130

140

100

78

18

2

4-Φ18

F04/F05

11X11

40

140

150

110

88

18

3

4-Φ18

F05/F07

14X14

50

150

165

125

102

18

3

4-Φ18

F05/F07

14X14

65

170

185

145

122

18

3

8-Φ18

F07

14X14

80

180

200

160

138

20

3

8-Φ18

F07/F10

17X17

100

190

220

180

158

20

3

8-Φ18

F07/F10

22X22

125

325

250

210

188

22

3

8-Φ18

150

350

285

240

212

22

3

8-Φ22

200

400

340

295

268

24

3

12-Φ22

250

450

405

355

320

26

3

12-Φ26

300

500

460

410

378

28

4

12-Φ26

(DIN): PN2.5Mpa

DN

L

D

D1

D2

B

T

Z-ΦD

ISO5211

TXT

15

115

95

65

45

16

2

4-Φ14

F03/F04

9X9

20

120

105

75

58

18

2

4-Φ14

F03/F04

9X9

25

125

115

85

68

18

2

4-Φ14

F04/F05

11X11

32

130

140

100

78

18

2

4-Φ18

F04/F05

11X11

40

140

150

110

88

18

3

4-Φ18

F05/F07

14X14

50

150

165

125

102

20

3

4-Φ18

F05/F07

14X14

65

170

185

145

122

22

3

8-Φ18

F07

14X14

80

180

200

160

138

24

3

8-Φ18

F07/F10

17X17

100

190

235

190

162

24

3

8-Φ22

F07/F10

22X22

125

325

270

220

188

26

3

8-Φ26

150

350

300

250

218

28

3

8-Φ26

200

400

360

310

278

30

3

12-Φ26

250

450

425

370

335

32

3

12-Φ30

300

500

485

430

395

34

4

16-Φ30

(DIN): PN4.0Mpa

DN

L

D

D1

D2

B

T

Z-ΦD

15

115

95

65

45

16

2

4-Φ14

20

120

105

75

58

18

2

4-Φ14

25

125

115

85

68

18

2

4-Φ14

32

130

140

100

78

18

2

4-Φ18

40

140

150

110

88

18

3

4-Φ18

50

150

165

125

102

20

3

4-Φ18

65

170

185

145

122

22

3

8-Φ18

80

180

200

160

138

24

3

8-Φ18

100

190

235

190

162

24

3

8-Φ22

125

325

270

220

188

26

3

8-Φ26

150

350

300

250

218

28

3

8-Φ26

200

400

375

320

285

34

3

12-Φ30

250

450

450

385

345

38

3

12-Φ33

300

500

515

450

410

42

4

16-Φ33

(DIN): PN6.3Mpa

DN

L

D

D1

D2

B

T

Z-ΦD

15

140

105

75

45

20

2

4-Φ14

20

152

130

90

58

22

2

4-Φ18

25

165

140

100

68

24

2

4-Φ18

32

178

155

110

75

26

2

4-Φ22

40

190

170

125

88

28

3

4-Φ22

50

216

180

135

102

26

3

4-Φ22

65

241

205

160

122

26

3

8-Φ22

80

283

215

170

138

28

3

8-Φ22

100

305

250

200

162

30

3

8-Φ26

125

381

295

240

188

34

3

8-Φ30

150

403

345

280

218

36

3

8-Φ33

200

419

415

345

285

42

3

12-Φ36

250

457

470

400

345

46

3

12-Φ36

300

502

530

460

410

52

3

16-Φ36
