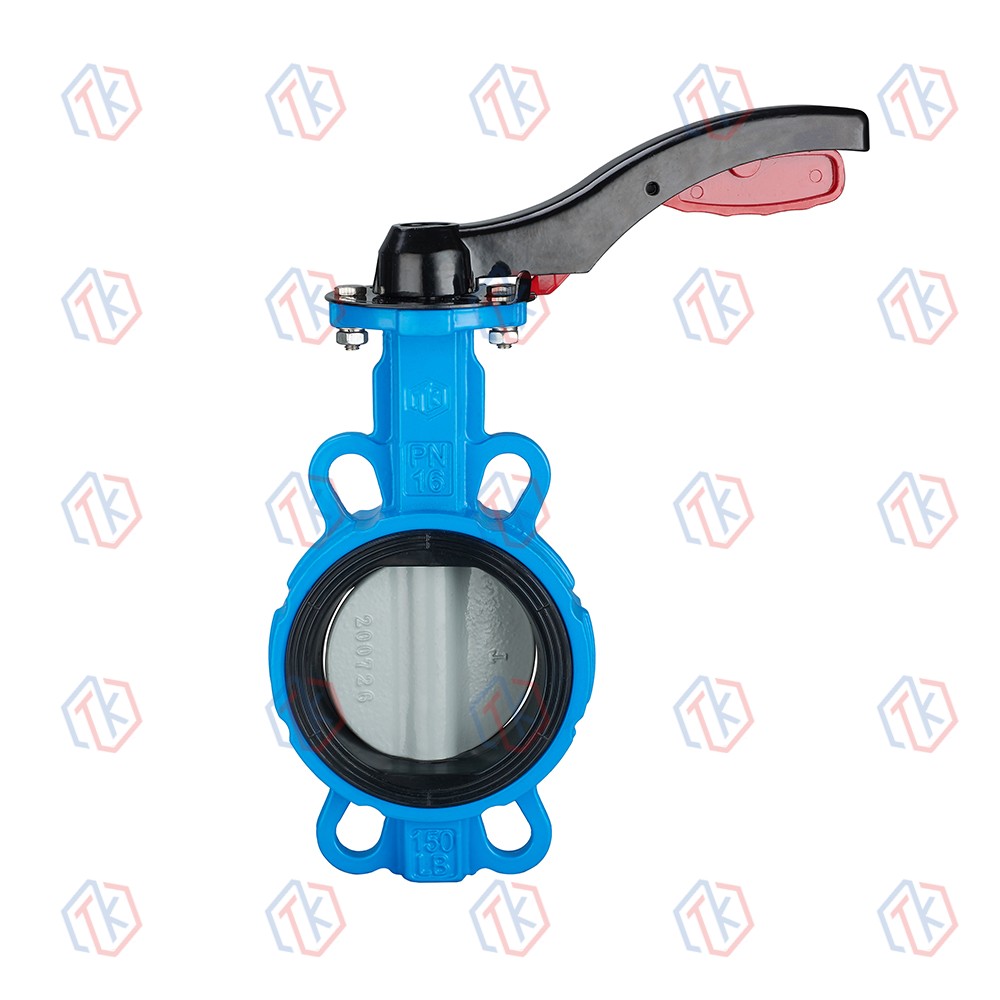

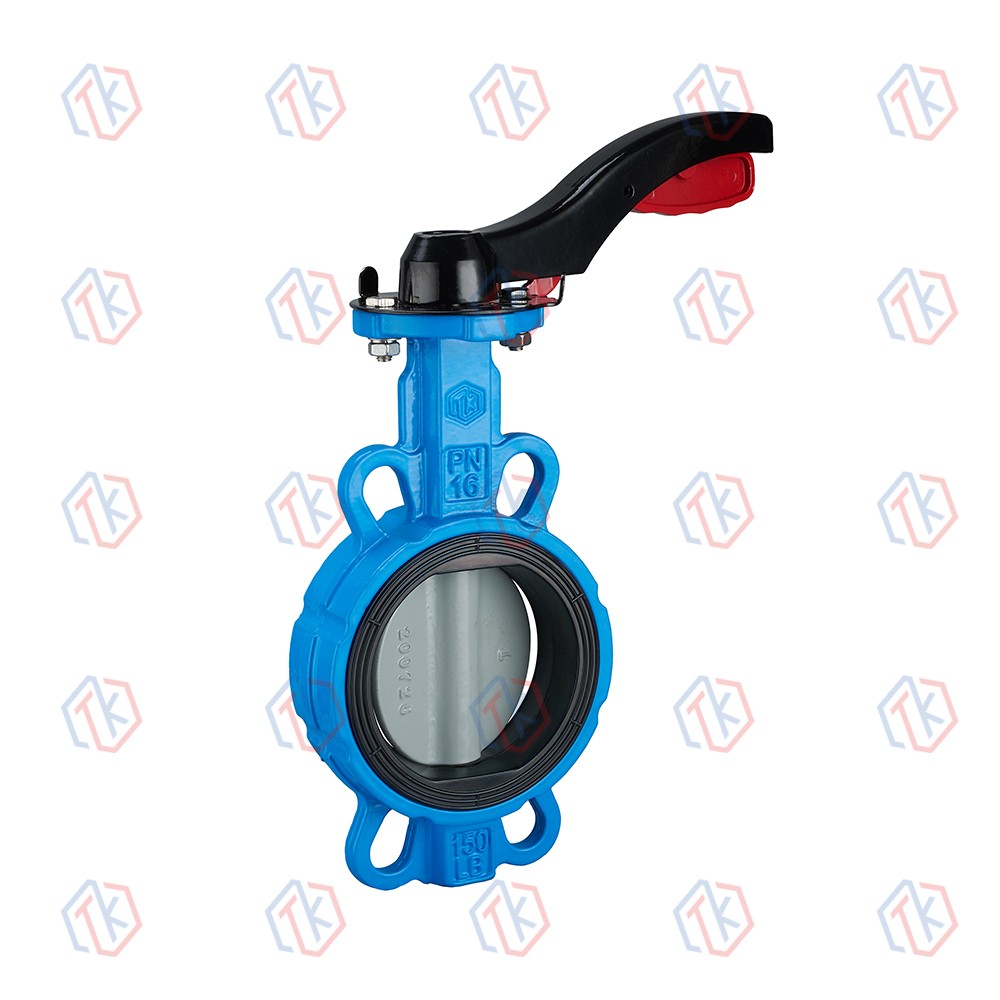

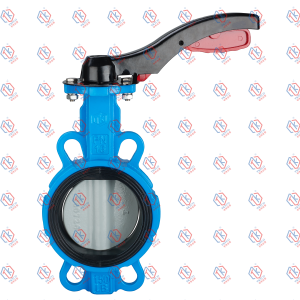

手柄对夹蝶阀
产品特点
1、结构简单，操作方便;
2、安装简便，密封性能好;
3、使用寿命长、可靠性高;
4、零件互接性好，标准接口尺寸，灵活配备各种操作机构运行。
5、采用无销无靠背结构，密封更可靠。
工作原理
通过旋转手柄或手轮控制密封嫌板的转动，控制阀门的开启、关闭和调节流量。
技术参数
标准∶GB12238-89/EN 593
压力∶PN16/PN25
尺寸∶DN40-DN1200
温度∶-20℃-100℃
阀体：球磨铸铁钢/合金
阀板∶球墨铸铁/不锈锅/铝青铜/尼龙涂层
阀杆∶不锈钢
阀座∶EPDM/NBR/VITON/PTFE等
主要零件材料
|
阀体 |
阀板 |
阀杆 |
阀座 |
|
球墨铸铁 |
球墨铸铁 |
SS420 |
EPDM |
|
铸钢 |
SS304/316/316L |
SS316 |
NBR |
|
不锈钢 |
铝青铜 |
SS316 L |
PTFE |
|
双相钢 |
…… |
…… |
VITON |
产品结构
主要尺寸和重量
|
INCH |
DN |
ΦA |
ΦB |
D |
E |
F |
NOTE |
|
2 |
50 |
50 |
105 |
116 |
57 |
147 |
手柄操作或蜗轮蜗杆操作 |
|
2-1/2 |
65 |
65 |
65 |
121 |
70 |
152 |
|
|
3 |
80 |
80 |
140 |
130 |
76 |
164 |
|
|
4 |
100 |
100 |
155 |
150 |
100 |
181 |
|
|
5 |
125 |
125 |
190 |
162 |
125 |
193 |
|
|
6 |
150 |
150 |
216 |
190 |
140 |
221 |
|
|
8 |
200 |
200 |
271 |
215 |
170 |
251 |
蜗轮蜗杆传动 |
|
10 |
250 |
250 |
326 |
250 |
202 |
286 |
|
|
12 |
300 |
300 |
376 |
300 |
235 |
338.5 |
|
|
14 |
350 |
325 |
422 |
350 |
248 |
390 |
|
|
16 |
400 |
375 |
483 |
360 |
270 |
443 |
|
|
18 |
450 |
425 |
425 |
400 |
327 |
483 |
|
|
20 |
500 |
475 |
475 |
430 |
355 |
534 |
|
|
24 |
600 |
575 |
575 |
517 |
417 |
638 |
