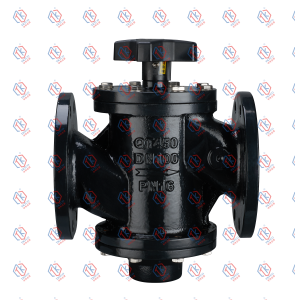

撑开式双密封阀

简短描述:

设计标准

• 设计标准:ASME B16.34、JB/T 10673
• 结构长度:ASME B16.10、GB/T12221
• 连接标准:ASME B16.5、HG/T 20592、JB/T79
• 检验标准: API 598、GB/T 13927

性能规范

• 公称压力:PN1.6.2.5.4.0.6.4
• 强度试验压力:PT2.4、3.8、6.0、9.6Mpa
• 低压气密封试验压力:0.6Mpa
• 适用温度:-29°C -425° C
• 适用介质:水、油、气等






产品细节

产品标签

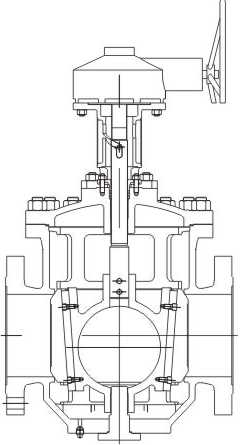

产品结构

Shape-323

主要零件材料

材料名称

碳钢

不锈钢

阀体

WCB

CF8

CF8M

阀盖

WCB

CF8

CF8M

底盖

WCB

CF8

CF8M

密封阀掰

WCB+Cartide PTFE/RPTFE

CF8+Carbide PTFE/RPTFE

CF8M+Carbide PTFE/RPTFE

密封导轨

WCB

CFS

CF8M

锲形体

WCB

CF8

CF8M

金属缠绕垫

304+柔性石墨

304+柔性石墨

316+柔性石墨

轴套

铜合金

阀杆

2Cr13

304

316

支架

WCB

CF8

CF8M
