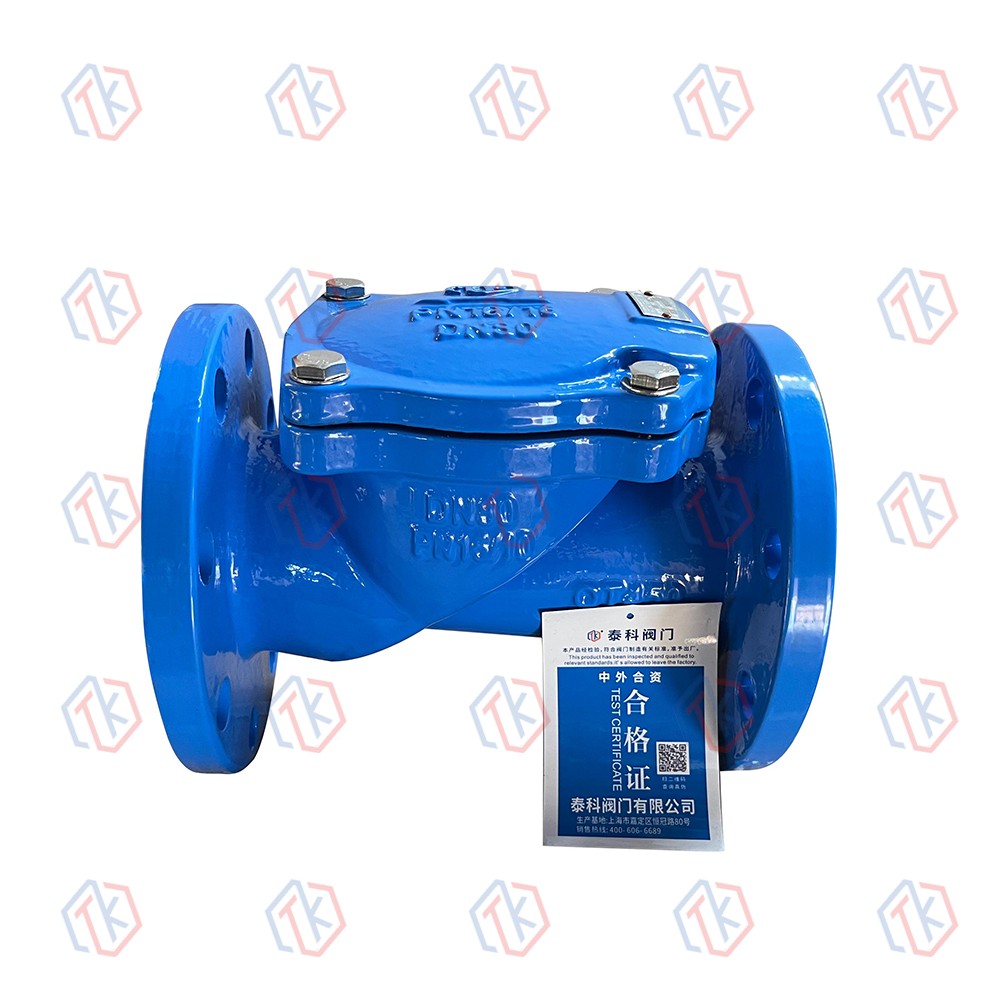

橡胶瓣止回阀

简短描述:

特性:

1、全流量设计,水头损失小,不易堆积杂物,维修方便。

2、开啟压力小,低压密封性能优。

3、碳钢阀瓣采用EPDM橡胶包覆,抗腐蚀佳,且密封性能好。

4、阀瓣开啟后位於液体上方,减少了磨损和故障。

5、阀盖易开啟,便於进行清洁与维护。

6、阀体表面高温喷涂粉体环氧树脂,防腐性能佳。

7、结构简单,除阀体阀盖外,内部仅有一活动弹性阀瓣。

8、阀瓣装置呈 45°仰角,可减少开关行。


产品细节

产品标签

特性:

1、全流量设计,水头损失小,不易堆积杂物,维修方便。

2、开啟压力小,低压密封性能优。

3、碳钢阀瓣采用EPDM橡胶包覆,抗腐蚀佳,且密封性能好。

4、阀瓣开啟后位於液体上方,减少了磨损和故障。

5、阀盖易开啟,便於进行清洁与维护。

6、阀体表面高温喷涂粉体环氧树脂,防腐性能佳。

7、结构简单,除阀体阀盖外,内部仅有一活动弹性阀瓣。

8、阀瓣装置呈 45°仰角,可减少开关行程,减少水锤及水击声。



产品详细描述:

橡胶瓣止回阀中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶製成,阀瓣开关寿命可达100万次。橡胶瓣止回阀採用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。橡胶瓣止回阀主要适用於卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。止回阀一般适用于清净介质,不宜用於含有固体颗粒和粘度较大的介质。



技术参数:

使用材质:球墨铸铁

尺寸范围:DN 50 mm ~DN 600m m

压力等级:1. 0M Pa~1. 6M Pa

温度范围:-10℃ ~120℃

适用介质:清水、污水
