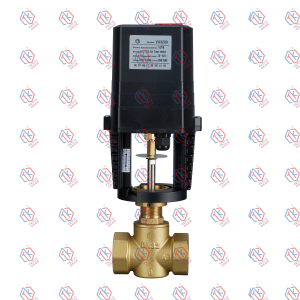

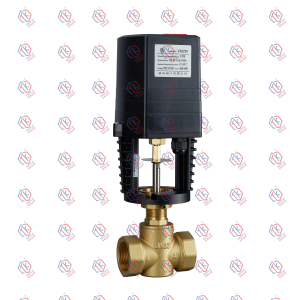

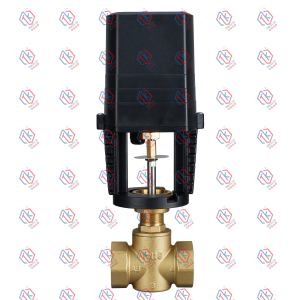

比例积分电动调节阀

简短描述:

产品概述

本系列比例积分电动调节阀是自动调节控制管道流量的装置,适用于中央空调系统、热交换系统、天然气、蒸汽、热处理厂和工业加工作业的流体控制。


产品细节

产品标签

产品特点
阀体∶黄铜/铸铁

阀瓣∶黄铜/不锈钢

阀盖∶黄铜/铸铁

阀杆∶不锈钢

密封∶NBR
工作原理
电动调节阀由阀体、阀盖、阀座、阀瓣、阀杆及密封件等零件组成。

在驱动器等作用下,阀杆带动阀瓣做上升或下降运动,改变阀瓣与阀座间的流通面积,以便调节并控制介质的流量。
技术参数
介质∶热冷水、50%乙二醇

介质温度∶5~95℃

公称压力PN∶1600KPa

流量特性∶等百分比或线性

渗漏量∶Kv值的0.01%
