法兰(固定式)球阀
产品概览
Q47型固定球阀与浮动球阀相比，它在工作时，球体前方的流体压力全部传递给承力，不会使球体向阀座移动，所以阀座不会承受太大压力大，所以固定球阀扭矩小，阀座变形小，密封性能稳定，使用寿命长，适用于高压，大口径。先进的弹簧预座组件具有自紧特性，实现上游密封.每个阀门有两个阀座，可以在各个方向密封，因此安装不受流量限制。是新一代高性能球阀，法兰固定球阀适用于长管道和一般工业管道，其强度、安全性，在设计中特别考虑到抗恶劣环境，适用于各种腐蚀性和非腐蚀性介质。
法兰固定球阀工作原理
法兰固定球阀的球体由两根与球体相连的固定轴固定和支撑。关闭时，在介质压力的作用下，球体不会产生位移，通常与上轴上的球体相连，下轴轴上装有滚动轴承，或滑动轴承。减少启闭时轴颈的摩擦。减小操作扭矩。此固定球阀适用于大口径球阀。Q47硬密封固定球阀球。采用上下两个阀杆固定。工作时，流体压力不会使球体向阀座移动，阀座不会承受太大的压力和变形。阀杆部分装有自润滑轴承以减少摩擦，并且开关力矩小。两个阀座都由弹簧预加载。密封采用聚四氟乙烯镶嵌在钢制支架上，钢圈背面装有弹簧，保证阀座紧贴球体。当阀腔内压力异常升高，超过弹簧顶升力时，阀座从球体上退出，达到自动泄压的效果，受压后阀座自动复位。先进的结构使固定式球阀的密封性能稳定、省力、使用寿命长。非常适用于长输管道和一般管道。
产品结构

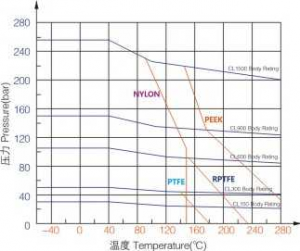

主要零件材料
|
材料名 |
阀体 |
阀盖 |
球体 |
阀杆 |
阀座 |
弹簧 |
填料 |
|
碳钢 |
A216 WCB |
A216 WCB |
A182 F304/F316 |
A276 304/316 |
PTFE /Ni55/STL |
Inconel X-750 /17-7PH |
PTFE / RPTFE /Flexible graphite |
|
不锈钢 CF8 |
A351 CF8 |
A351 CF8 |
A182 F304 |
A276 304 |
|||
|
不锈钢 CF8M |
A351 CF8M |
A351 CF8M |
A182 F316 |
A276 316 |
|||
|
钛 |
ZTA1/ZTA2/ZTA10 |
ZTA1/ZTA2/ZTA10 |
TA1/TA2/TA1O/TC4 |
TA1/TA2/TA10/TC4 |
|||
|
低温钢 |
A352 LCB |
A352 LCB |
A182 F304 |
A182 F304 |
|||
| 铬钼钢 |
A217 WC6/WC9 |
A217 WC6/WC9 |
A182-F5 |
A564 630 |
主要外形尺寸和连接尺寸
(GB)： PN16
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
203 |
200 |
160 |
138 |
20 |
2 |
8-Φ18 |
|
100 |
229 |
220 |
180 |
158 |
20 |
2 |
8-Φ18 |
|
125 |
356 |
250 |
210 |
188 |
22 |
2 |
8-Φ18 |
|
150 |
394 |
285 |
240 |
212 |
22 |
2 |
8-Φ22 |
|
200 |
457 |
340 |
295 |
268 |
24 |
2 |
12-Φ22 |
|
250 |
533 |
405 |
355 |
320 |
26 |
2 |
12-Φ26 |
|
300 |
610 |
460 |
410 |
378 |
28 |
2 |
12-Φ26 |
|
350 |
686 |
520 |
470 |
428 |
30 |
2 |
16-Φ26 |
|
400 |
762 |
580 |
525 |
490 |
32 |
2 |
16-Φ30 |
|
450 |
864 |
640 |
585 |
550 |
40 |
2 |
20-Φ30 |
|
500 |
914 |
715 |
650 |
610 |
44 |
2 |
20-Φ33 |
|
600 |
1067 |
840 |
770 |
725 |
54 |
2 |
20-Φ36 |
|
700 |
1245 |
910 |
840 |
795 |
42 |
2 |
24-Φ36 |
|
800 |
1372 |
1025 |
950 |
900 |
42 |
2 |
24-Φ39 |
|
900 |
1524 |
1125 |
1050 |
1000 |
44 |
2 |
28-Φ39 |
|
1000 |
1900 |
1255 |
1170 |
1115 |
46 |
2 |
28-Φ42 |
(GB)： PN25
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
203 |
200 |
160 |
138 |
24 |
2 |
8-Φ18 |
|
100 |
229 |
235 |
190 |
158 |
24 |
2 |
8-Φ22 |
|
125 |
356 |
270 |
220 |
188 |
26 |
2 |
8-Φ26 |
|
150 |
394 |
300 |
250 |
218 |
28 |
2 |
8-Φ26 |
|
200 |
457 |
360 |
310 |
278 |
30 |
2 |
12-Φ26 |
|
250 |
533 |
425 |
370 |
335 |
32 |
2 |
12-Φ30 |
|
300 |
610 |
485 |
430 |
395 |
34 |
2 |
16-Φ30 |
|
350 |
686 |
555 |
490 |
450 |
38 |
2 |
16-Φ33 |
|
400 |
762 |
620 |
550 |
505 |
40 |
2 |
16-Φ36 |
|
450 |
864 |
670 |
600 |
555 |
46 |
2 |
20-Φ36 |
|
500 |
914 |
730 |
660 |
615 |
48 |
2 |
20-Φ36 |
|
600 |
1067 |
845 |
770 |
720 |
58 |
2 |
20-Φ39 |
|
700 |
1245 |
960 |
875 |
820 |
50 |
2 |
24-Φ42 |
|
800 |
1372 |
1085 |
990 |
930 |
54 |
2 |
24-Φ48 |
|
900 |
1524 |
1185 |
1090 |
1030 |
58 |
2 |
28-Φ48 |
|
1000 |
1900 |
1320 |
1210 |
1140 |
62 |
2 |
28-Φ55 |
(GB): PN40
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
283 |
200 |
160 |
138 |
24 |
2 |
8-Φ18 |
|
100 |
305 |
235 |
190 |
162 |
24 |
2 |
8-Φ22 |
|
125 |
381 |
270 |
220 |
188 |
26 |
2 |
8-Φ26 |
|
150 |
403 |
300 |
250 |
218 |
28 |
2 |
8-Φ26 |
|
200 |
502 |
375 |
320 |
285 |
34 |
2 |
12-Φ30 |
|
250 |
568 |
450 |
385 |
345 |
38 |
2 |
12-Φ33 |
|
300 |
648 |
515 |
450 |
410 |
42 |
2 |
16-Φ33 |
|
350 |
762 |
580 |
510 |
465 |
46 |
2 |
16-Φ36 |
|
400 |
838 |
660 |
585 |
535 |
50 |
2 |
16-Φ39 |
|
450 |
914 |
685 |
610 |
560 |
57 |
2 |
20-Φ39 |
|
500 |
991 |
755 |
670 |
615 |
57 |
2 |
20-Φ42 |
|
600 |
1143 |
890 |
795 |
735 |
72 |
2 |
20-Φ48 |
(GB): PN63
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
356 |
215 |
170 |
138 |
28 |
2 |
8-Φ22 |
|
100 |
406 |
250 |
200 |
162 |
30 |
2 |
8-Φ26 |
|
125 |
432 |
295 |
240 |
188 |
34 |
2 |
8-Φ30 |
|
150 |
495 |
345 |
280 |
218 |
36 |
2 |
8-Φ33 |
|
200 |
597 |
415 |
345 |
285 |
42 |
2 |
12-Φ36 |
|
250 |
673 |
470 |
400 |
345 |
46 |
2 |
12-Φ36 |
|
300 |
762 |
530 |
460 |
410 |
52 |
2 |
16-Φ36 |
|
350 |
826 |
600 |
525 |
465 |
56 |
2 |
16-Φ39 |
|
400 |
902 |
670 |
585 |
535 |
60 |
2 |
16-Φ42 |
(GB)： PN100
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
356 |
230 |
180 |
138 |
36 |
2 |
8-Φ26 |
|
100 |
432 |
265 |
210 |
162 |
40 |
2 |
8-Φ30 |
|
125 |
508 |
315 |
250 |
188 |
40 |
2 |
8-Φ33 |
|
150 |
559 |
355 |
290 |
218 |
44 |
2 |
12-Φ33 |
|
200 |
660 |
430 |
360 |
285 |
52 |
2 |
12-Φ36 |
|
250 |
787 |
505 |
430 |
345 |
60 |
2 |
12-Φ39 |
|
300 |
838 |
585 |
500 |
410 |
68 |
2 |
16-Φ42 |
|
350 |
889 |
655 |
560 |
465 |
74 |
2 |
16-Φ48 |
|
400 |
991 |
715 |
620 |
535 |
78 |
2 |
16-Φ48 |
(GB)： PN160
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
381 |
230 |
180 |
138 |
36 |
2 |
8-Φ26 |
|
100 |
457 |
265 |
210 |
162 |
40 |
2 |
8-Φ30 |
|
125 |
559 |
315 |
250 |
188 |
44 |
2 |
8-Φ33 |
|
150 |
610 |
355 |
290 |
218 |
50 |
2 |
12-Φ33 |
|
200 |
737 |
430 |
360 |
285 |
60 |
2 |
12-Φ36 |
|
250 |
838 |
515 |
430 |
345 |
68 |
2 |
12-Φ42 |
|
300 |
965 |
585 |
500 |
410 |
78 |
2 |
16-Φ42 |
