法兰闸阀(暗杆)

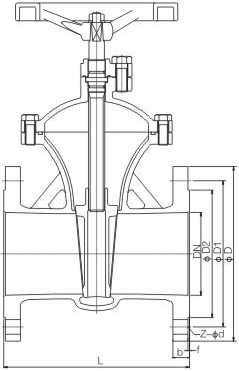

产品结构
主要尺寸及重量
PN10
|
DN |
L |
B |
D1 |
D2 |
F |
B |
Z-ΦD |
DO |
|||
| JB/T 79 |
HG/T |
JB/T 79 |
HG/T |
JB/T 79 |
HG/T 20592 |
||||||
|
15 |
130 |
95 |
95 |
65 |
45 |
2 |
14 |
16 |
4-Φ14 |
4-Φ14 |
120 |
|
20 |
150 |
105 |
105 |
75 |
55 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
120 |
|
25 |
160 |
115 |
115 |
85 |
65 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
140 |
|
32 |
180 |
135 |
140 |
100 |
78 |
2 |
16 |
18 |
4-Φ18 |
4-Φ18 |
160 |
|
40 |
200 |
145 |
150 |
110 |
85 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
160 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
200 |
|
65 |
270 |
180 |
185 |
145 |
120 |
3 |
18 |
18 |
4-Φ18 |
8-Φ18 |
220 |
|
80 |
280 |
195 |
200 |
160 |
135 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
240 |
|
100 |
300 |
215 |
220 |
180 |
155 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
280 |
|
125 |
325 |
245 |
250 |
210 |
185 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
300 |
|
150 |
350 |
280 |
285 |
240 |
210 |
3 |
24 |
22 |
8-Φ23 |
8-Φ22 |
320 |
|
200 |
400 |
335 |
340 |
295 |
265 |
3 |
26 |
24 |
12-Φ23 |
12-Φ22 |
400 |
|
250 |
450 |
405 |
405 |
355 |
320 |
3 |
30 |
26 |
12-Φ25 |
12-Φ26 |
450 |
|
300 |
500 |
460 |
460 |
410 |
375 |
4 |
30 |
28 |
12-Φ25 |
12-Φ26 |
500 |
