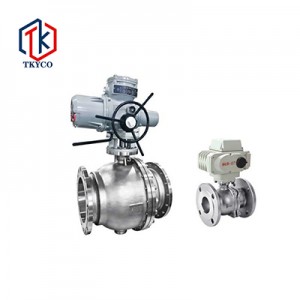

电动法兰球阀

简短描述:

性能规范

• 公称压力：PN1.6-6.4, Class 150/300, 10k/20k
• 强度试验压力：PT1.5PN
• 低压气密封试验压力：0.6MPa
• 适用介质：
Q9¹¹₄₁F-(16-64)C 水、油品、气
Q9¹¹₄₁F-(16-64)P 硝酸类
Q9¹¹₄₁F-(16-64)R 醋酸类
• 适用温度：-29°C-150°C

发送邮件

产品细节

产品标签

主要零件材料

材料名称	Q9¹¹₄₁F-(16-640C	Q9¹¹₄₁F-(16-64)P	Q9¹¹₄₁F-(16-64)R
阀体	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CF8M
阀盖	WCB	ZG1Cd8Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CF8M
球体	ICr18Ni9Ti 304	ICr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
阀杆	ICr18Ni9Ti 304	ICr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
密封圈	聚四氟乙烯(PTFE)
填料	聚四氟乙烯(PTFE)
