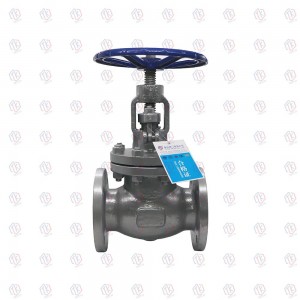

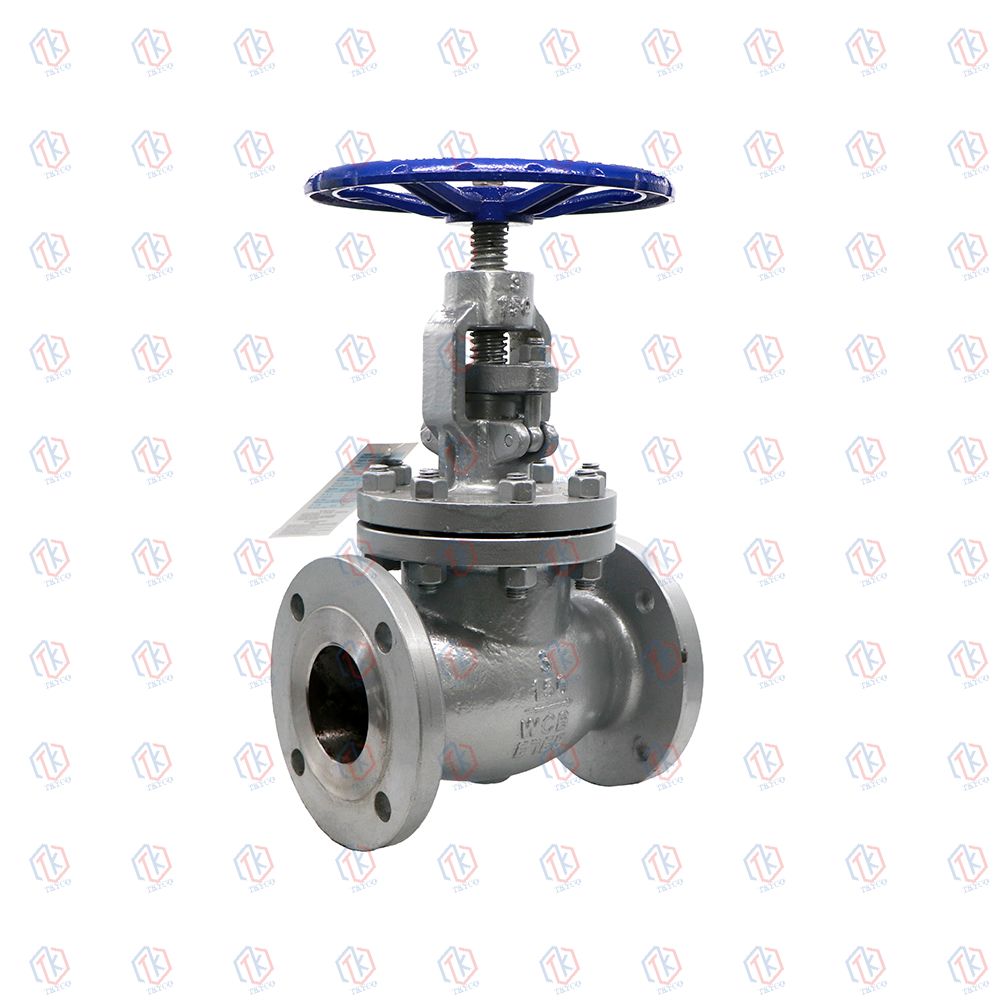

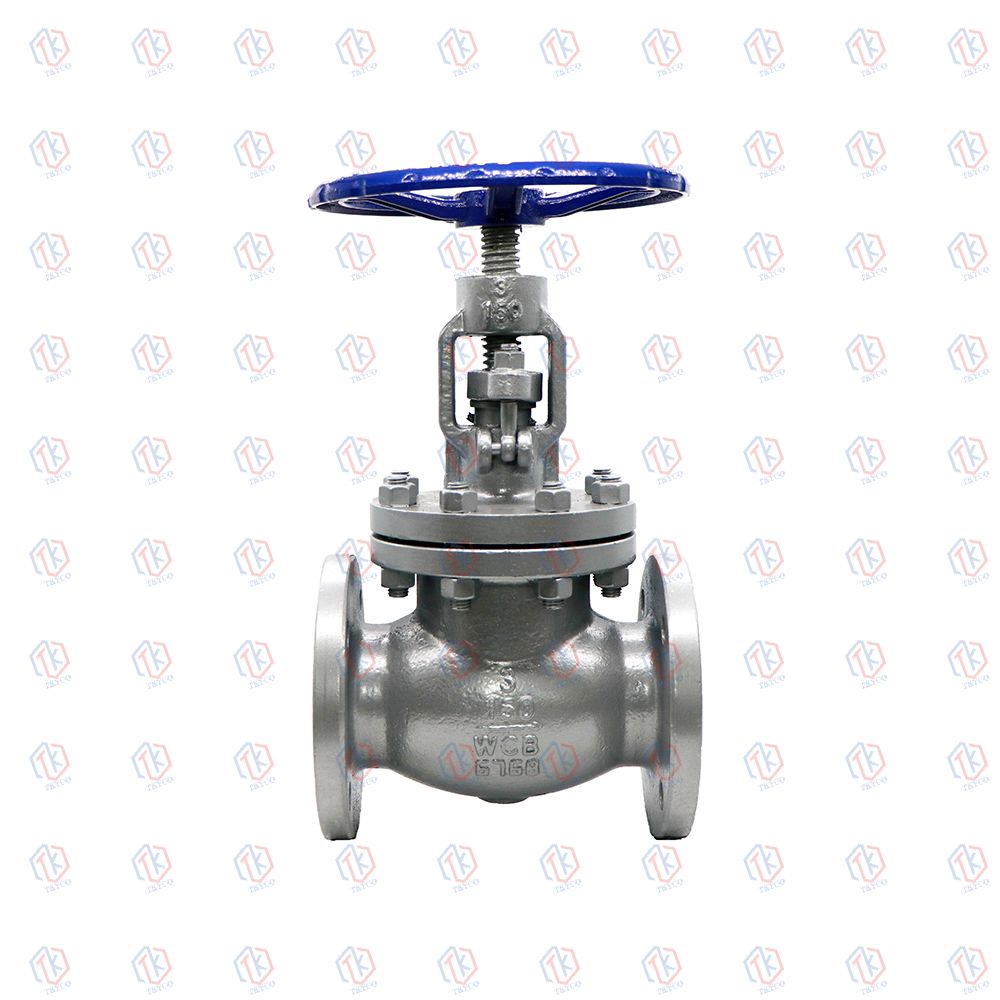

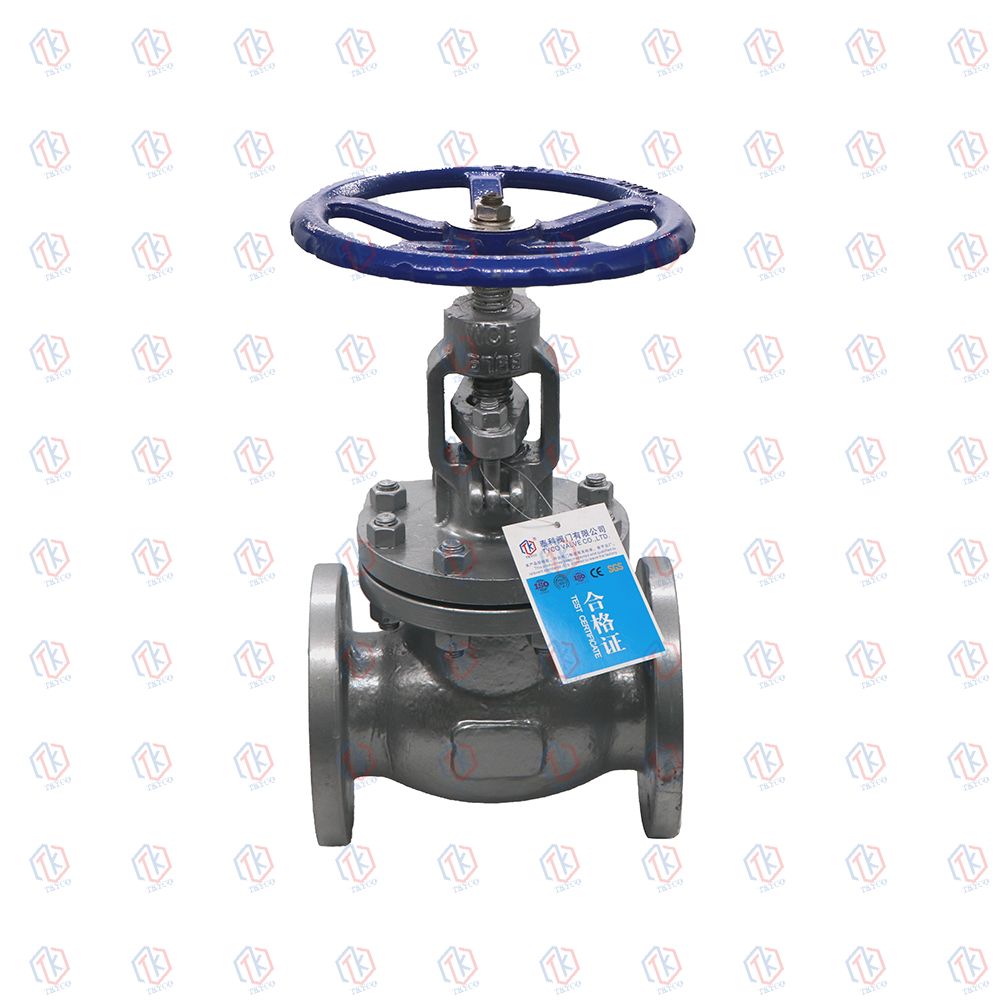

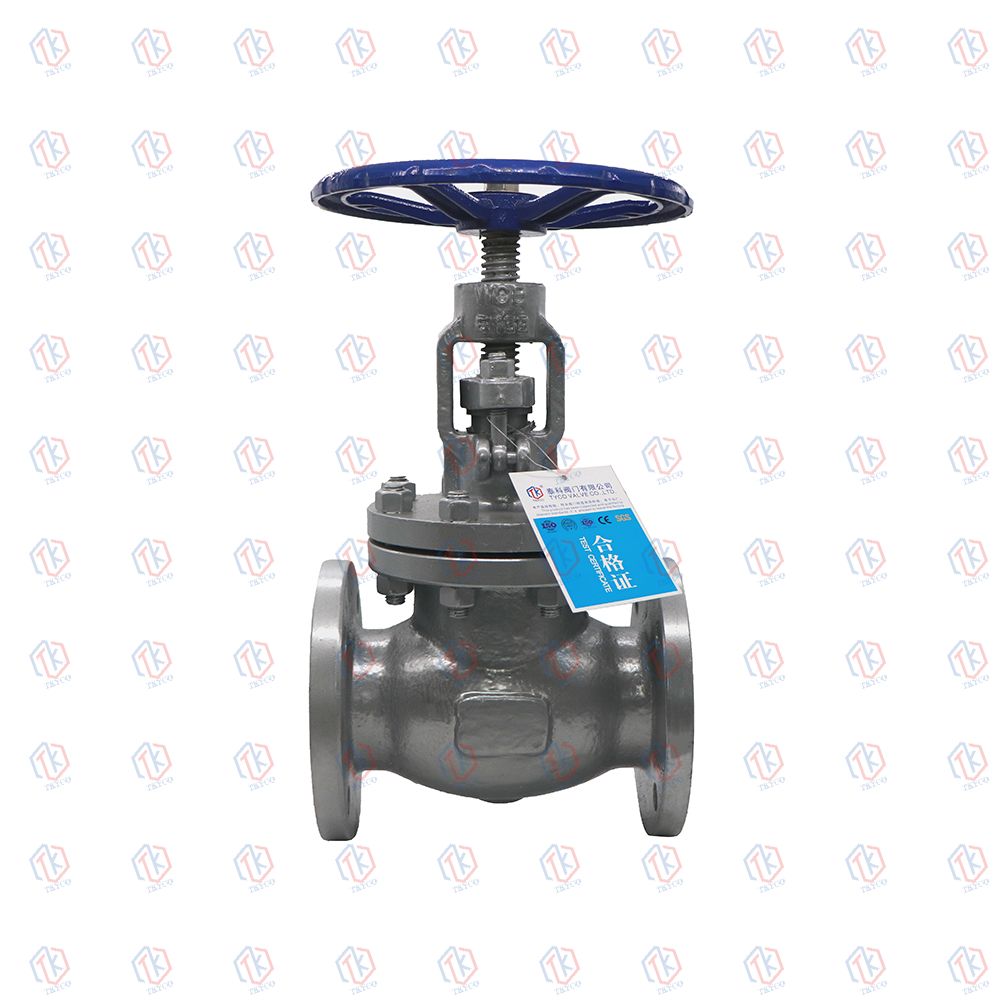

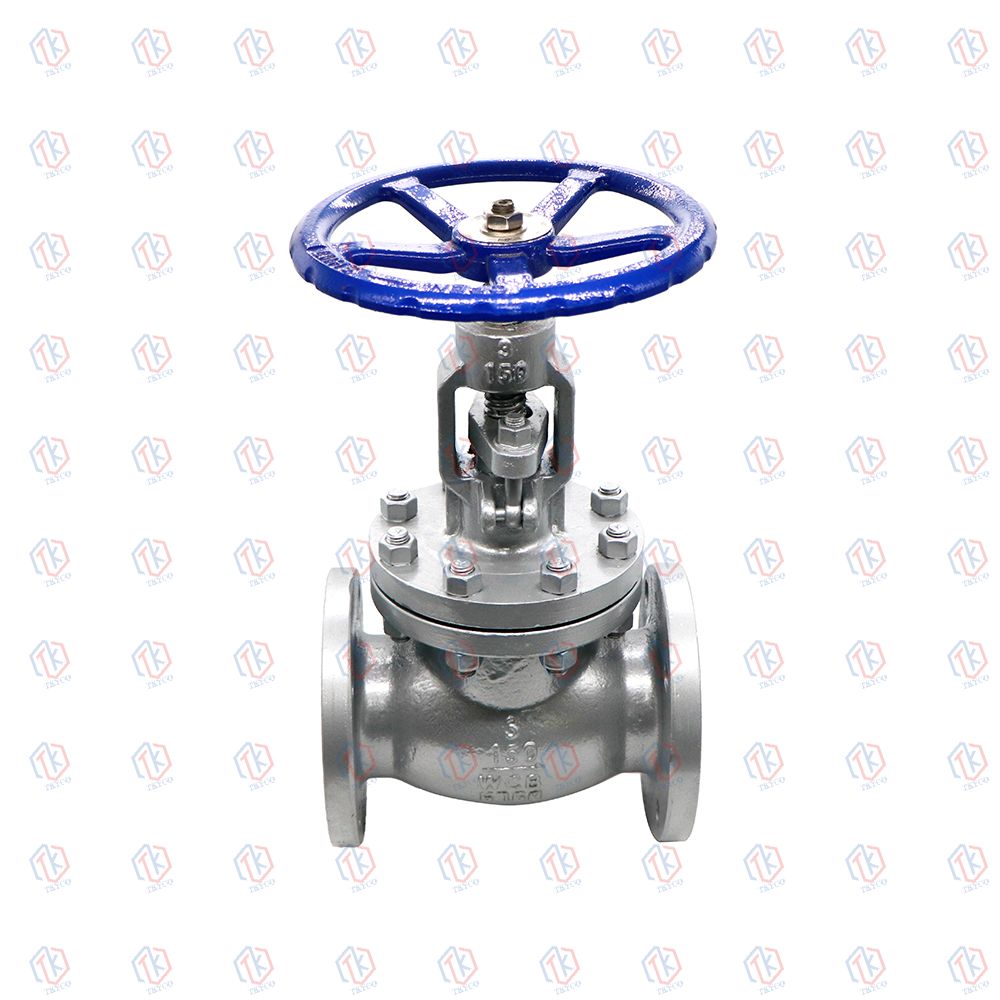

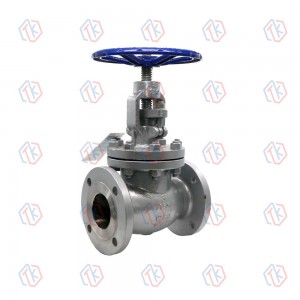

美标、日标截止阀

简短描述:

设计制造标准

•设计和制造按:ASME B16.34, BS 1873
• 结构长度按:ASME B16.10
• 法兰连接尺寸按:ASME B16.5, JIS B2220
• 检验和测试按:ISO 5208、API 598、BS 6755

性能规范

• 公称压力:150、300LB、10K、20K
• 强度实验:PT3.0、7.5、2.4、5.8Mpa
• 密封实验:2.2、5.5、1.5、4.0Mpa
气密封测试:0.6Mpa
•阀门主体材料:WCB(C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
• 适用介质:水、蒸汽、油品、硝酸类、醋酸类
• 适用温度:-29 ℃~425℃




产品细节

产品标签

产品概述

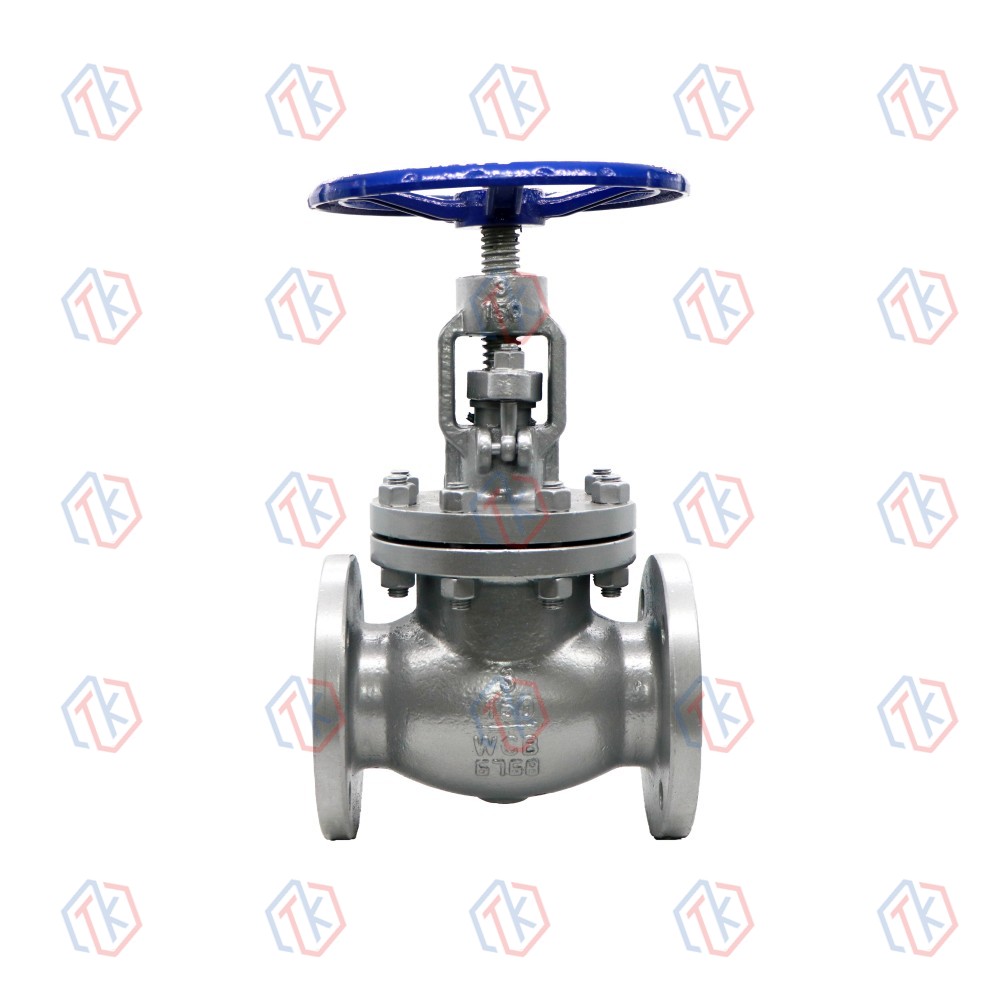

J41H法兰截止阀是按照API和ASME标准设计制造的。截止阀又称截止阀,属于强制密封阀门,所以阀门关闭时必须对阀瓣施加压力以强制密封当介质从阀瓣下部进入阀门时,克服阻力所需的操作力是阀杆与填料的摩擦力和介质压力产生的推力,阀门比开启阀门的力大,所以阀杆直径要大,否则会发生阀杆顶弯故障。

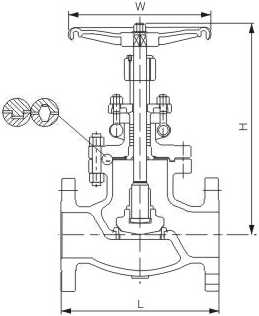

产品结构

Shape-473

主要尺寸和重量

J41H(Y)     Class 150/10K

SIZE

INCH

1/2

3/4

1

1 1/4

1 1/2

2

2 1/2

3

4

5

6

8

10

12

14

16

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

108

117

127

140

165

203

216

241

292

356

406

495

622

698

787

914

H

mm

163

193

250

250

291

350

362

385

490

455

537

707

788

820

W

mm

100

125

160

160

180

220

250

280

320

320

400

450

560

560

J41H(Y)     Class 300/20K

SIZE

INCH

1/2

3/4

1

1 1/4

1 1/2

2

2 1/2

3

4

5

6

8

10

12

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

mm

152

178

203

216

229

267

292

318

356

400

445

559

622

711

H

mm

163

193

250

250

291

345

377

405

468

620

*708

*777

*935

*906

W

mm

100

125

160

160

180

220

250

280

320

400

*450

*500

*560

*600
