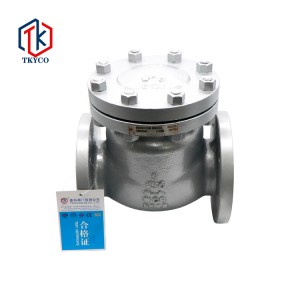

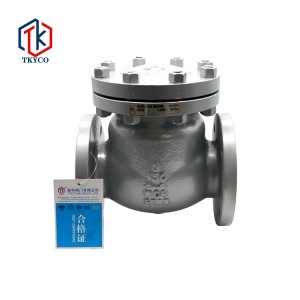

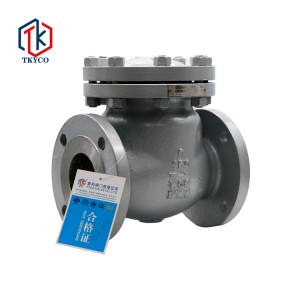

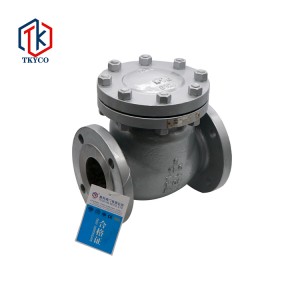

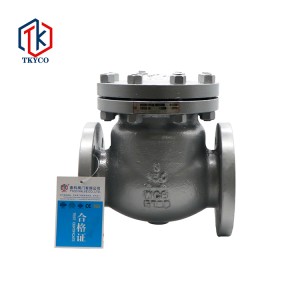

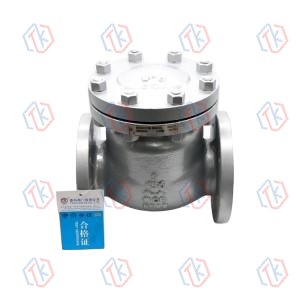

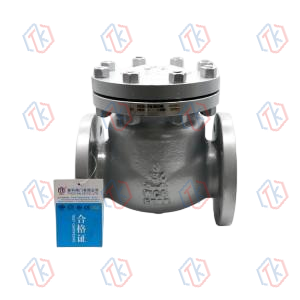

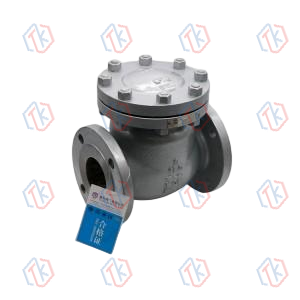

美标、日标止回阀

简短描述:

设计制造标准
• 设计制造按照:API 6D、BS 1868、ASME B16.34

• 结构长度按 ASME B16.10、API 6D
• 法兰连接尺寸按:ASME B16.5、ASME B16.47、JIS B2220
• 检查和测试按:ISO 5208、API 598、BS 6755

性能规范

• 公称压力:150、300LB、10K、20K
• 强度试验:PT3.0、7.5、2.4、5.8Mpa
• 密封试验:2.2、5.5、1.5、4.0Mpa
• 气密封试验:0.6Mpa
• 阀门主体材料:WCB (C)、CF8(P)、CF3(PL)。CF8M(R), CF3M(RL)
• 适用介质:水、蒸汽、油品、硝酸类、醋酸类
- 适用温度:-29℃〜425℃


产品细节

产品标签

产品结构特点

止回阀是一种“自动”阀门,顺流打开,逆流关闭。靠系统中介质的压力打开阀门,当介质倒流时关闭阀门。操作因人而异。止回阀机构的类型。 最常见的止回阀类型有旋启式、升降式(旋塞式和球式)、蝶式、止回式、倾盘式。产品广泛应用于石油、化工、制药、化肥、电力、城建等行业管道系统。

止回阀可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和直通式两种。旋启式止回阀又分为单式、双式和多式。阀门类型三、蝶形止回阀可分为蝶形双瓣、蝶形单瓣,以上几种止回阀按连接形式可分为螺纹连接、法兰连接、焊接和卡箍连接四种

产品结构

siongleimg

主要尺寸及重量

Class 150

SIZE

D

D

D1

D2

T

C

N-ΦB

L

DN15

18

90

60.3

34.9

1.6

10

4-Φ16

108

DN20

20

100

69.9

42.9

1.6

11

4-Φ16

117

DN25

25

110

79.4

50.8

1.6

12

4-Φ16

127

DN32

32

115

88.9

63.5

1.6

13

4-Φ16

140

DN40

38

125

98.4

73

1.6

15

4-Φ16

165

DN50

50

150

120.7

92.1

1.6

16

4-Φ19

203

DN65

64

180

139.7

104.8

1.6

18

4-Φ19

216

DN80

76

190

152.4

127

1.6

19

4-Φ19

241

DN100

100

230

190.5

157.2

1.6

24

8-Φ19

292

DN125

125

255

215.9

185.7

1.6

24

8-Φ22

330

DN150

150

280

241.3

215.9

1.6

26

8-Φ22

356

DN200

200

345

298.5

269.9

1.6

29

8-Φ22

495

DN250

250

405

362

323.8

1.6

31

12-Φ25

622

DN300

300

485

431.8

381

1.6

32

12-Φ25

698

10k

SIZE

D

D

D1

D2

T

C N-ΦB

L

DN15

15

95

70

52

1

12

4-Φ15

108

DN20

20

100

75

58

1

14

4-Φ15

117

DN25

25

125

90

70

1

14

4-Φ19

127

DN32

32

135

100

80

2

16

4-Φ19

140

DN40

38

140

105

85

2

16

4-Φ19

165

DN50

50

155

120

100

2

16

4-Φ19

203

DN65

64

175

140

120

2

18

4-Φ19

216

DN80

76

185

150

130

2

18

8-Φ19

241

DN100

100

210

175

155

2

18

8-Φ19

292

DN125

125

250

210

185

2

20

8-Φ23

330

DN150

150

280

240

215

2

22

8-Φ23

356

DN200

200

330

290

265

2

22

12-Φ23

495

DN250

250

400

355

325

2

24

12-Φ25

622

DN300

300

445

400

370

2

24

16-Φ25

698

DN350

350

490

445

415

2

26

16-Φ25

787

DN400

500

560

510

475

2

28

16-Φ27

864
