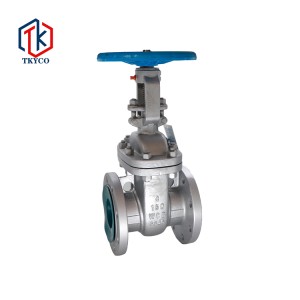

美标、日标闸阀

简短描述:

设计制造标准

• 设计与制造标准:API600、ASME B16.34、BS 1414
• 结构长度标准:ASME B16.10
• 连接法兰标准:ASME B16.5、ASME B16.47、JIS B2220
• 检验与试验标准:ISO 5208、API 598, BS 6755

性能规范

• 公称压力:150、300LB、10K、20K
• 强度试验:PT3.0、7.5、2.4、5.8Mpa
• 密封试验:2.2、5.5、1.5、4.0Mpa
• 气密封试验:0.6Mpa
• 阀门主体材料:WCB (C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
• 适用介质:水、蒸汽、油品、硝酸类、醋酸类
• 适用温度:-29℃~425℃


产品细节

产品标签

产品特点

产品设计制造符合国外要求,密封可靠,性能优良。

②结构设计紧凑合理,造型美观。

③楔形柔性闸门结构,大直径组滚动轴承,启闭方便。

(4)阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选用,可适用于各种压力、温度和介质工况。

⑤ 采用国内外管法兰标准和法兰密封面型式,满足各种工程需要和用户要求。

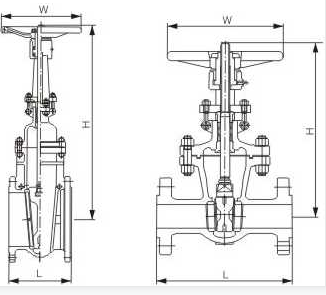

产品结构

Ansi-Jis-Gate-Valve

主要尺寸及重量

Z41(0)W.H.Y     Class 150K/10K/16K

SIZE

INCH

1/2

3/4

1

1 1/4

 1 1/2

2

 2 1/2

3

4

5

6

8

10

12

14

16

18

20

24

28

32

36

40

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

330

350

400

450

500

600

700

800

900

1000

L

mm

108

117

127

140

165

178

191

203

229

254

267

292

330

356

381

406

432

457

508

610

660

711

812

H

mm

169

193

230

246

283

361

396

435

522

570

610

750

935

1070

1224

1345

1487

1627

1931

2300

3700

3920

4300

W

mm

100

125

160

160

180

250

250

280

300

350

350

400

403

500

600

600

600

680

920

Z41(0)W.H.Y     Class 300/20K

SIZE

INCH

1/2

3/4

1

1 1/2

1

2

 2 1/2

3

4

5

6

8

10

12

14

16

18

20

24

28

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

L

mm

140

152

165

178

190

216

241

283

305

381

403

419

457

502

762

838

914

991

1143

1346

H

mm

169

193

230

246

283

352

3S0

420

496

570

635

772

906

1090

1265

1385

1510

1630

W

mm

100

125

160

160

180

250

250

250

300

350

400

450

5C0

603

650

750

793

920

Z41(0)W.H.Y    Class 600

SIZE

INCH

2

2 1/2

3

4

5

6

8

10

12

14

16

18

20

24

28

mm

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

L

mm

292

330

356

432

508

559

660

787

838

889

991

1092

1194

1397

1549

H

mm

464

548

579

688

752

934

1085

1293

W

mm

250

280

300

350

400

450

500

550

Z41(0)W.H.Y     Class 900

SIZE INCH

2

2 1/2

3

4

5

6 8

10

12

mm

50

65

80

100

125

150 200

250

300

L

mm

371

422

384

460

562

613 740 841 968
H

mm

529

665

688

715

856

996
W

mm

300

350

400

450

500

550

Z41(0)W.H.Y     Class 1500

SIZE

INCH

2

2 1/2

3

4

5

6

8

10

12

mm

50

65

80

100

125

150

200

250

300

L

mm

371

422

473

549

676

711

841

1000

1146

H

mm

529

665

688

W

mm

350

400

450

Z41(0)W.H.Y     Class 2500

SIZE

INCH

2

2 1/2

3

4

5

6

8

10

12

mm

50

65

80

100

125

150

200

250

300

L

mm

454

514

584

683

807

927

1038

1292

H

mm

676

728

872

W

mm

350

400

450
