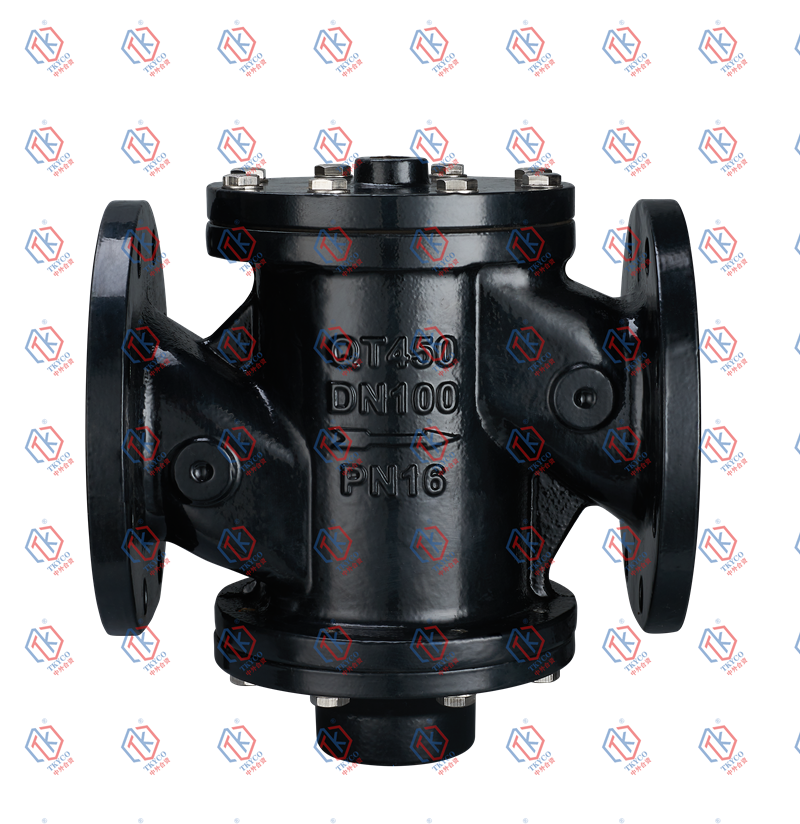

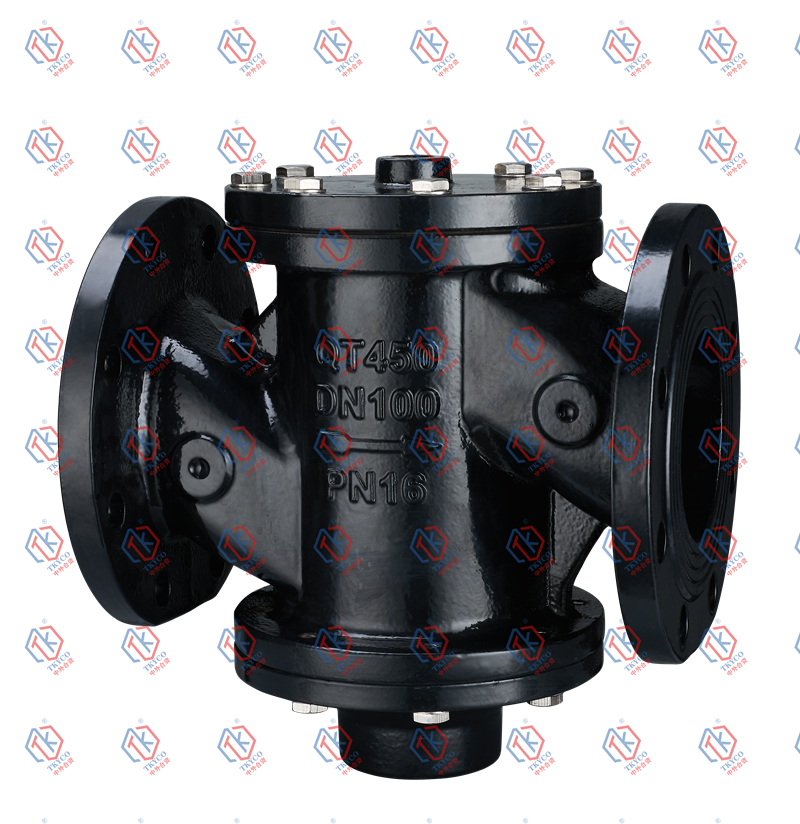

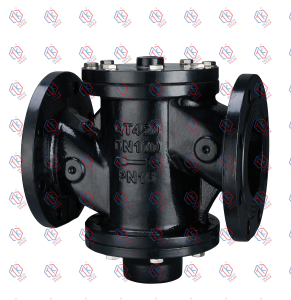

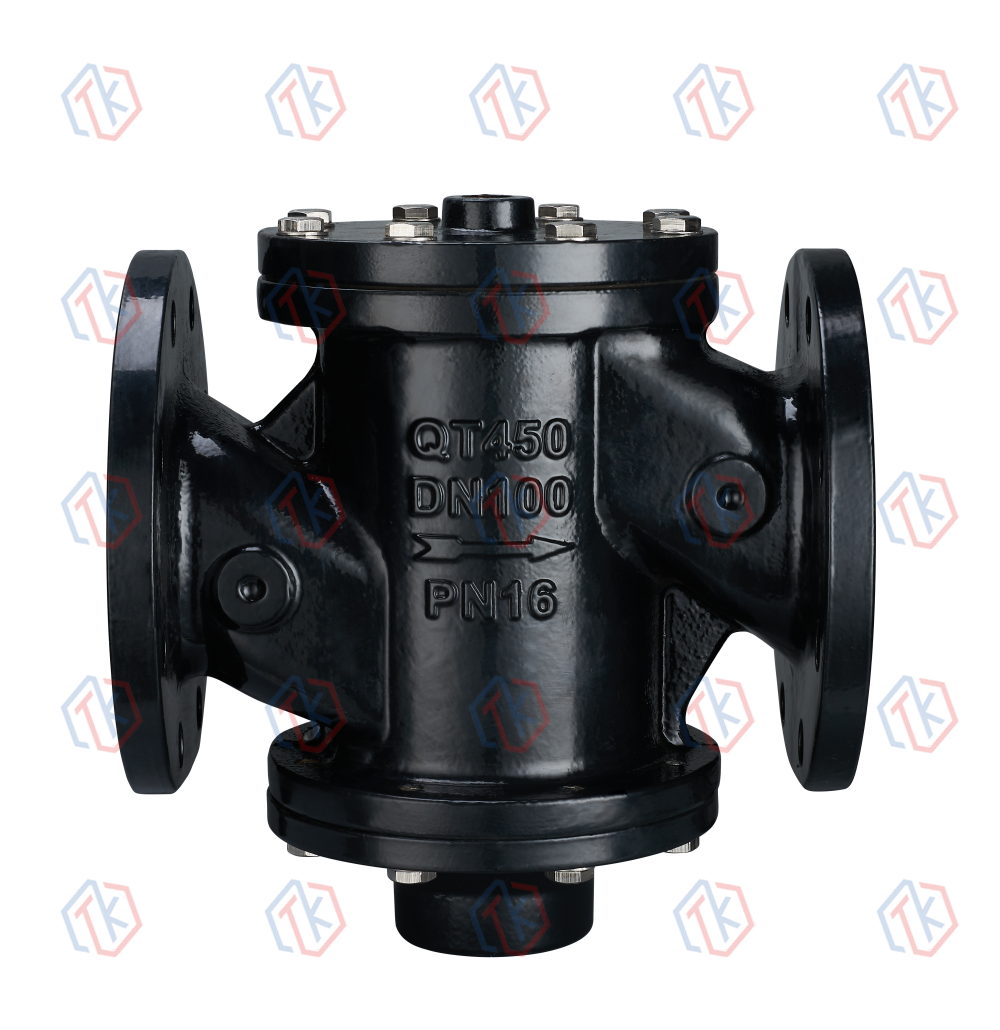

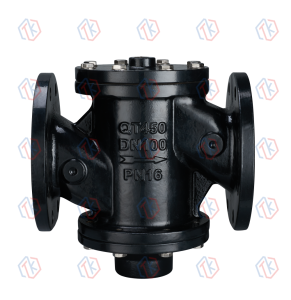

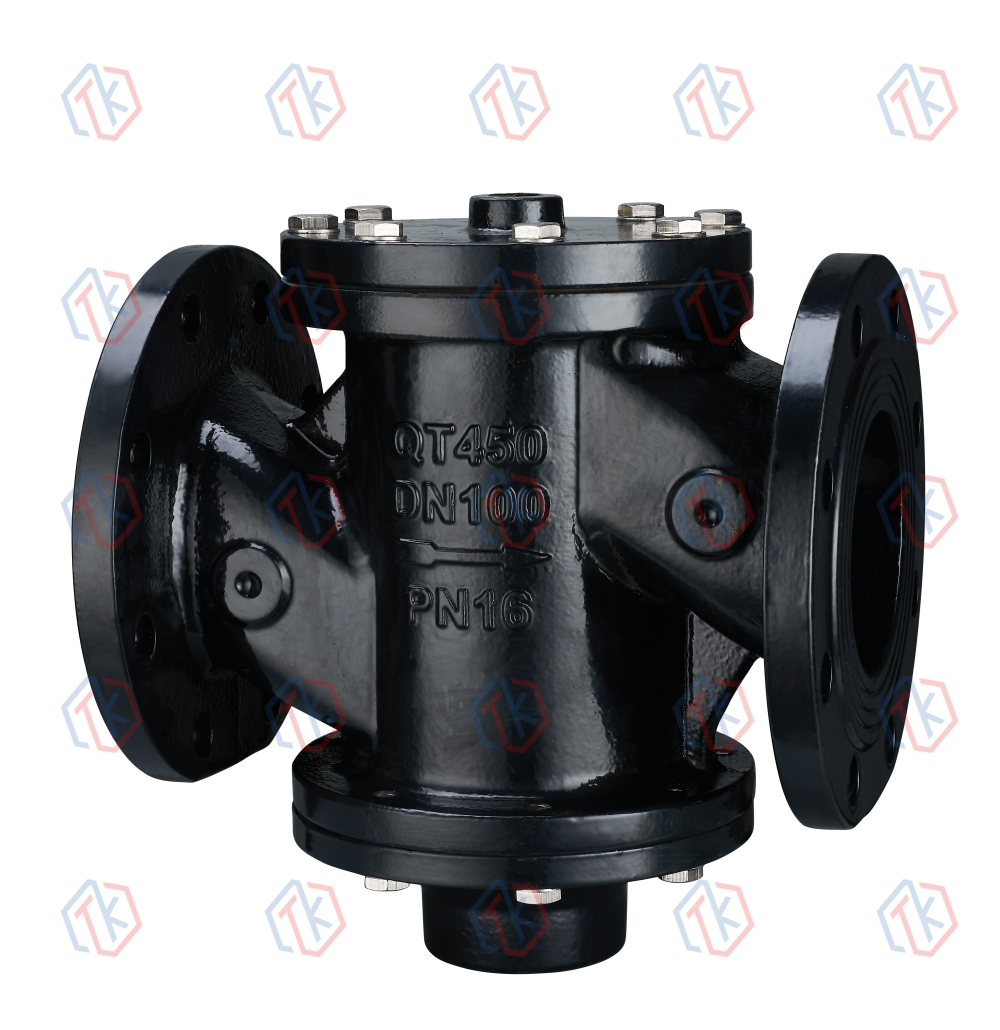

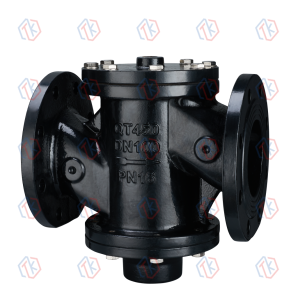

自力式压差平衡阀

简短描述:

产品概述

本公司生产的自力式压差控制阀时用开闭式水循环系统(如热水供暖系统、空调冷冻水系统等)的一种自力式调节阀,它到作用是被控环路出现外扰(网络到压力波动)和内扰(内部阻力到改变)时,使被控环路到压差保持恒定,适用于供暖方式采用双管系统的压差控制,保证系统稳定,降低噪音,平衡阻力,消防热网和水力失调。无论时网路压力出现波动,还是被控环路内部的阻力发生变化,自力式压差控制阀均可维持施加与被控环路的压差恒定。

产品特点

阀体∶铸铁、铸钢

阀杆∶2Cr13或不锈钢

阀瓣∶铸钢

膜片∶丁腈橡胶

工作原理

按阀体上箭头所示的水流方向安装,DN32~125的要安装在回水管道上,在供水管道上将连通管的安装接头装好,并确认其内孔与供水管相通(安装接头为1/4管螺纹),然后装上连通管,连通管的另一头与阀门上的控制孔相连,DN15~25的要装在供水管道上,连通管与回水相通。

技术参数

公称压力PN∶1.6/2.5/4.0/6.4

壳体F∶PX1.5倍

密封压力∶PX1.1倍

适用介质∶水、油等非腐蚀性液体

适用温度∶0~100℃


产品细节

产品标签

产品结构

产品特点及用途
