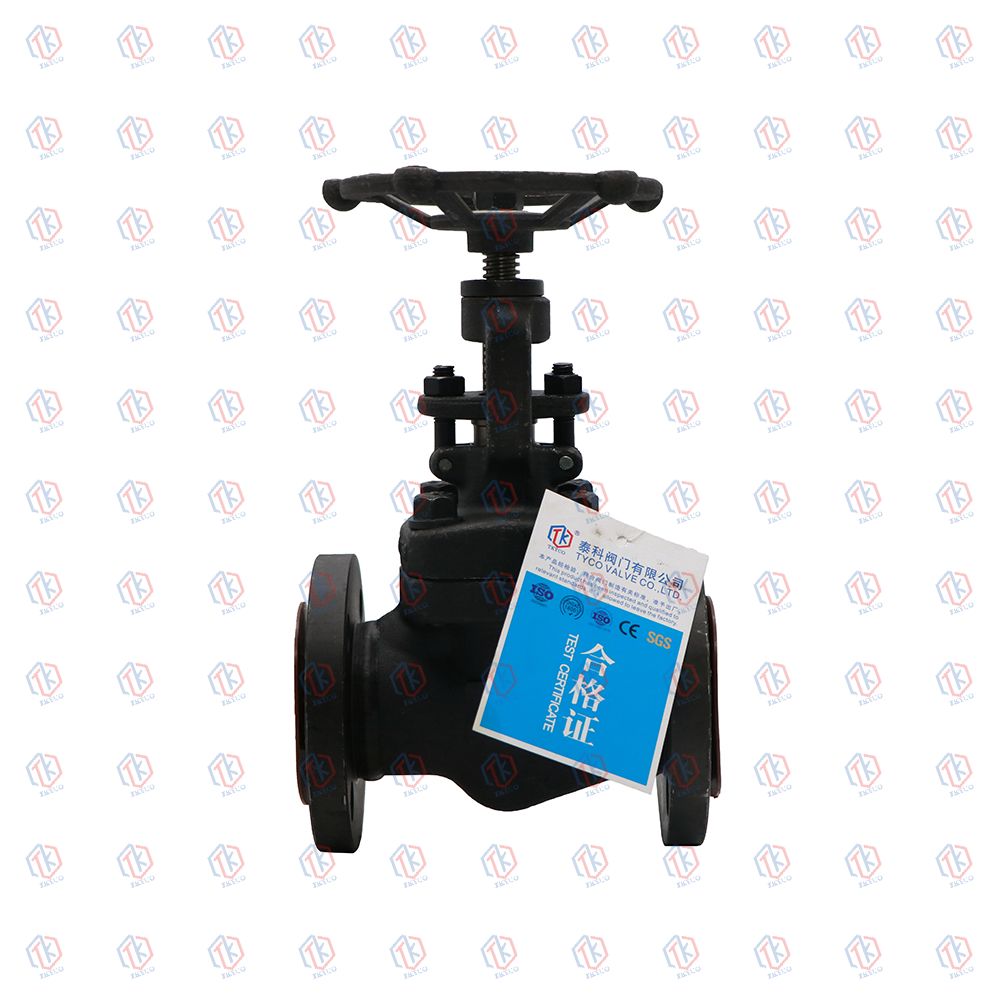

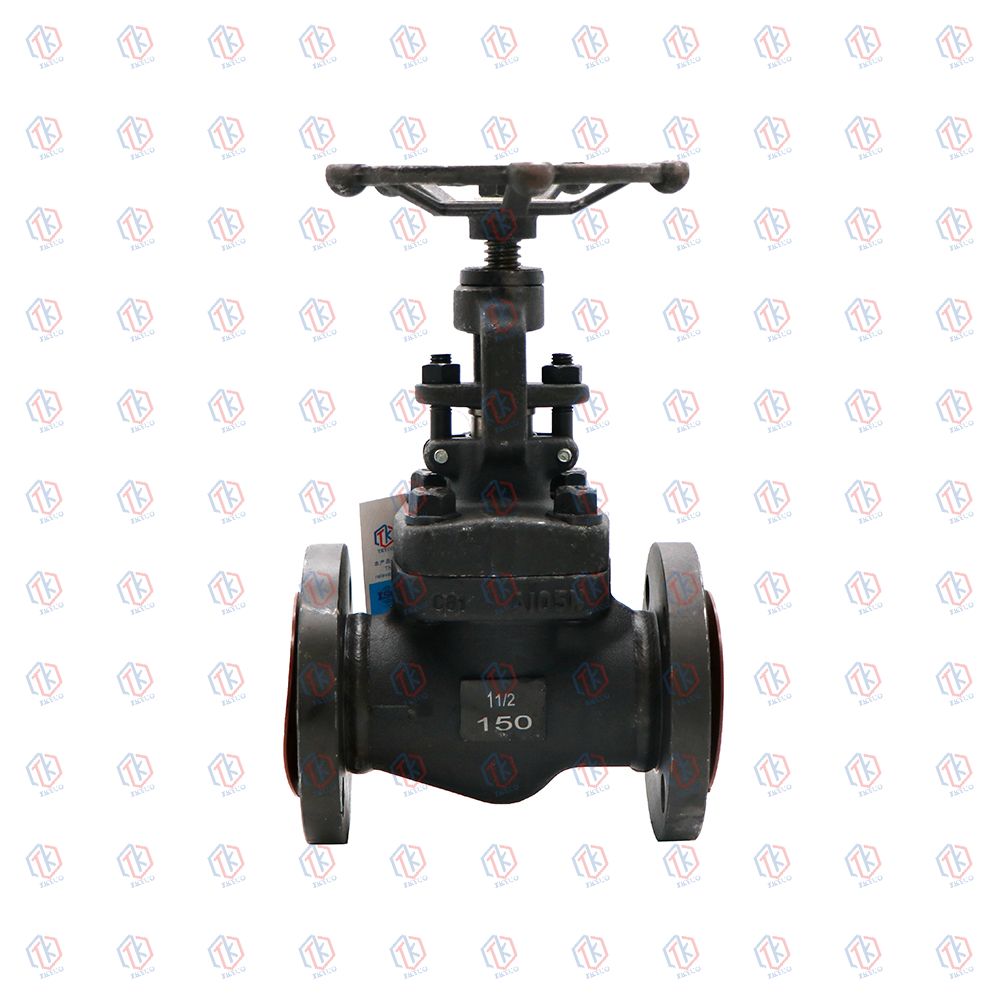

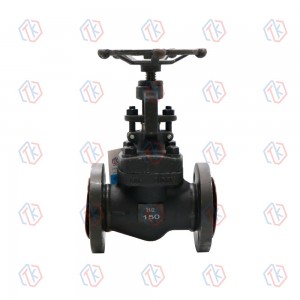

锻钢法兰截止阀

简短描述:

设计制造标准

•设计和制造按:API 602、BS 5352、ASME B16.34
• 连接尺寸按:ASME B16.5
• 检验和测试按:API 598

性能规范

• 公称压力:150-1500LB
• 强度实验:1.5xPN
• 密封实验:1.1xPN
气密封测试:0.6Mpa
•阀门主体材料:A105(C)、F304(P)、F304(PL)、F316( R)、F316L(RL)
• 适用介质:水、蒸汽、油品、硝酸类、醋酸类
• 适用温度:-29 ℃~425℃




产品细节

产品标签

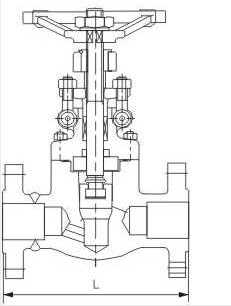

产品结构

Product-Structure1

主要尺寸和重量

J41H(Y)     GB PN16-160

SIZE

压力

L(MM)

压力

L(MM)

压力

L(MM)

压力

L(MM)

压力

L(MM)

压力

L(MM)

in mm

1/2

15

PN16

130

PN25

130

PN40

130

PN63

170

PN100

170

PN160

170

3/4

20

150

150

150

190

190

190

1

25

160

160

160

210

210

210

1 1/4

32

180

180

180

230

230

230

1 1/2

40

200

200

200

260

260

260

2

50

230

230

230

300

300

300

J41H(Y)    ANSI 150-2500LB

SIZE

压力磅级

L(MM)

压力磅级

L(MM)

压力磅级

L(MM)

压力磅级

L(MM)

压力磅级

L(MM)

   压力磅级

L(MM)

in

mm

1/2

15

150LB

108

300LB

152

600LB

165

800LB

216

1500LB

216

2500LB

264

3/4

20

117

178

190

229

229

273

1

25

127

203

216

254

254

308

1 1/4

32

140

216

229

279

279

349

1 1/2

40

165

229

241

305

305

384

2

50

203

267

292

368

368

451
