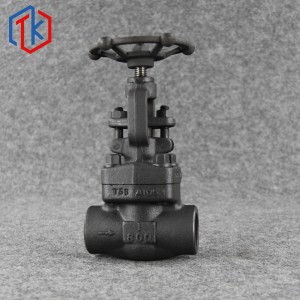

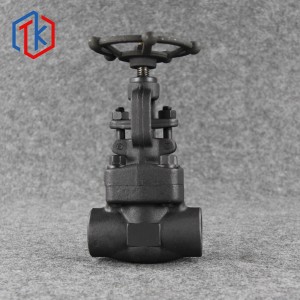

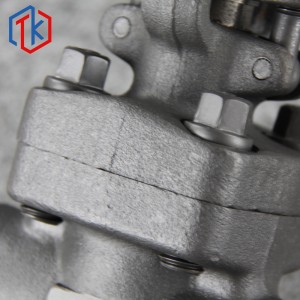

锻钢截止阀

简短描述:

设计制造标准

•设计和制造按:API 602,ASME B16.34
• 连接尺寸按:ASME B16.25
• 检验和测试按:API 598

性能规范

• 公称压力:150 ~ 800LB
• 强度实验:1.5xPN
• 密封实验:1.1xPN
气密封测试:0.6Mpa
•阀门主体材料:A105(C)、F304(P)、F304L(PL)、F316(R) , F316L(RL)
• 适用介质:水、蒸汽、油品、硝酸类、醋酸类
• 适用温度:-29 ℃~425℃




产品细节

产品标签

产品概述

锻钢截止阀是一种常用的截止阀,主要用于连接或截断管道中的介质,一般不用于调节流量。截止阀适用的压力和温度范围较大,该阀门是适用于小口径管道,密封面不易磨损、划伤,密封性能好,启闭阀瓣行程小,启闭时间短,阀门高度小。

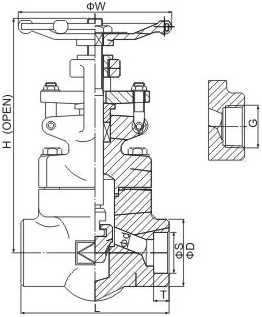

产品结构

IMH

主要零件材料

零件名称

材料

阀体

A105

A182 F22

A182 F304

A182 F316

阀瓣

A276 420

A276 304

A276 304

A182 316

阀杆

A182 F6A

A182 F304

A182 F304

A182 F316

阀盖

A105

A182 F22

A182 F304

A182 F316

主要尺寸和重量

J6/1 1H/Y

CLASS150-800

Size

d

S

D

G

T

L

H

W

DN

Inch

1/2

15

10.5

22.5

36

1/2″

10

79

172

100

3/4

20

13

28.5

41

3/4″

11

92

174

100

1

25

17.5

34.5

50

1″

12

111

206

125

1 1/4

32

23

43

58

1-1/4″

14

120

232

160

1 1/2

40

28

49

66

1-1/2″

15

152

264

160

2

50

35

61.1

78

2″

16

172

296

180
