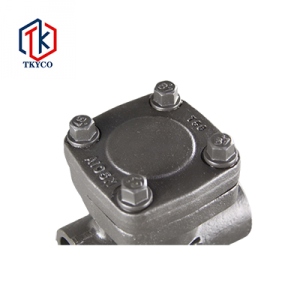

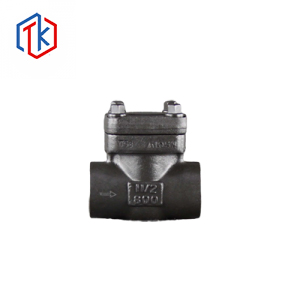

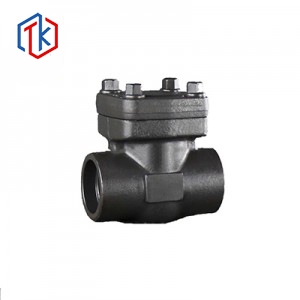

锻钢止回阀
产品概述
止回阀的作用是防止介质在管路中倒流。止回阀属于自动阀类，启闭件靠流动介质的力开启或关闭。止回阀仅用于介质之一- 管道上的流道，防止介质倒流，防止事故发生。
产品描述：
主要特点
1、中间法兰结构（BB）：阀体阀盖采用螺栓连接，这种结构便于阀门维修。
2、中间焊接：阀体阀盖采用焊接结构，适用于高压工况。
3、自密封结构，适用于高压工况，密封性能好。
4、锻钢止回阀阀体通道采用全通径或缩径，默认缩径。
5、升降式止回阀、球型止回阀、旋启式止回阀等。
6、特殊工况可按要求内置弹簧。
产品结构
主要零件材料
|
材料名称 |
材料 |
|||
|
阀体 |
A105 |
A182 F22 |
A182 F304 |
A182 F316 |
|
阀掰 |
A105 |
A276 F22 |
A276 304 |
A182 316 |
|
密封面 |
铬不锈钢或碳钢堆焊硬质合金 |
|||
|
阀盖 |
A105 |
A182 F22 |
A182 F304 |
A182 F316 |
主要尺寸及重量
|
H6 4/1H/Y |
CLASS150-800 |
|||||||
|
Size |
d |
S |
D |
G |
T |
L |
H |
|
|
In |
mm |
|||||||
|
1/2″ |
15 |
10.5 |
22.5 |
36 |
1/2″ |
10 |
79 |
64 |
|
3/4″ |
20 |
13 |
28.5 |
41 |
3/4” |
11 |
92 |
66 |
|
1″ |
25 |
17.5 |
34.5 |
50 |
1″ |
12 |
111 |
82 |
|
1 1/4″ |
32 |
23 |
43 |
58 |
1 1/4″ |
14 |
120 |
92 |
|
1 1/2″ |
40 |
29 |
49 |
66 |
1 1/2″ |
15 |
152 |
103 |
|
2″ |
50 |
35 |
61.1 |
78 |
2″ |
16 |
172 |
122 |
