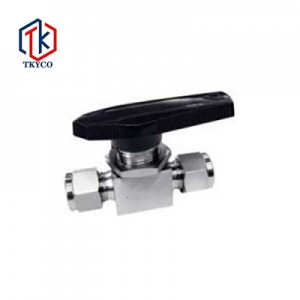

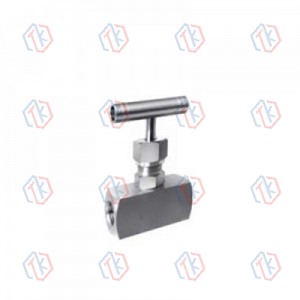

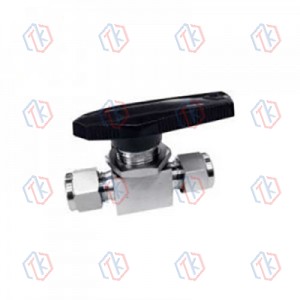

锻钢球阀/针型阀
产品结构
主要零件材料
|
材料名称 |
碳钢 |
不锈钢 |
|
|
阀体 |
A105 |
A182 F304 |
A182 F316 |
|
阀盖 |
A105 |
A182 F304 |
A182 F316 |
|
球体 |
A182 F304/A182 F316 |
||
|
阀杆 |
2Cr13 / A276 304 / A276 316 |
||
|
阀座 |
聚四氟乙烯、聚四氟乙烯 |
||
|
填料 |
聚四氟乙烯/柔性石墨 |
||
|
压盖 |
TP304 |
||
|
螺柱 |
A193-B7 |
A193-B8 |
|
|
螺母 |
A194-2H |
A194-8 |
|
主要外形尺寸
|
DN |
L |
D |
W |
H |
|
3 |
60 |
Φ6 |
38 |
32 |
|
6 |
65 |
Φ8 |
38 |
42 |
|
10 |
75 |
Φ10 |
38 |
50 |
