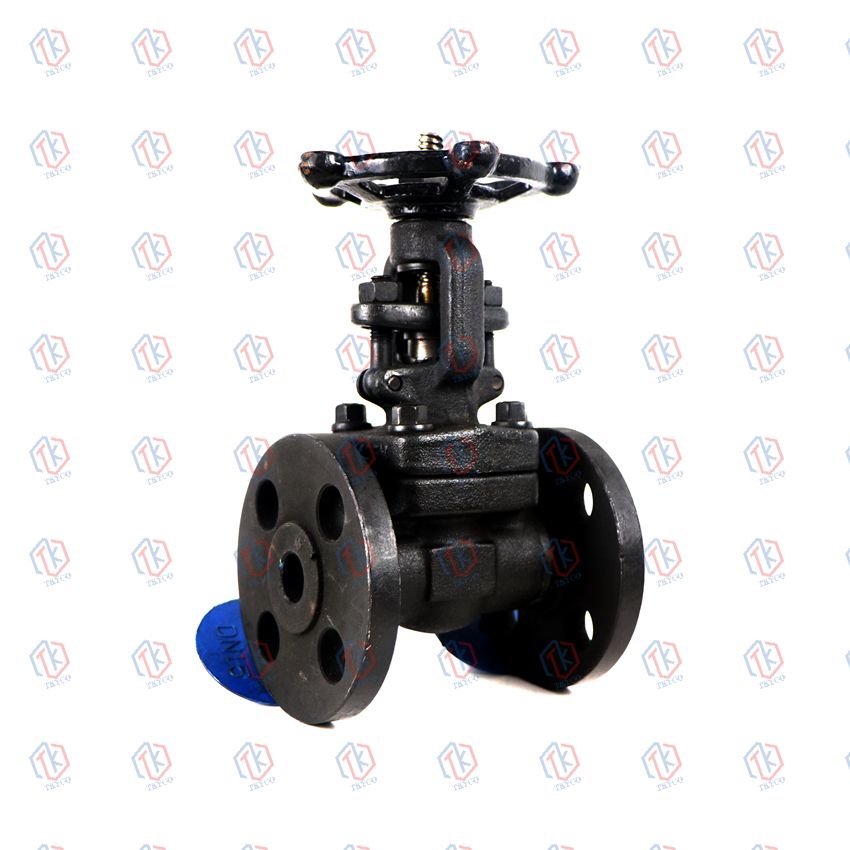

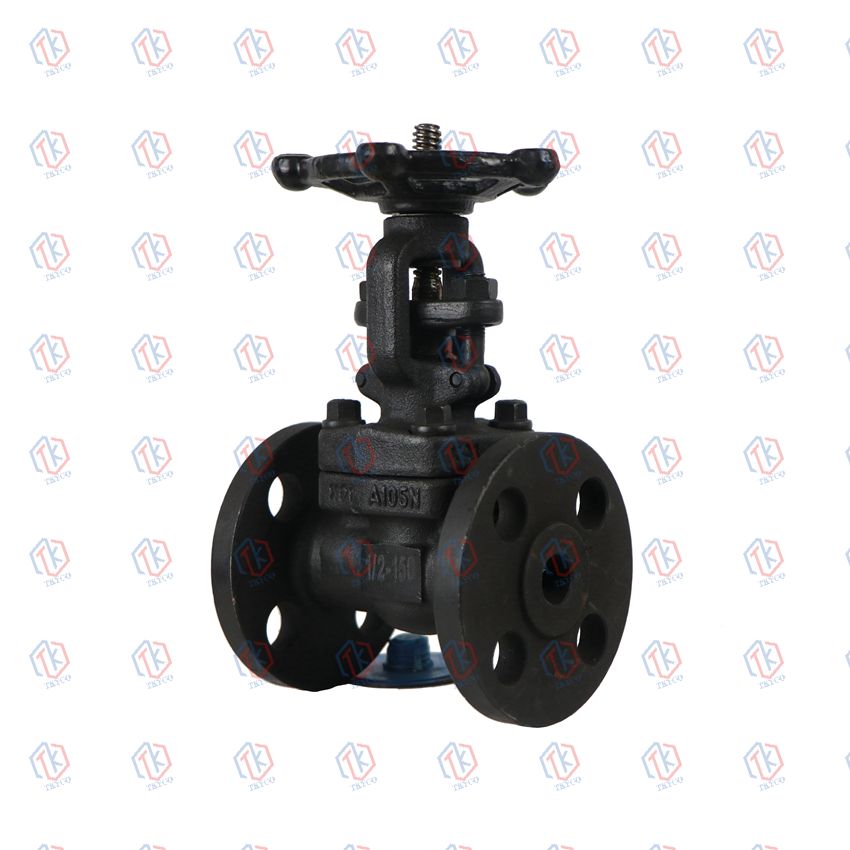

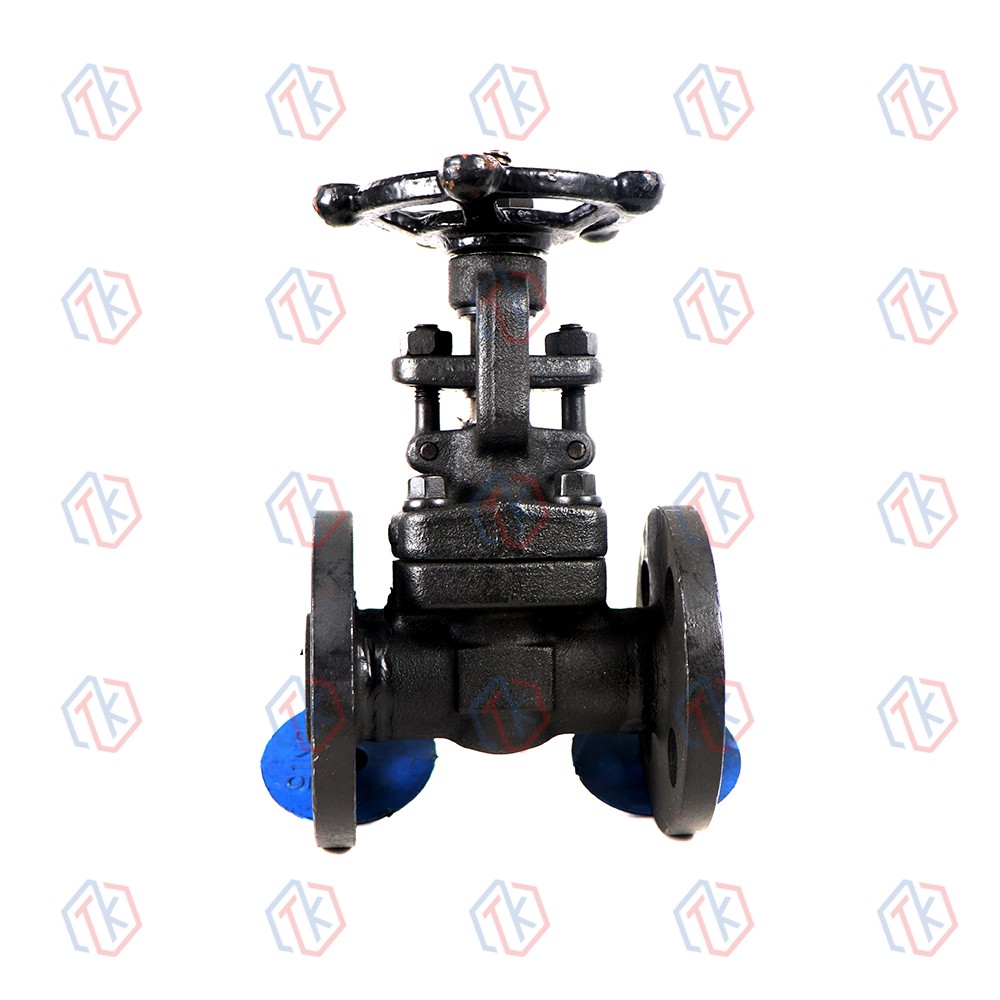

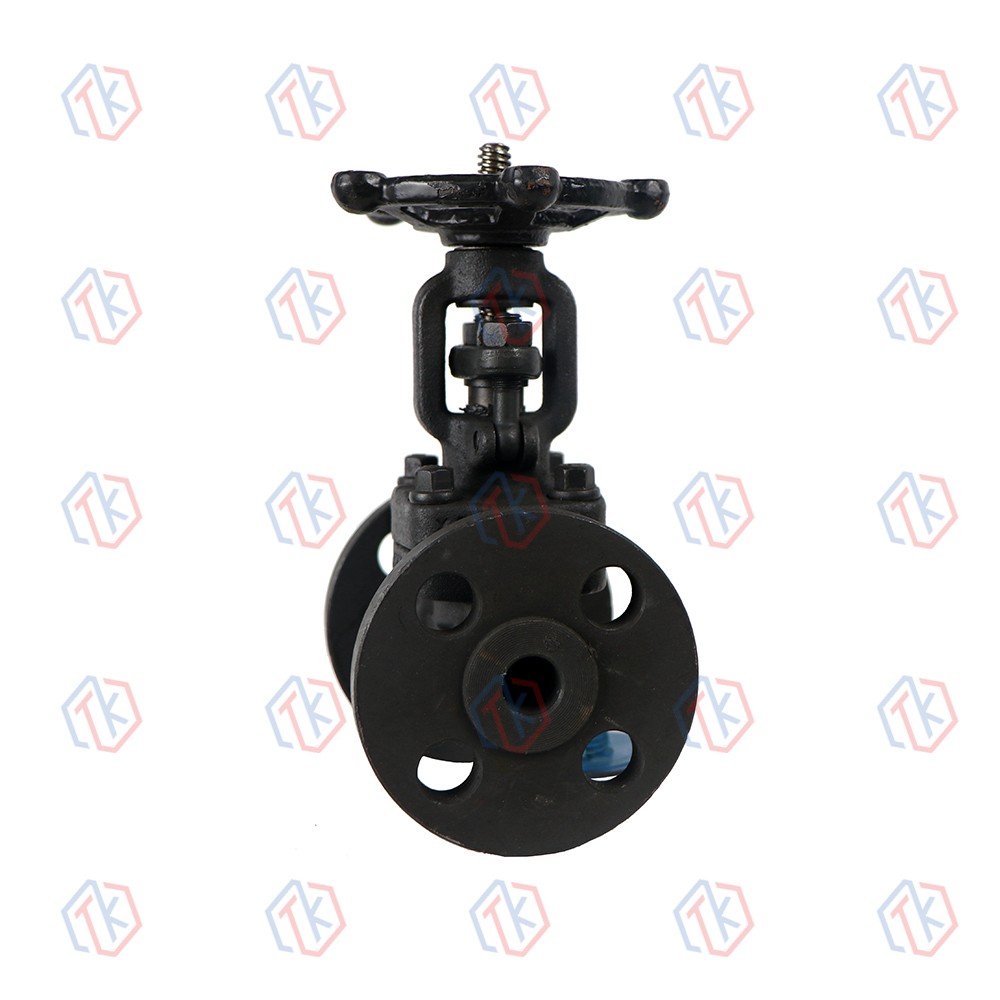

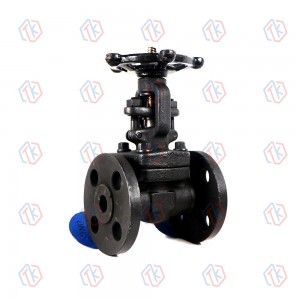

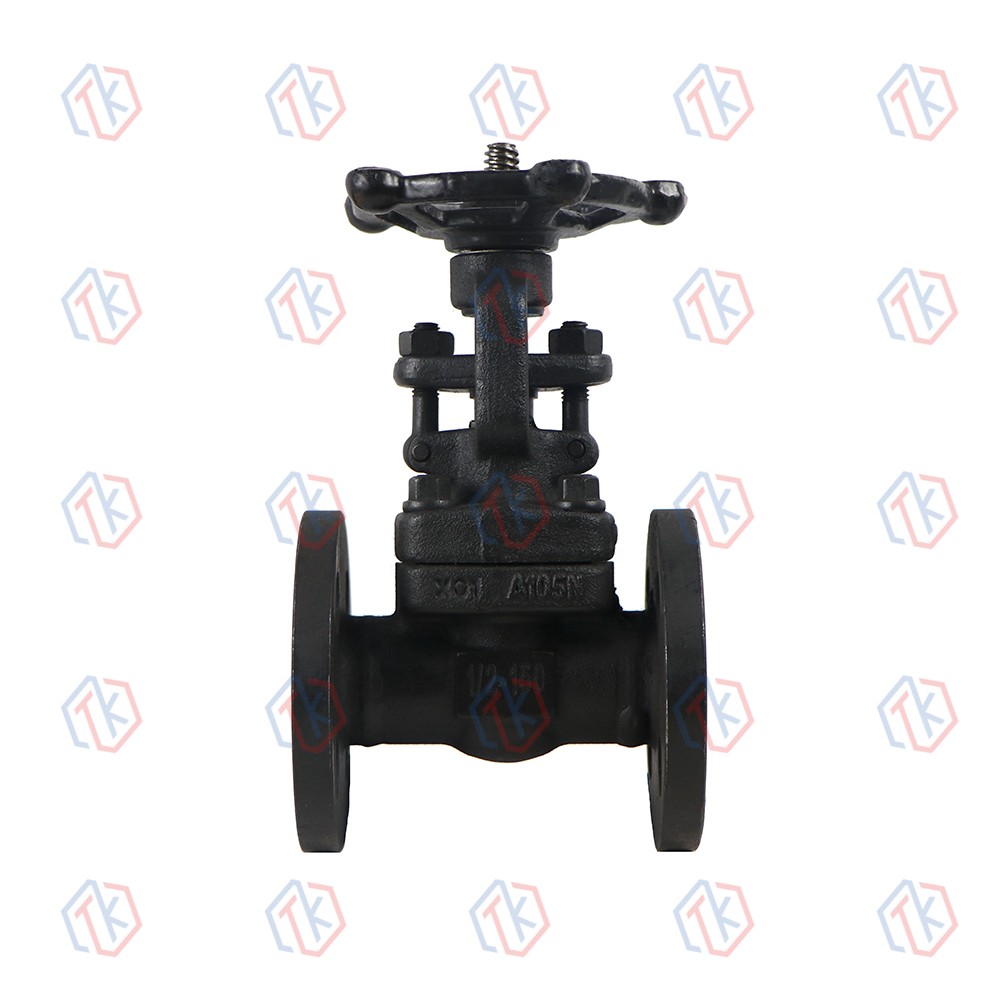

锻钢闸阀

简短描述:

设计制造标准

• 设计与制造标准:API 602、BS 5352、ASME B16.34
• 连接法兰标准:ASME B16.5
• 检验与试验标准:API 598

性能规范

• 公称压力:150-1500LB
• 强度试验:1.5XPN Mpa
• 密封试验:1.1XPN Mpa
• 气密封试验:0.6Mpa
• 阀门主体材料:A105(C)、F304(P)、F304(PL)、F316( R)、F316L(RL)
• 适用介质:水、蒸汽、油品、硝酸类、醋酸类
• 适用温度:-29℃~425℃


产品细节

产品标签

产品描述

锻钢闸阀流体阻力小,开启、关闭所需力矩小,可用于介质在环网管道的两个方向流动,即介质的流动不受限制。全开时,工作介质对密封面的冲蚀比截止阀小。结构简单,制造工艺好,结构长度短。

产品结构

Shape-437

主要尺寸及重量

Z41W.H.Y          GB PN16-160

SIZE

PN

L(MM)

PN

L(MM)

PN

L(MM)

PN

L(MM)

PN

L(MM)

PN

L(MM)

in

mm

1/2

15

PN16

130

PN25

130

PN40

130

PN63

170

PN100

170

PN160

170

3/4

20

150

150

150

190

190

190

1

25

160

160

160

210

210

210

1 1/4

32

180

180

180

230

230

230

1 1/2

40

200

200

200

260

260

260

2

50

250

250

250

250

250

300

Z41W.H.Y        ANSI 150-2500LB

SIZE

CLASS

L(MM)

CLASS

L(MM)

CLASS

L(MM)

CLASS

L(MM)

CLASS

L(MM)

CLASS

L(MM)

in

mm

1/2

15

150LB

108

300LB

152

600LB

165

900LB

216

1500LB

216

2500LB

264

3/4

20

117

178

190

229

229

273

1

25

127

203

216

254

254

308

1 1/4

32

140

216

229

279

279

349

1 1/2

40

165

229

241

305

305

384

2

50

203

267

292

368

368

451


  • 上一个:
  • 下一个:

  • 相关产品

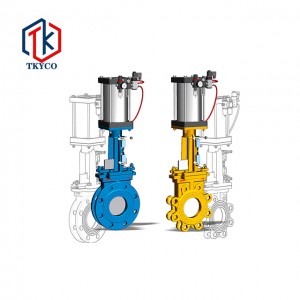

    • 手动刀闸阀

      手动刀闸阀

      产品特点 1、结构简单、造型美观、全通径流道、流阻系数小。闸板提升时,同时将密封面上的粘物给刮除,自动清除了杂物; 2、不锈钢闸板可防止腐蚀引起的密封泄漏。整体不锈钢材质,防止了腐蚀破坏,使用寿命长; 3、可选用各种配管法兰标准及法兰密封面型式,还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式,满足用户不同需求。 执行标准 设计规范:GB/12234  DIN3356 法兰连接:ANSI Bl6.5  GB/T9113  JB/T79  DIN 2543-2545 试验与检验:GB/T 13927  DIN3230  API598 性能参数   基本型号 PZ73H PZ73Y PZ73F 工...

    • 美标、日标闸阀

      美标、日标闸阀

      产品特点 产品设计制造符合国外要求,密封可靠,性能优良。 ②结构设计紧凑合理,造型美观。 ③楔形柔性闸门结构,大直径组滚动轴承,启闭方便。 (4)阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选用,可适用于各种压力、温度和介质工况。 ⑤ 采用国内外管法兰标准和法兰密封面型式,满足各种工程需要和用户要求。 产品结构 主要尺寸及重量 Z41(0)W.H.Y     Class 150K/10K/16K SIZE INCH 1/2 3/4 1 1 1/4  1 1/2 2  2 1/2 3 4 5 6 8 10 12 14 16 18 20 24 28 32 36 ...

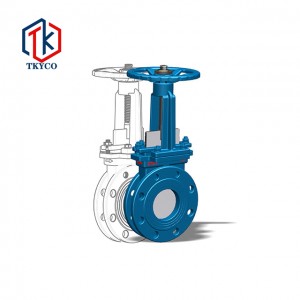

    • 暗杆闸阀
