静态平衡阀

简短描述:

产品概述

本公司生产的静态平衡闲，是液体管路流量调节阀，其作用是方便，准确的调节流量，有效地解决管网系统中存在的冷热不均。水力失调的问题。它不但有良好的调节性能，而且有开度显示和开度功能，广泛用于供暖和空调系统及其其它需要调节流量的液体管路系统。由于该阀上还没有流量测压小阀，可用智能仪表进行一次性调试，将系统中总水量控制在合理范围内，达到管网平衡，因而节约能源显著。

产品特点

1、线性流量特性，开度大时流量大，开度小时流量小。

2、阀体采用直流式结构，流体阻力小。

3、有开启百分比显示开启圈数与调杆螺距的乘积为开度数值。

4、阀门进出口有测压小阀，与智能仪表用软管连接后，可以方便地测量出阀门前后的压差和通过阀门大流量。

5、密封面采用聚四氟乙烯，密封性能好，寿命长。

技术参数

工作压力∶PN16

温度范围∶0-120℃

连接∶法兰PN16

流量误差∶从100%开度到50%开度±5%

发送邮件

产品细节

产品标签

主要零件材质

操作步骤

产品结构

上一个: 偏心法兰蝶阀

下一个: 自力式压差平衡阀

相关产品

保温球阀/船用阀

产品结构保温球阀主要外形尺寸公称通径 L P 公称压力 D D1 D2 B F Z-ΦD 公称压力 D D1 D2 B F Z-ΦD 15 90 Rp3/8 PN16 105 75 55 14 2 4-M12 150LB 100 69.9 42.9 17.9 2 4-1/2 20 105 Rp3/8 115 85 65 14 2 4-M12 110 79.4 50.8 17.9 2 4-1/2 25 110 Rp3/8 135 100 78 16 2 4-M16 115 88.9 63.5 19.5 2 4-1/2 32 125 Rp1/2 145 110 85 16 3 4-M16 125 98.4 7...

查看更多产品>
不锈钢内螺纹闸阀

产品结构主要部件材料材料名称 Z15H-(16-64)C Z15W-(16-64)P Z15W-(16-64)R 阀体 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 阀板 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 阀杆 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 304, 316 填料聚四氟乙烯主要外形尺寸 DN G L E B H W 15 1 1/2″ 55 16 31 90 70 20 3/4″ 60 18 38 98 70 25 1″ 68 20 46 108 70 32 1 1/4″ 76 ...

查看更多产品>
1000WOG 三片式内螺纹球阀

产品结构主要零件材料材料名称碳素钢不锈钢锻钢阀体 A216 WCB A351 CF8 A351 CF8M A105 阀盖 A216 WCB A351 CF8 A351 CF8M A105 球体 A276 304/A276 316 阀杆 2Cr13 / A276 304 / A276 316 阀座聚四氟乙烯、聚四氟乙烯填料聚四氟乙烯/柔性石墨压盖 A216 WCB A351 CF8 A216WCB 螺栓 A193-B7 A193-B8M A193-B7 螺母 A194-2H A194-8 A194-2H 主要外形尺寸 DN INCH L D G W H 8 1/4″ 60 11 1/4″ ...

查看更多产品>
电动对夹刀闸阀

特点 1、启闭迅速，平衡可靠，自动化程度高。 2、安装高度及位置不受限制。 3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。 4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。主要外形尺寸公称压力 DN L D1 D2 H D0 L0 L1 L2 N-Φ 电装型号 0.6MPa 50 43 90 110 600 125 215 318 197 4-M12 DZ10 65 46 110 130 670 125 215 318 197 4-M12 DZ10 80 46 125 150 680 125 215 318 197 4-M16 DZ10 100 52 145 170 700 125 215 318 197 4-M16 DZ10 125 56...

查看更多产品>
锻钢法兰截止阀

产品结构主要尺寸和重量 J41H(Y) GB PN16-160 SIZE 压力 L(MM) 压力 L(MM) 压力 L(MM) 压力 L(MM) 压力 L(MM) 压力 L(MM) in mm 1/2 15 PN16 130 PN25 130 PN40 130 PN63 170 PN100 170 PN160 170 3/4 20 150 150 150 190 190 190 1 25 160 160 160 210 210 210 1 1/4 32 180 180 180 230 230 230 1 1/2 40 200 200 200 260 260 260 2 50 230 230 230 300 300 300 ...

查看更多产品>

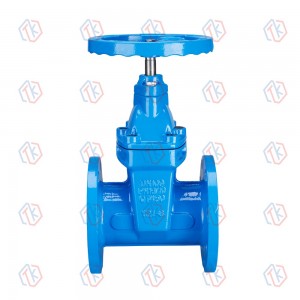

法兰闸阀(暗杆)
