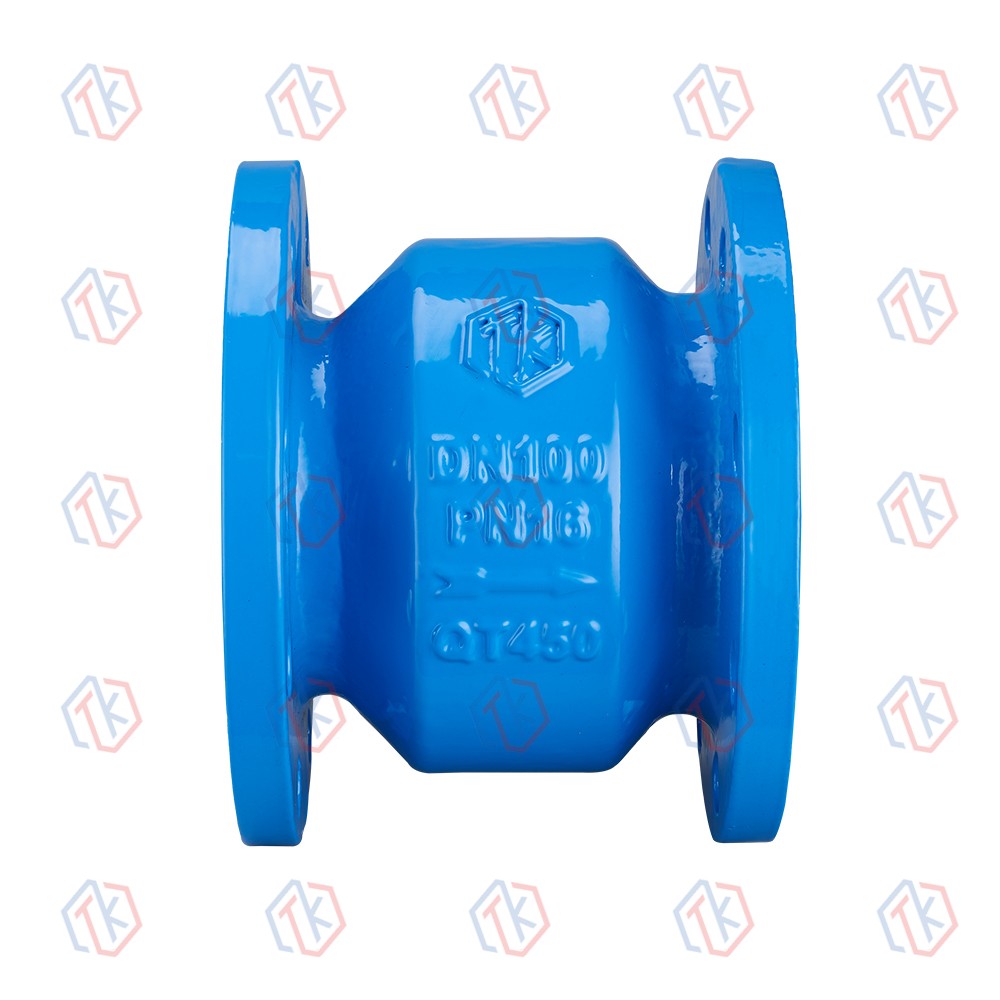

静音止回阀

简短描述:

静音止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。

止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。

止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。


产品细节

产品标签

法兰式静音止回阀该阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。

内部流道采用流线型设计,压力损失小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。

该阀主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,防止介质倒流及水锤对泵的损坏。

主要零件材料
零件名称
材料
阀体、导流体
铸铁、铸钢
阀座、轴瓦、阀瓣、轴
青铜或不锈钢
弹簧
不锈钢



主要技术参数
公称压力
1.0
1.6
2.5
较高工作压力
1.0
1.6
2.5
密封试验压力
1.1
1.76
2.75
壳体试验压力
1.5
2.4
3.75
适用介质
介质温度
X<80℃, T≤150℃, H≤200℃



主要外形尺寸
公称通径
L
50
120
65
150
80
180
100
240
125
300
150
350
200
450
250
500
300
550
350
572
400
600
450
650
500
700
