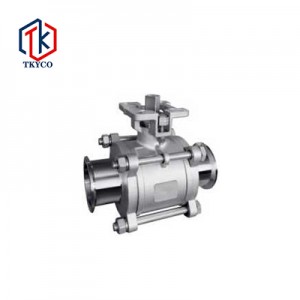

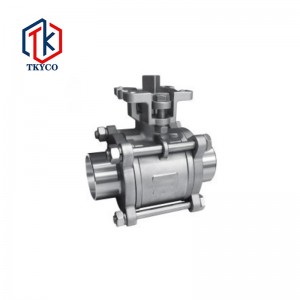

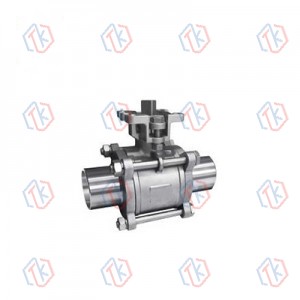

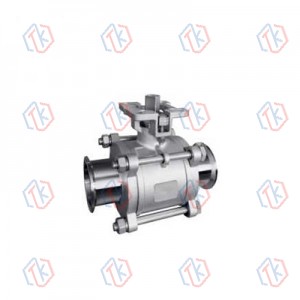

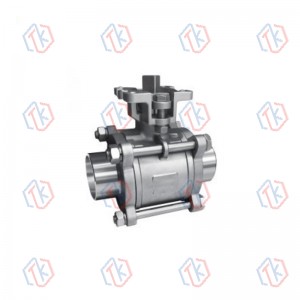

高平台卫生级快装、焊接球阀

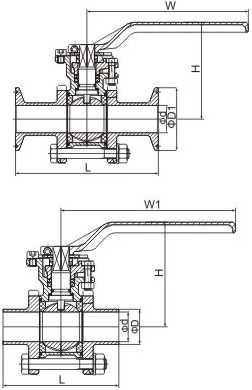

产品结构

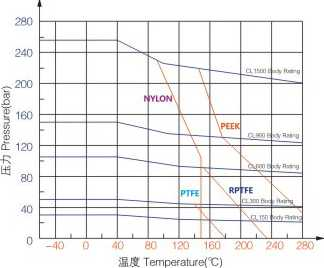

主要零件材料
|
材料名称 |
碳钢 |
不锈钢 |
|
|
阀体 |
A216WCB |
A351 CF8 |
A351 CF8M |
|
阀盖 |
A216WCB |
A351 CF8 |
A351 CF8M |
|
球体 |
A276 304/A276 316 |
||
|
阀杆 |
2Cd3 / A276 304 / A276 316 |
||
|
阀座 |
聚四氟乙烯、聚四氟乙烯 |
||
|
填料 |
聚四氟乙烯/柔性石墨 |
||
|
压盖 |
A216 WCB |
A351 CF8 |
|
|
螺杆 |
A193-B7 |
A193-B8M |
|
|
螺母 |
A194-2H |
A194-8 |
|
主要外形尺寸
|
DN |
INCH |
L |
D |
D |
W |
H |
|
20 |
3/4″ |
155.7 |
15.8 |
19.1 |
130 |
70.5 |
|
25 |
1″ |
186.2 |
22.1 |
25.4 |
140 |
78 |
|
32 |
1 1/4″ |
195.6 |
28.5 |
31.8 |
140 |
100 |
|
40 |
1 1/2″ |
231.6 |
34.8 |
38.1 |
170 |
115.5 |
|
50 |
2″ |
243.4 |
47.5 |
50.8 |
185 |
125 |
|
65 |
2 1/2″ |
290.2 |
60.2 |
63.5 |
220 |
134 |
|
80 |
3″ |
302.2 |
72.9 |
76.2 |
270 |
160 |
|
100 |
4″ |
326.2 |
97.4 |
101.6 |
300 |
188 |
相关产品
-
高性能V型球阀
概括 • V切具有较大的可调比和等百分比流量特性，实现压力和流量的稳定控制。 • 结构简单、体积小、重量轻、流道通畅。 • 提供wrth大螺母弹性自动补偿结构，有效控制阀座和阀塞的密封面，实现良好的密封性能。偏心塞和阀座结构可以减少磨损。 • V 形切割在阀座上产生楔形剪切力以切断含有纤维的介质。特别适用于高粘度介质和含有纤维和颗粒的介质的开松和控制。 阀体 • 类型：偏心角行程整体球、夹套球 • 公称直径 (DN)：1″~20″ • 公称压力 (PN)：ANSI 150LB-900LB • 连接类型：法兰连接或对夹式 • 材料：A216-WCB 、A...
-
电动对夹刀闸阀
特点 1、启闭迅速，平衡可靠，自动化程度高。 2、安装高度及位置不受限制。 3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。 4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。 主要外形尺寸 公称压力 DN L D1 D2 H D0 L0 L1 L2 N-Φ 电装型号 0.6MPa 50 43 90 110 600 125 215 318 197 4-M12 DZ10 65 46 110 130 670 125 215 318 197 4-M12 DZ10 80 46 125 150 680 125 215 318 197 4-M16 DZ10 100 52 145 170 700 125 215 318 197 4-M16 DZ10 125 56...
-
锻钢截止阀
产品概述 锻钢截止阀是一种常用的截止阀，主要用于连接或截断管道中的介质，一般不用于调节流量。截止阀适用的压力和温度范围较大，该阀门是适用于小口径管道，密封面不易磨损、划伤，密封性能好，启闭阀瓣行程小，启闭时间短，阀门高度小。 产品结构 主要零件材料 零件名称 材料 阀体 A105 A182 F22 A182 F304 A182 F316 阀瓣 A276 420 A276 304 A276 304 A182 316 阀杆 A182 F6A A182 F304 A182 F304 A182 F316 阀盖 A105 A182 F22 A182 F304 A182 F316 主要尺寸和重量 ...
-

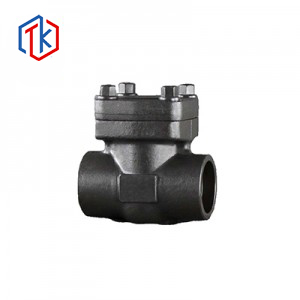

锻钢止回阀
