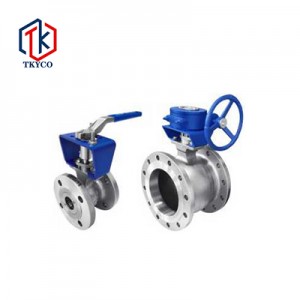

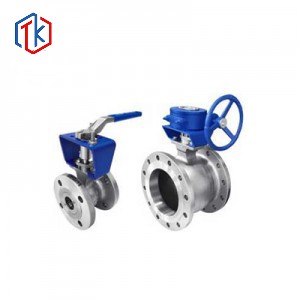

高性能V型球阀

简短描述:

V型高性能球阀的阀芯具有V形口球体,是一种以改变V形切口面积来调节流体流量 的旋转式调节阀。它特别适用于含有纤维或带有颗粒状物的介质。如纸浆生产、污 水处理以及油品稳压输油管线等场合的控制。该阀芯上下端设有转动轴,阀座带有 増能环可以调节密封力,阀开闭时V形开口与阀座产生楔形剪切力,使密封性能优越 于。形球阀、闸板阀、闸阀等阀门,它主要应用于石化、造纸、电力、轻工、水处 理厂等工业部门。




产品细节

产品标签

概括

• V切具有较大的可调比和等百分比流量特性,实现压力和流量的稳定控制。

• 结构简单、体积小、重量轻、流道通畅。

• 提供wrth大螺母弹性自动补偿结构,有效控制阀座和阀塞的密封面,实现良好的密封性能。偏心塞和阀座结构可以减少磨损。

• V 形切割在阀座上产生楔形剪切力以切断含有纤维的介质。特别适用于高粘度介质和含有纤维和颗粒的介质的开松和控制。

阀体

• 类型:偏心角行程整体球、夹套球
• 公称直径 (DN):1″~20″
• 公称压力 (PN):ANSI 150LB-900LB
• 连接类型:法兰连接或对夹式
• 材料:A216-WCB 、A351-CF8、A351-CF8M(或锻件)
• 填料:聚四氟乙烯浸渍石棉、聚四氟乙烯、柔性石墨 也可根据用户要求提供保温夹套蝶阀。

阀内组件

•阀塞类型:V 形切割球• 阀塞材料:A351-CF8、CF8M 碳化或表面喷塑硬质喷孔
• 阀座材料和工作温度:
软密封:

PTFE -20-+180℃填充

PTFE -20-+180℃

PPL -40~+350℃



硬密封(y):

A351-CF8、CF8M

碳化或表面硬质合金喷焊-40+450℃

阀轴材料:A276-420、A564-630

轴套材料:A182-F304、A182-F316(氮化)或WMS(高温合金)

• 图1 软密封型

堵头:A351-CF8、A351-CF8M

阀座材料:PTFE、填充PTFE、PPL

阀座泄漏:零泄漏

• 图2 钢板型金属密封

堵头材料:A351-CF8、CF8M 渗氮或表面喷焊

阀座材料:3J1、Inconel 不锈钢板

阀座泄漏:按 ANSI B16.104 IV-VI 级密封

额定在 KVx0.00l% 以内(250°C)

额定在 KVx0.005% (400°C) 以内

产品结构

imhShape-271 Shape-2751

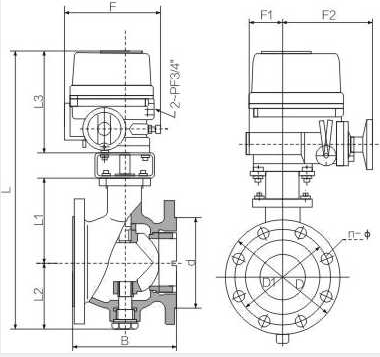

图1 软密封结构图                                          图2 钢板式金属硬密封结构图

外形与连接尺寸

DN

L

PN16

L

150LB

10K

D

D1

d

n-Φ

D

D1

d

n-Φ

D

D1

d

n-Φ

25

450

115

85

65

4-Φ14

102

110

79.4

50.8

4-16

125

90

67

4-19

32

470

140

100

76

4-Φ18

102

115

88.9

63

4-16

135

100

76

4-19

40

473

150

110

84

4-Φ18

114

125

98.4

73

4-16

140

105

81

4-19

50

488

165

125

99

4-Φ18

124

150

1207

92.1

4-18

155

120

96

4-19

65

561

185

145

118

8-Φ18

145

180

139.7

104.8

4-18

175

140

116

4-19

80

586

200

160

132

8-Φ18

165

190

152.4

127

4-18

185

150

126

8-19

100

607

220

180

156

8-Φ18

194

230

190.5

157.2

8-18

210

175

151

8-19

125

668

250

210

184

8-Φ18

194

255

215.9

185.7

8-22

250

210

182

8-23

150

693

285

240

211

8-Φ22

229

280

241.3

215.9

8-22

280

240

212

8-23

200

768

340

295

266

12-Φ22

243

345

298.5

269.9

8-22

330

290

262

12-23

250

901

405

355

319

12-Φ26

297

405

362

323.8

12-26

400

355

324

12-25

300

921

460

410

370

12-Φ26

338

485

431.8

381

12-26

445

400

368

16-25

350

1062

520

470

429

16-Φ29

400

535

476.3

412.8

12-30

490

445

413

16-25

400

1117

580

525

480

16-Φ30

400

595

539.8

469.9

16-30

560

510

475

16-27

450

1255

640

585

548

20-Φ30

520

635

577.9

533.4

16-33

620

565

530

20-27

500

1282

715

650

609

20-Φ33

600

700

635

584.2

20-33

675

620

585

20-27
