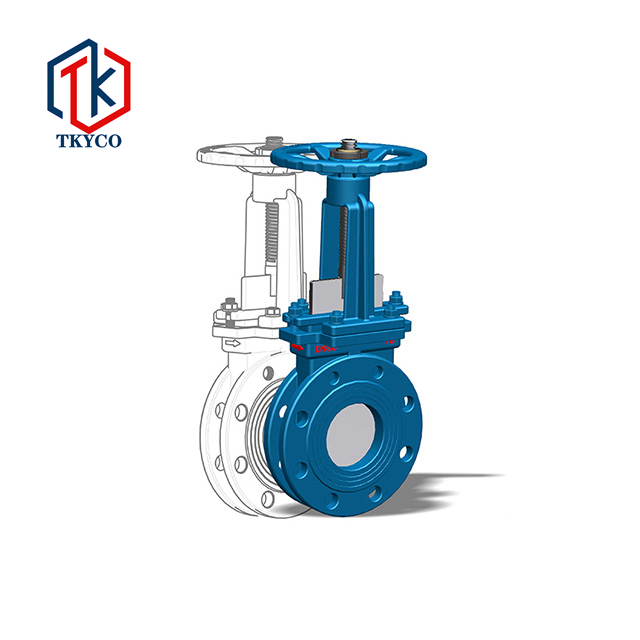

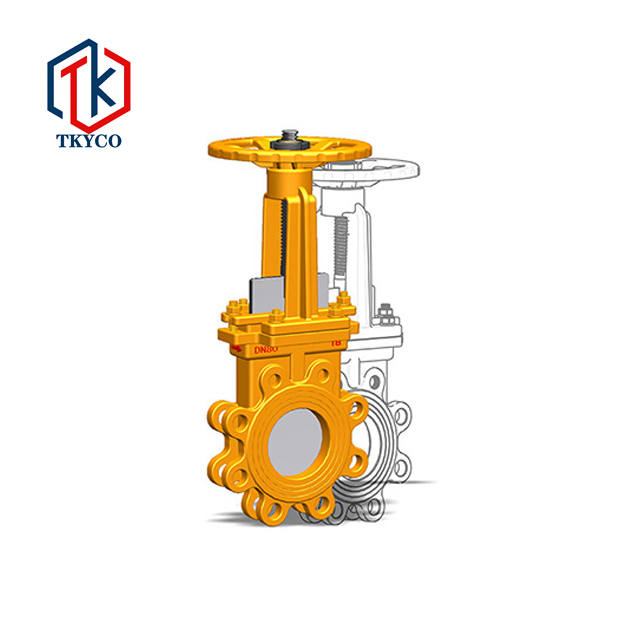

手动刀闸阀
产品特点
1、结构简单、造型美观、全通径流道、流阻系数小。闸板提升时，同时将密封面上的粘物给刮除，自动清除了杂物；
2、不锈钢闸板可防止腐蚀引起的密封泄漏。整体不锈钢材质，防止了腐蚀破坏，使用寿命长；
3、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。
执行标准
设计规范：GB/12234 DIN3356
法兰连接：ANSI Bl6.5 GB/T9113 JB/T79 DIN 2543-2545
试验与检验：GB/T 13927 DIN3230 API598
性能参数
| 基本型号 | PZ73H | PZ73Y | PZ73F | |
| 工作压力（MPa） | 1.6~2.5 Calss150 | |||
| 口径(mm) | DN50-DN2000 2″-80″ | |||
| 适用介质 | 水、油、气、醋酸类、硝酸类等其他介质 | |||
| 可选材料 | 阀体 | WCB CF8 CF8M CF3 CF3M | ||
| 闸板 | WCB CF8 CF8M CF3 CF3M | |||
| 阀杆 | WCB CF8 CF8M CF3 CF3M | |||
| 密封面 | 不锈钢 司太立合金 碳化钨 PTFE | |||
| 填料 | 柔性石墨 PTFE | |||
