锻钢闸阀
产品描述
内螺纹承插焊锻钢闸阀流体阻力小，启闭所需力矩小，可用于介质在环网管道的两个方向流动，即介质的流动不受限制.全开时，工作介质对密封面的冲蚀比截止阀小。结构简单，制造工艺好，结构长度短。

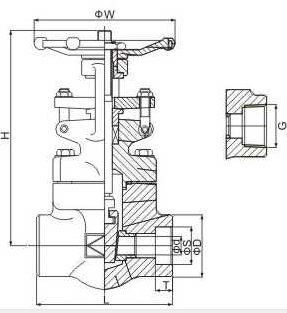

产品结构
主要零件材料
|
零件名称 |
材料 |
|||
|
阀体 |
A105 |
A182 F22 |
A182 F304 |
A182 F316 |
|
阀座 |
A276 420 |
A276 304 |
A276 304 |
A182 316 |
|
闸板 |
A182 F430/F410 |
A182 F304 |
A182 F304 |
A182 F316 |
|
阀杆 |
A182 F6A |
A182 F22 |
A182 F304 |
A182 F316 |
|
垫片 |
316+柔性石墨 |
|||
|
阀盖 |
A105 |
A182 F22 |
A182 F304 |
A182 F316 |
主要尺寸及重量
|
Z6/1 1H/Y |
CLASS150-800 |
||||||||
|
Size |
d |
S |
D |
G |
T |
L |
H |
W |
|
|
DN |
Inch |
||||||||
|
1/2 |
15 |
10.5 |
22.5 |
36 |
1/2″ |
10 |
79 |
162 |
100 |
|
3/4 |
20 |
13 |
28.5 |
41 |
3/4″ |
11 |
92 |
165 |
100 |
|
1 |
25 |
17.5 |
34.5 |
50 |
1″ |
12 |
111 |
203 |
125 |
|
1 1/4 |
32 |
23 |
43 |
58 |
1-1/4″ |
14 |
120 |
220 |
160 |
|
1 1/2 |
40 |
28 |
49 |
66 |
1-1/2″ |
15 |
120 |
255 |
160 |
|
2 |
50 |
36 |
61.1 |
78 |
2″ |
16 |
140 |
290 |
180 |
