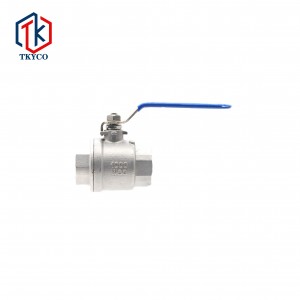

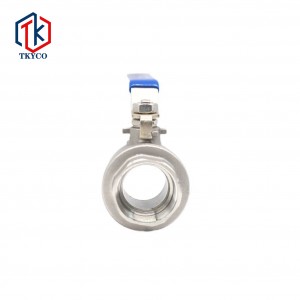

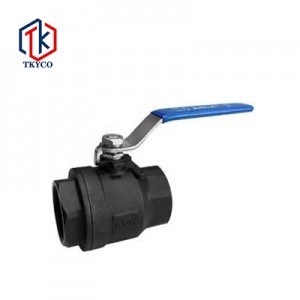

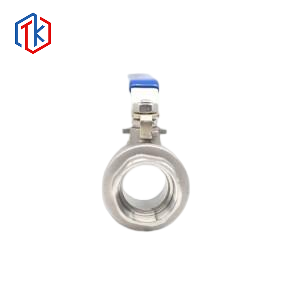

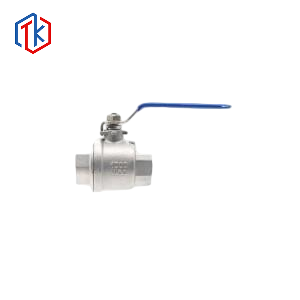

1000WOG 两片式内螺纹球阀

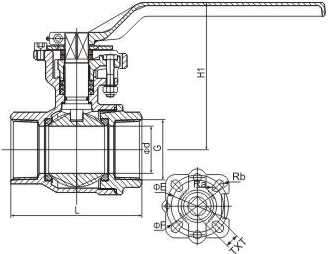

产品结构
主要零件材料
|
材料名称 |
Q11F-(16-64)C |
Q11F-(16-64)P |
Q11F-(16-64)R |
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cd8Nr12Mo2Ti |
|
阀盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球体 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
阀杆 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
聚四氟乙烯(PTFE) |
||
|
填料 |
聚四氟乙烯(PTFE) |
||
主要外形尺寸
|
DN |
INCH |
L |
L1 |
D |
G |
W |
H |
H1 |
E |
F |
TXT |
|
8 |
1/4″ |
55 |
13 |
11 |
1/4″ |
95 |
48.5 |
||||
|
10 |
3/8″ |
60 |
13 |
11.5 |
3/8″ |
95 |
48.5 |
||||
|
15 |
1/2″ |
63 |
13.5 |
15 |
1/2″ |
105 |
54 |
75 |
36 |
42 |
9X9 |
|
20 |
3/4″ |
73 |
15 |
19.5 |
3/4” |
120 |
65.5 |
81 |
36 |
42 |
9X9 |
|
25 |
1″ |
84 |
17 |
25 |
1″ |
140 |
72 |
91.5 |
42 |
50 |
11X11 |
|
32 |
1 1/4″ |
98 |
20 |
32 |
1 1/4″ |
150 |
81 |
100.5 |
42 |
50 |
11X11 |
|
40 |
1 1/2″ |
105.5 |
21 |
38 |
1 1/2″ |
170 |
96 |
118.5 |
50 |
70 |
14X14 |
|
50 |
2″ |
120.5 |
23 |
49 |
2″ |
185 |
105 |
125.5 |
50 |
70 |
14X14 |
|
65 |
2 1/2″ |
152 |
28 |
64 |
2 1/2″ |
220 |
125 |
||||
|
80 |
3″ |
170.5 |
30 |
77 |
3″ |
270 |
134.5 |
||||
|
100 |
4″ |
204 |
36 |
99 |
4″ |
315 |
157 |
