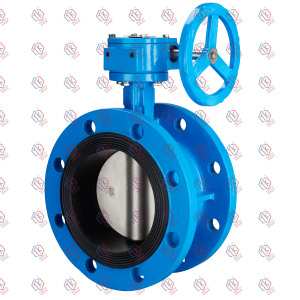

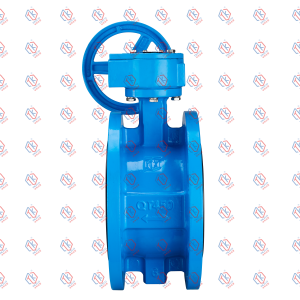

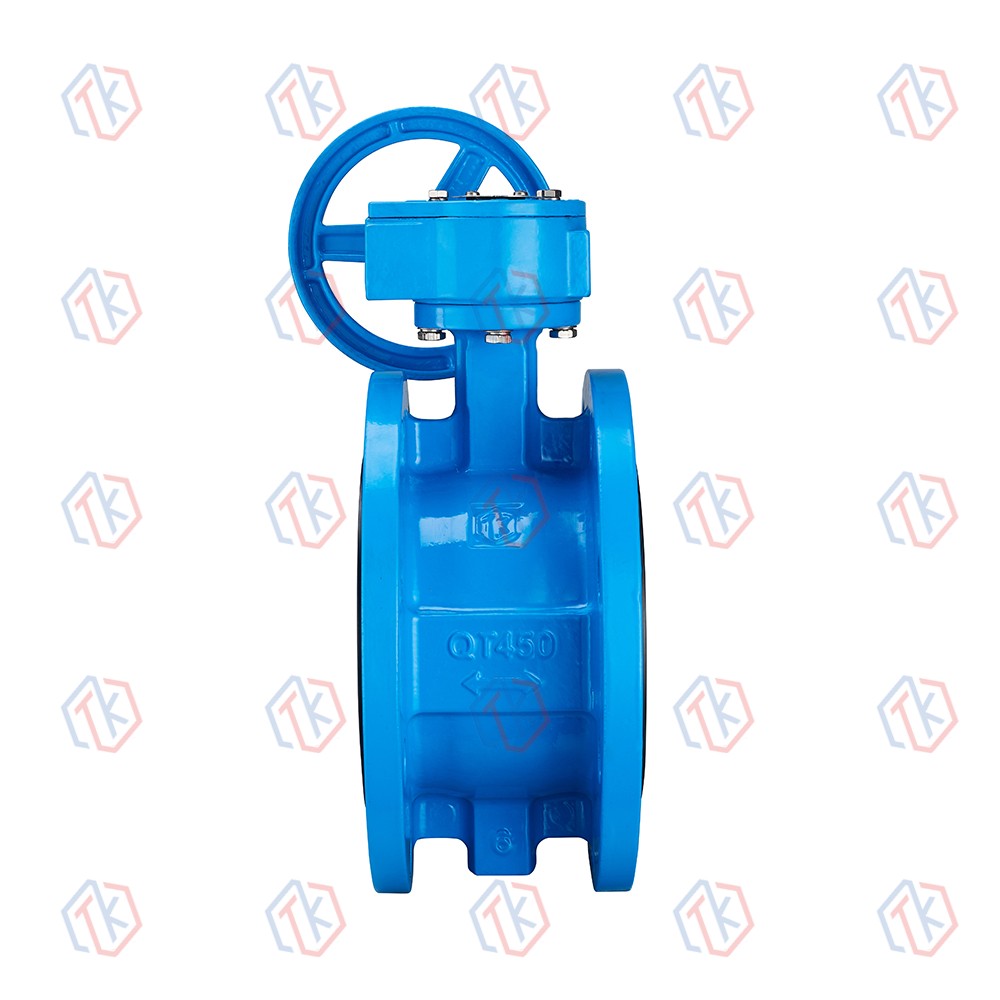

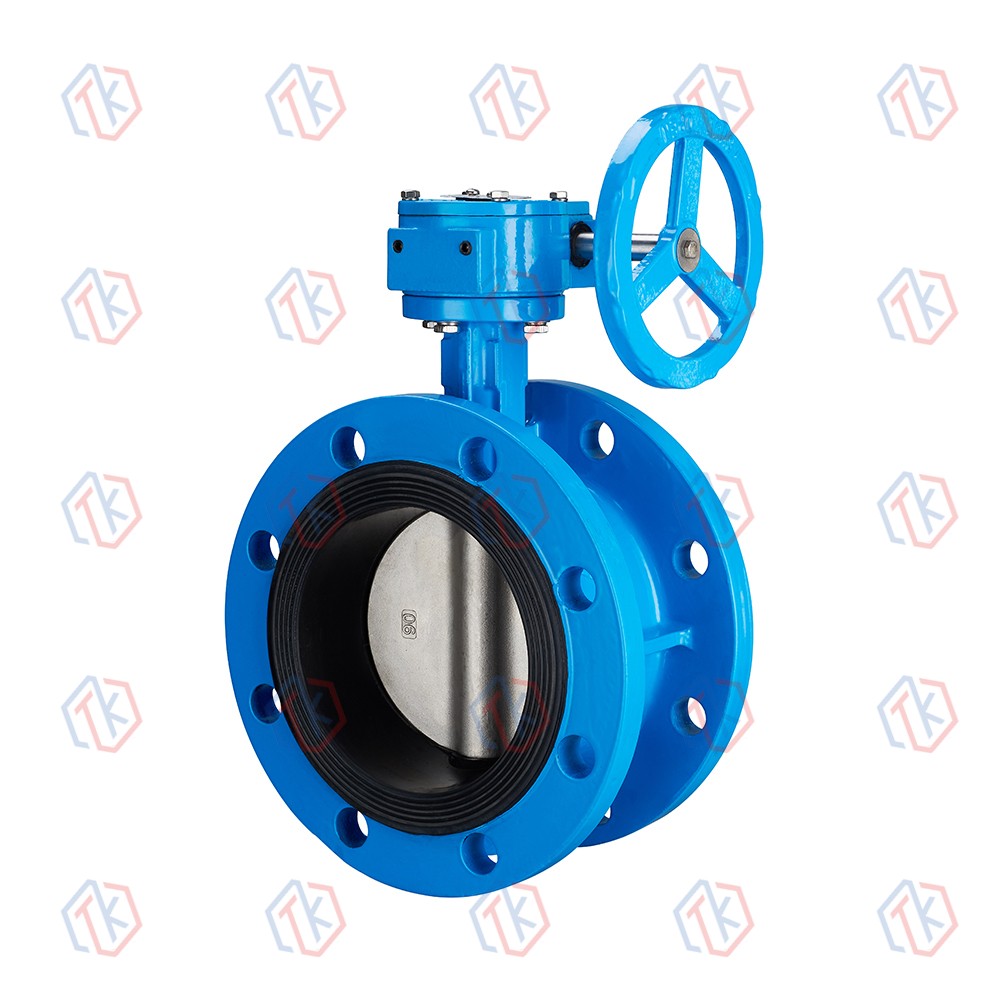

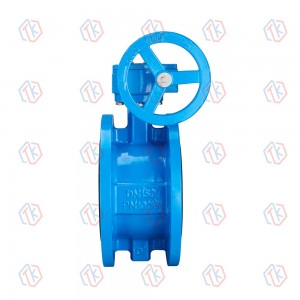

法兰涡轮蝶阀
主要零件材料
|
NO. |
名称 |
材质 |
|
1 |
阀体 |
DI/304/316/WCB |
|
2 |
阀杆 |
45#/SS410/2CR13 |
|
3 |
阀板 |
304/316/316L/DI |
|
4 |
阀座 |
NR/NBR/EPDM |

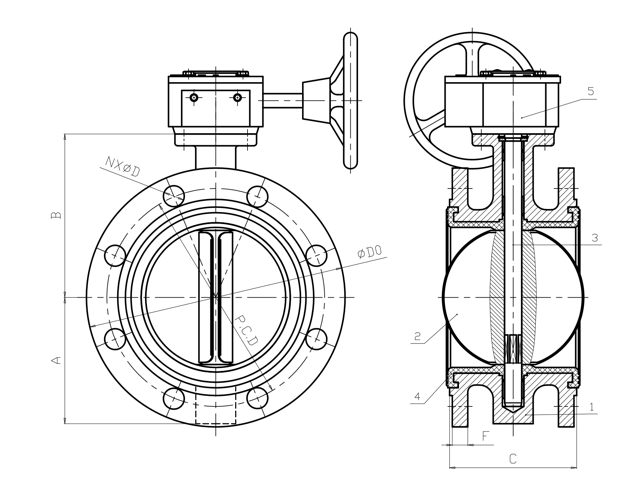

产品结构
主要尺寸和重量
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
C |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
|
A |
83 |
93 |
100 |
114 |
125 |
143 |
170 |
200 |
223 |
270 |
300 |
340 |
|
B |
120 |
130 |
145 |
155 |
170 |
190 |
205 |
235 |
280 |
310 |
340 |
375 |
|
P.C.D |
∅125 |
∅145 |
∅160 |
∅180 |
∅210 |
∅240 |
∅295 |
∅350 ∅355 |
∅400 ∅410 |
∅460 ∅470 |
∅515 ∅525 |
∅565 ∅585 |
|
N×∅D |
4×∅19 |
4×∅19 |
8×∅19 |
8×∅19 |
8×∅19 |
8×∅23 |
8×∅23 12×∅23 |
12×∅23 12×∅28 |
12×∅23 12×∅28 |
16×∅23 16×∅28 |
16×∅28 16×∅31 |
20×∅28 20×∅31 |
|
D0 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
395 405 |
445 460 |
505 520 |
565 580 |
615 640 |
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
C |
229 |
267 |
292 |
318 |
330 |
410 |
470 |
|
A |
355 |
410 |
478 |
529 |
584 |
657 |
799 |
|
B |
430 |
500 |
560 |
620 |
665 |
735 |
917 |
|
P.C.D |
∅620 ∅650 |
∅725 ∅770 |
∅840 ∅840 |
∅950 ∅950 |
∅1050 ∅1050 |
∅1160 ∅1170 |
∅1380 ∅1390 |
|
N×∅D |
20×∅28 20×∅34 |
20×∅31 20×∅37 |
24×∅31 24×∅37 |
24×∅34 24×∅40 |
28×∅37 28×∅40 |
28×∅37 28×∅43 |
32×∅40 32×∅49 |
|
D0 |
670 715 |
780 840 |
895 910 |
1015 1025 |
1115 1125 |
1230 1255 |
1455 1485 |
16×∅28
相关产品
-

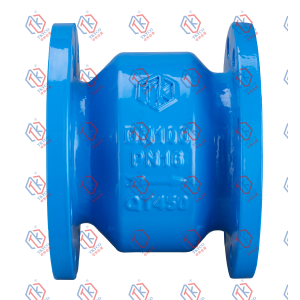

国标、德标止回阀
产品结构 主要外形尺寸 GBPN16 DN L D D D1 D2 C F N-ΦB 50 120 50 160 125 100 16 3 4-Φ18 65 130 63 180 145 120 18 3 4-Φ18 80 150 80 195 160 135 20 3 8-Φ18 100 165 100 215 180 155 20 3 8-Φ18 125 190 124 245 210 165 22 3 8-Φ18 150 210 148 285 240 212 22 2 8-Φ22 200 255 198 340 295 268 24 2 12-Φ22 250 310 240 405 355 320 26 ...
-
美标、日标止回阀
产品结构特点 止回阀是一种“自动”阀门，顺流打开，逆流关闭。靠系统中介质的压力打开阀门，当介质倒流时关闭阀门。操作因人而异。止回阀机构的类型。 最常见的止回阀类型有旋启式、升降式（旋塞式和球式）、蝶式、止回式、倾盘式。产品广泛应用于石油、化工、制药、化肥、电力、城建等行业管道系统。 止回阀可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和直通式两种。旋启式止回阀又分为单式、双式和多式。阀门类型三、蝶形止回阀可分为蝶形双瓣、蝶形单瓣，以上几种止回阀按连接形式可分为螺纹连接、法...
-

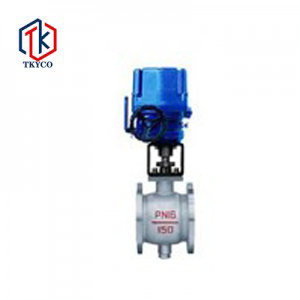

电动法兰球阀
主要零件材料 材料名称 Q91141F-(16-640C Q91141F-(16-64)P Q91141F-(16-64)R 阀体 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 阀盖 WCB ZG1Cd8Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球体 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 阀杆 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 聚四氟乙烯(PTFE) 填料 聚四氟乙烯(PTFE)
-

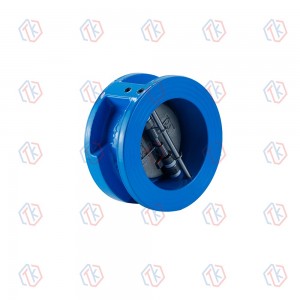

对夹式止回阀
