蜗轮对夹蝶阀

简短描述:

产品功能及应用

功能:实现管路介质的通断及介质流量控制。

应用区域:应用于商业楼字、公共建筑及城市管网的水系统或通风系统中。可以牢现清节量或开关量控制。

相关行业:水厂及水源工程;环境保护;市改设施;电力及公用事业;建筑行业;钢铁、冶金;造纸行业;食品、饮料等。

产品特点

1、结构简单,操作方便;

2、安装简便,密封性能好;

3、使用寿命长、可靠性高;

4、零件互接性好,标准接口尺寸,灵活配备各种操作机构运行。

5、采用无销无靠背结构,密封更可靠。

工作原理

通过旋转手柄或手轮控制密封嫌板的转动,控制阀门的开启、关闭和调节流量。

技术参数

标准∶GB12238-89/EN 593

压力∶PN16/PN25

尺寸∶DN40-DN1200

温度∶-20℃-100℃

阀体:球磨铸铁钢/合金

阀板∶球墨铸铁/不锈锅/铝青铜/尼龙涂层

阀杆∶不锈钢

阀座∶EPDM/NBR/VITON/PTFE等

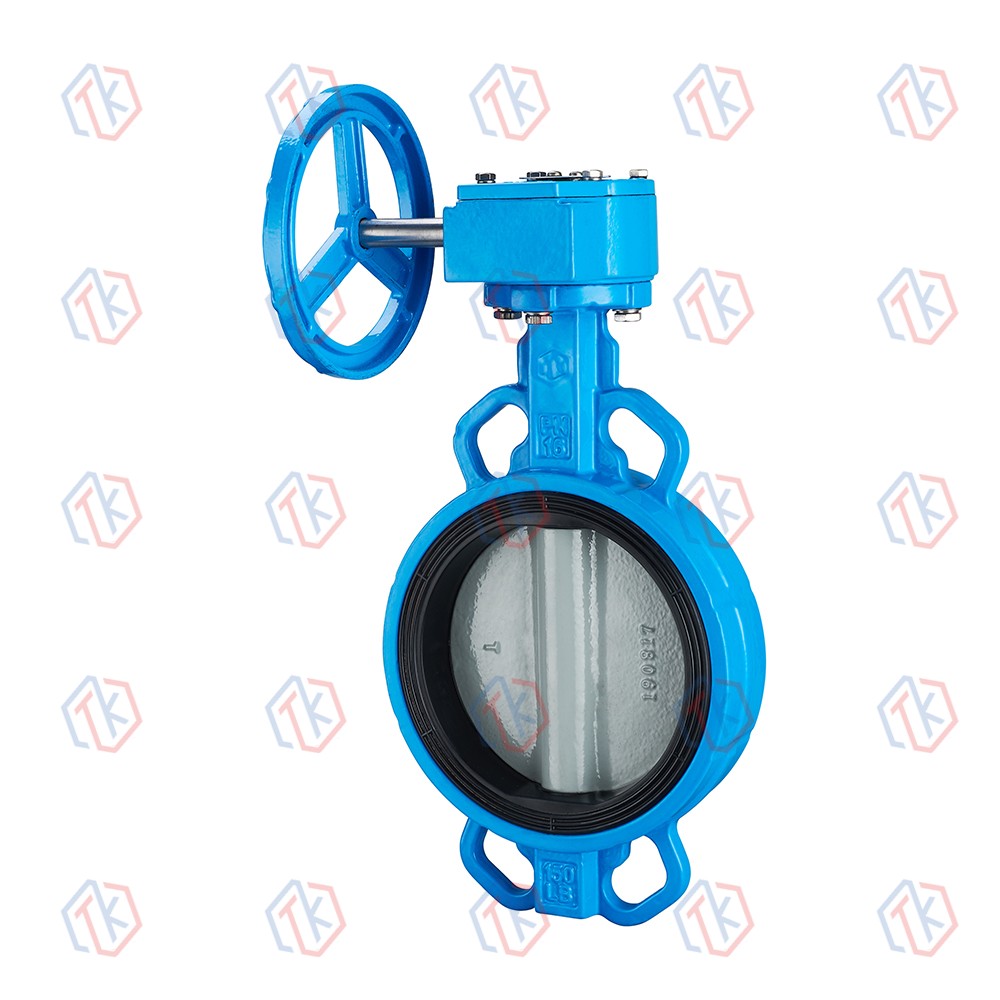

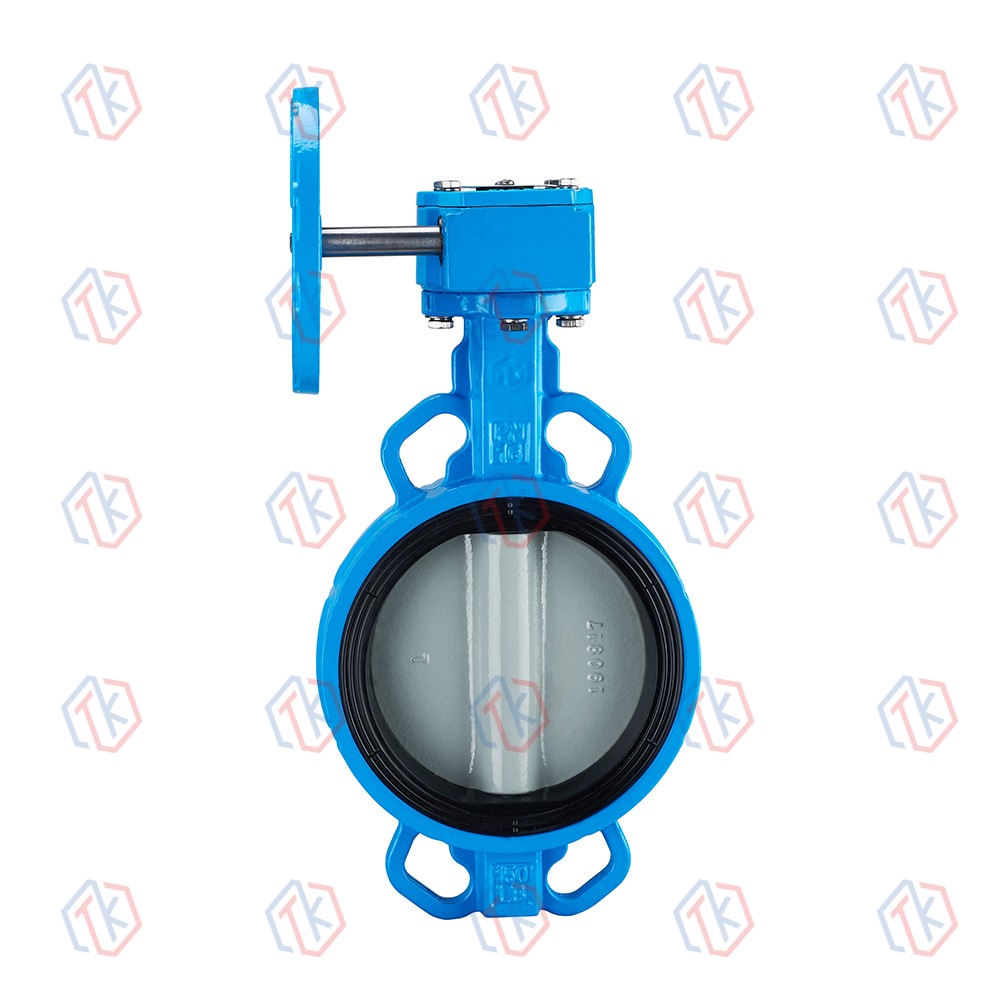

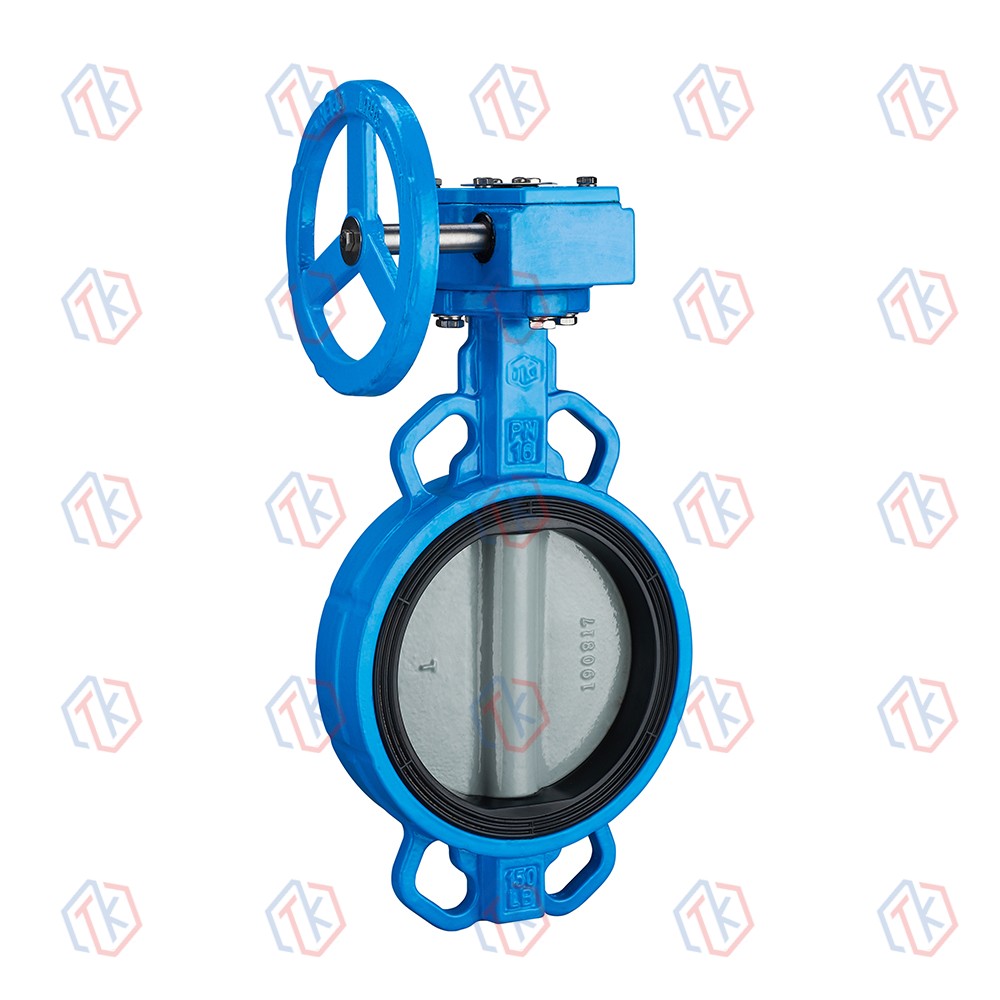

产品细节

产品标签

主要零件材料

阀体

阀板

阀杆

阀座

球墨铸铁

球墨铸铁

SS420

EPDM

铸钢

SS304/316/316L

SS316

NBR

不锈钢

铝青铜

  SS316 L

PTFE

双相钢

……

……

VITON

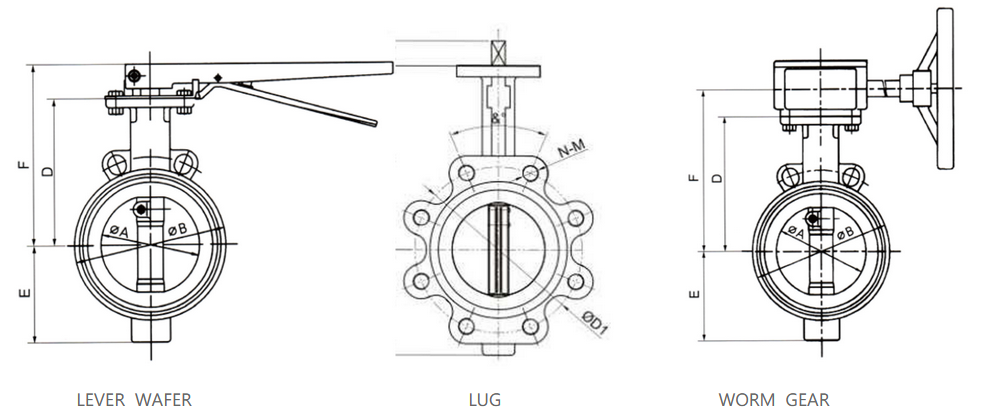

产品结构

vsd

主要尺寸和重量

INCH

DN

ΦA

ΦB

D

E

F

NOTE

2

50

50

105

116

57

147

手柄操作或蜗轮蜗杆操作

2-1/2

65

65

65

121

70

152

3

80

80

140

130

76

164

4

100

100

155

150

100

181

5

125

125

190

162

125

193

6

150

150

216

190

140

221

8

200

200

271

215

170

251

蜗轮蜗杆传动

10

250

250

326

250

202

286

12

300

300

376

300

235

338.5

14

350

325

422

350

248

390

16

400

375

483

360

270

443

18

450

425

425

400

327

483

20

500

475

475

430

355

534

24

600

575

575

517

417

638
