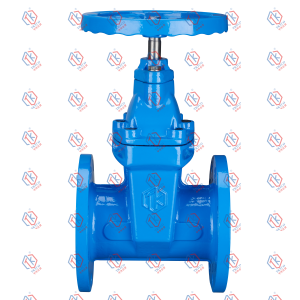

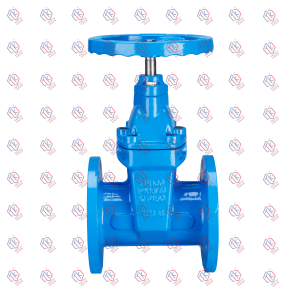

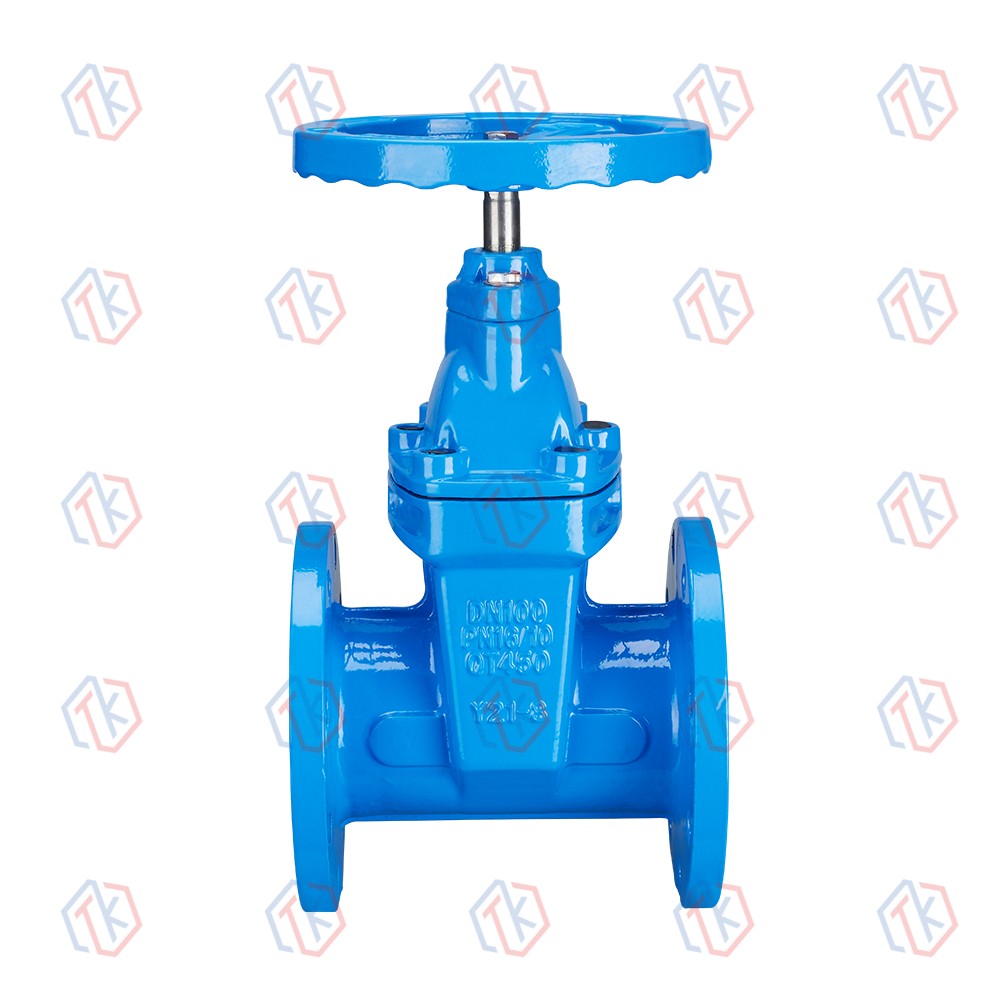

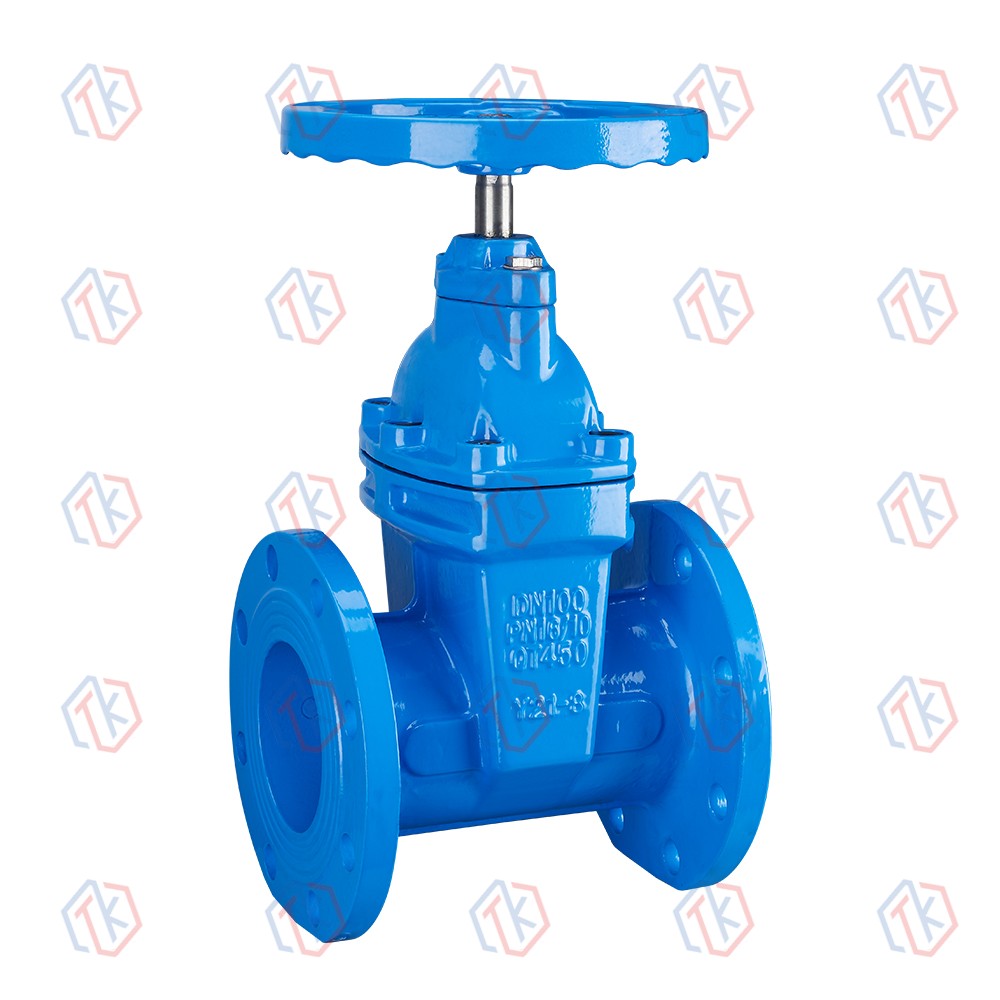

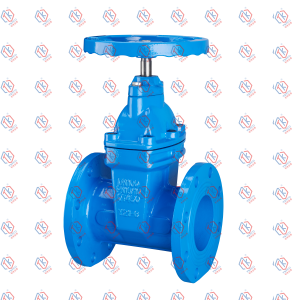

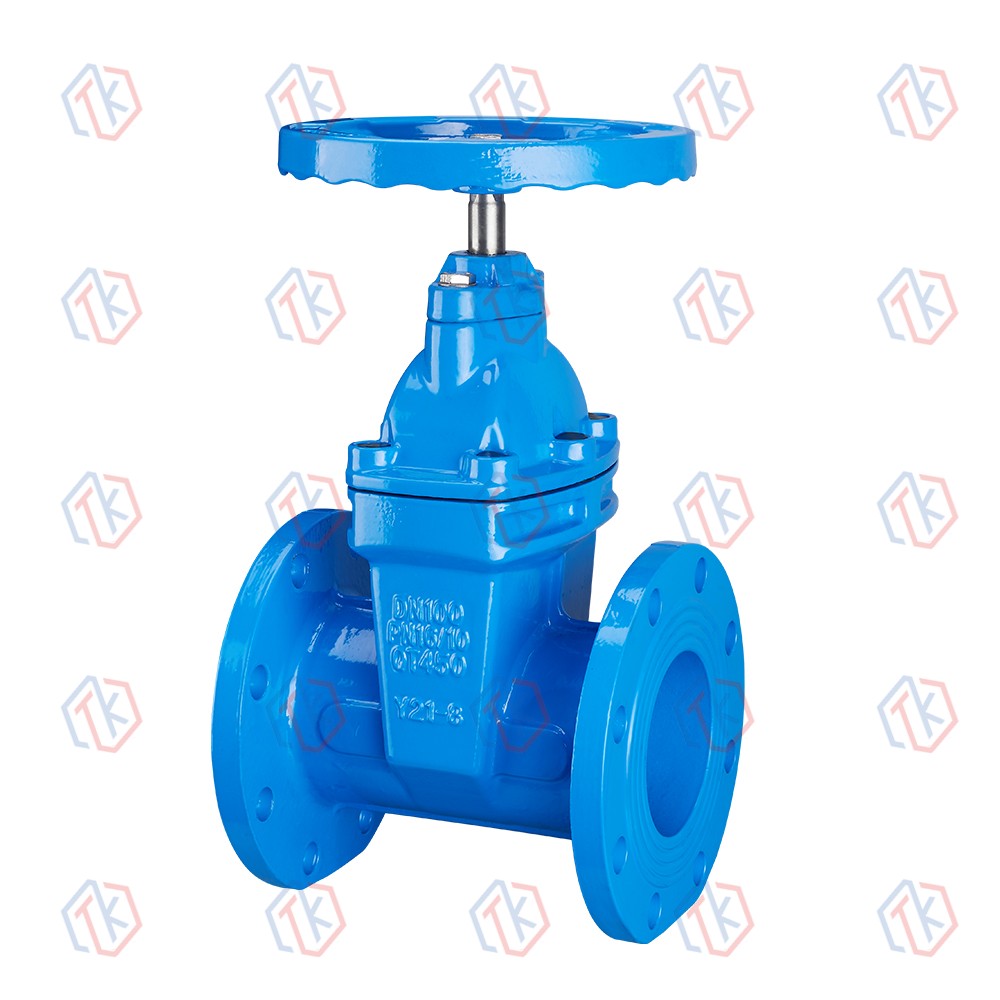

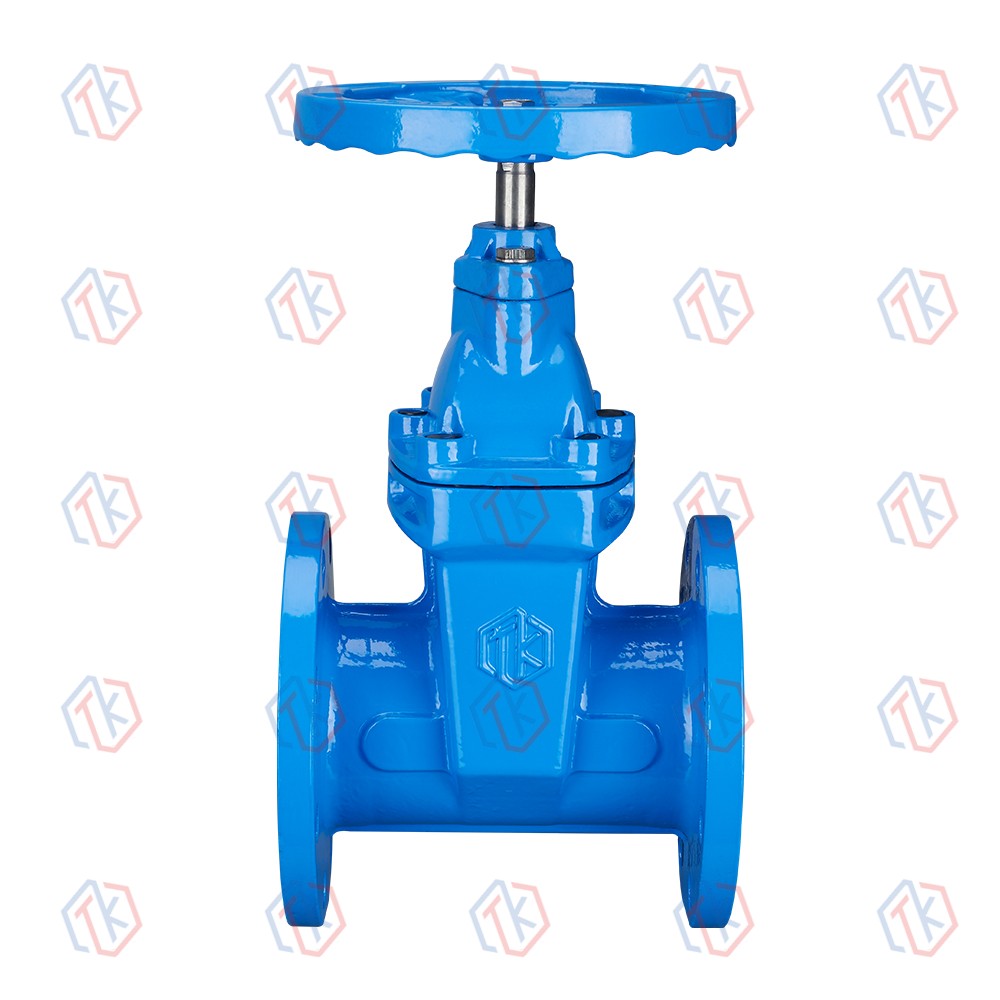

暗杆闸阀
产品应用
适用于生活用水、给排水系统、污水处理系统、化工流体输送等系统。
典型应用行业有∶水厂及水源工程，环境保护，市政设施，电力及公用事业，建筑行业，钢铁、治金，造纸行业等。
产品特点
1、全通径流道，阀门全开时闸板完全升离流道，流体阻力最小;
2、质流动方向不受限制;
3、全包胶闸板，阀板材质与介质零接触，密封性能良好;
4、无毒防腐涂装，阀门内外表面均采用无毒环氧静电喷涂;
5、型式操作多样，可用手轮、电动、气动等装置操作。

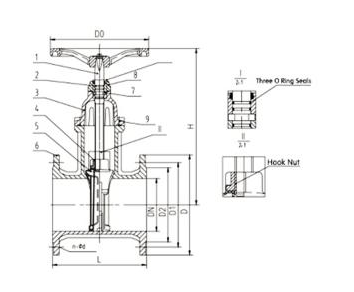

产品结构
主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
|
|
DO |
160 |
160 |
200 |
200 |
225 |
280 |
330 |
385 |
385 |
450 |
450 |
520 |
620 |
458 |
458 |
458 |
|
|
Non-Rising Stem |
Hmax |
198 |
225 |
293 |
303 |
340 |
417 |
515 |
621 |
710 |
869 |
923 |
1169 |
1554 |
1856 |
2176 |
2598 |
|
350 |
406 |
520 |
568 |
640 |
755 |
960 |
1150 |
1300 |
1559 |
1704 |
1878 |
2176 |
2568 |
2895 |
3446 |
||
主要部分材料
|
NO. |
名称 |
材质 |
连接标准 .GB12238 .BS 5155 .AWWA |
|
1 |
阀杆 |
SS |
|
|
2 |
O型圈 |
丁腈橡胶 |
|
|
3 |
阀盖 |
球墨铸铁 |
|
|
4 |
阀杆螺母 |
铜合金 |
|
|
5 |
闸板 |
球墨铸铁包覆橡胶 |
|
|
6 |
阀体 |
球墨铸铁 |
|
|
7 |
环 |
铜合金 |
|
|
8 |
密封压盖 |
铜合金/球墨铸铁 | |
|
9 |
支架 |
球墨铸铁 |
