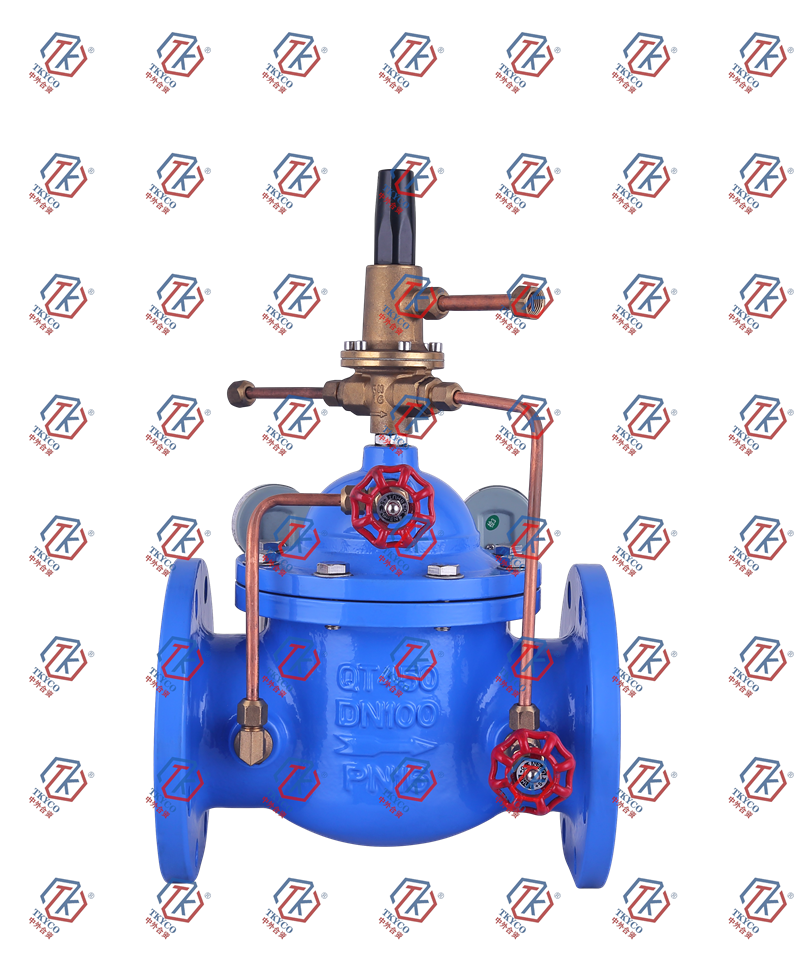

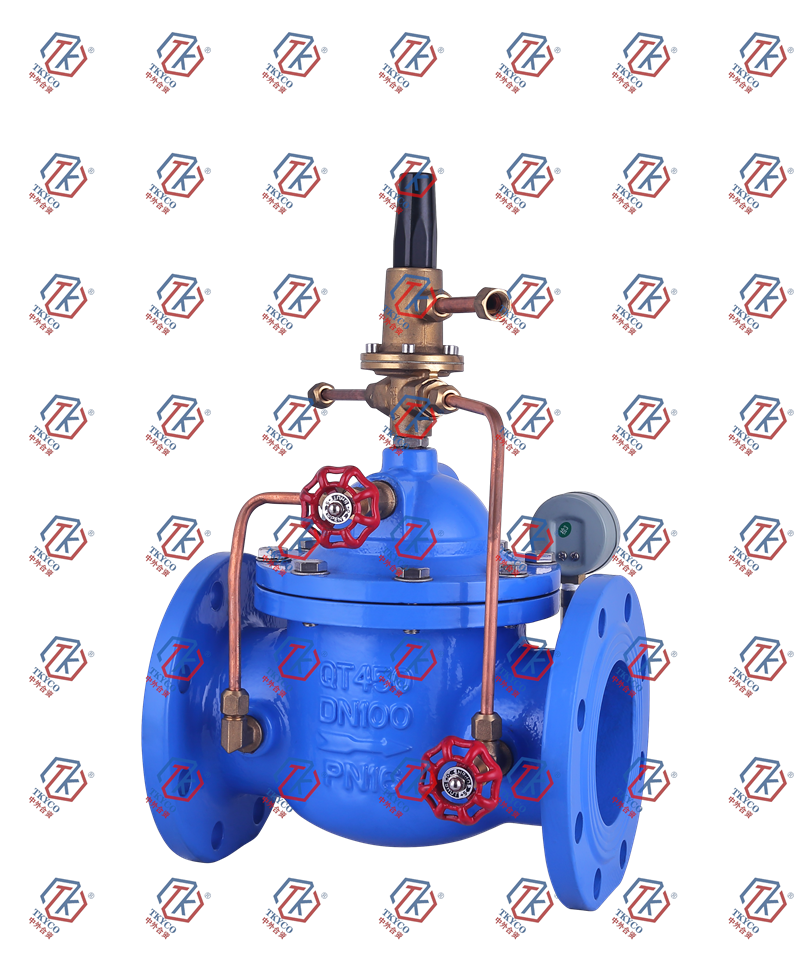

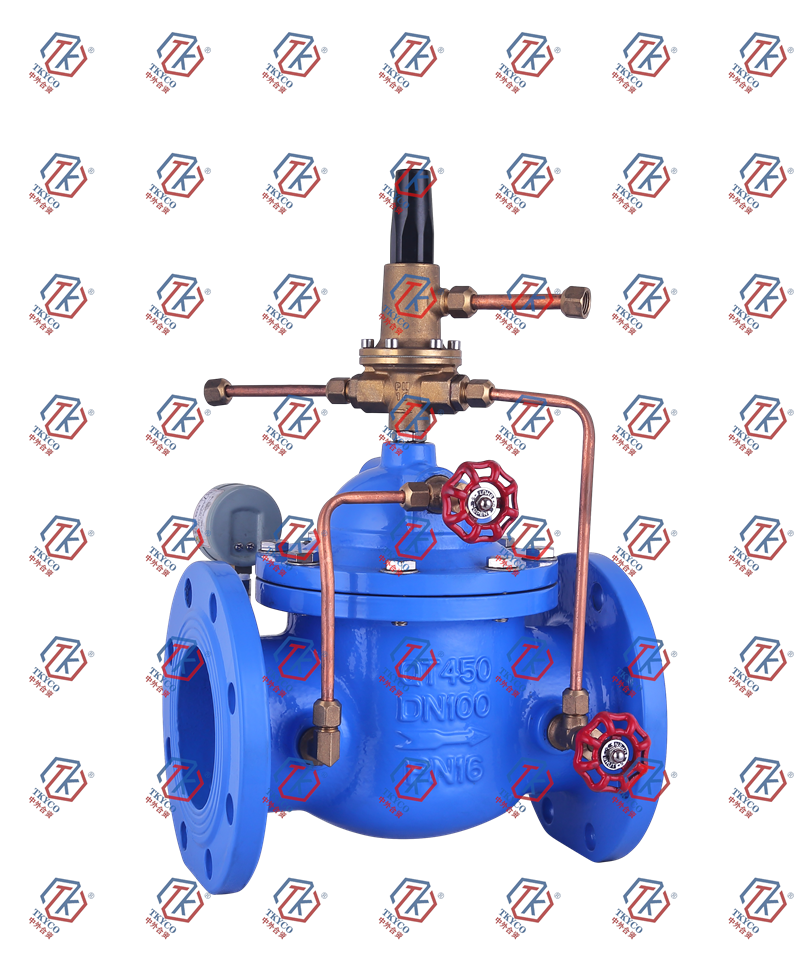

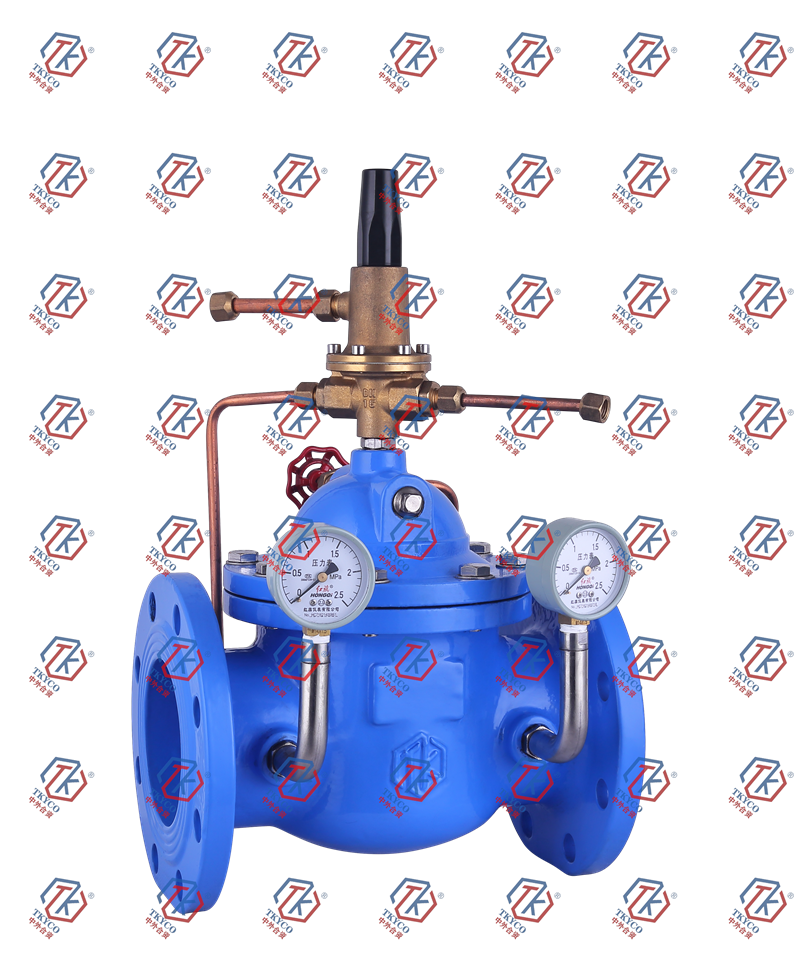

Q880压差平衡阀

简短描述:

Q880压差平衡阀是一种用于空调系统供水和回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确恒定值,并可最大限度地降低系统的噪音,以及过大压差对设备遗成的损坏。Q880压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全靠介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。


产品细节

产品标签


  • 上一个:
  • 下一个:

  • 相关产品

    • 迷你球阀

      迷你球阀

      产品结构 主要零件材料 材料名称 不锈钢 锻钢 阀体 A351 CF8 A351 CF8M F304 F316 球体 A276 304/A276 316 阀杆 2Cr13/A276 304/A276 316 阀座 PTFE、RPTFE 主要外形尺寸 内螺DN(MM) G D L H W 8 1/4″ 5 42 25 21 10 3/8″ 7 45 27 21 15 1/2″ 9 55 28.5 21 20 3/4″ 12 56 33 22 25 1″ 15 66 35.5 22 外螺DN(MM) G D L H W 8 1/4″ 5 57 25 21 10 3/8″ 7 60 27...

    • 内螺纹截止阀

      内螺纹截止阀

      产品结构 主要零件材料  材料名称 J11H-(16-64)C J11W-(16-64)P J11W-(16-64)R  阀体 WCB ZG1Cr18Ni9Ti  CF8 ZG1Cr18Ni12Mo2Ti CF8M 阀盖 WCB ZG1Cr18Ni9Ti  CF8 ZG1Cr18Ni12Mo2Ti CF8M  阀掰 ZG1Cr18Ni9Ti CF8 ZG1Cd8Ni9T i CF8 ZG1Cr18Ni12Mo2Ti CF8M 阀杆 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 304, 316 填料  聚四氟乙烯 主要外形尺寸 DN G L E B H W 8 1/4″ 65 15 23 80 70 10 3/8″ 65 15 26 80 70 15 1/2″ 65 16 31 88 ...

    • 三片式法兰球阀

      三片式法兰球阀

      产品结构 主要零件材料 材料名称 Q41F-(16-40)C Q41F-(16-40)P Q41F-(16-40)R 阀体 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 阀盖 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球体 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 阀杆 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 聚四氟乙烯 Pdytetrafluorethylene(PTFE) 填料 聚四氟乙烯 Polytetrafluorethylene(PTFE) 主要外形尺寸 DN B L H W PN16 D K ...

    • 国标、德标截止阀

      国标、德标截止阀

      产品概述 J41H、J41Y、J41W国标截止阀的启闭件为圆柱形蝶板,密封面为平面或圆锥形,蝶板沿流体中心线作直线运动。国标截止阀仅适用于完全全开和全关,一般不调节流量,自定义允许调节和节流。 产品结构 主要尺寸和重量 PN16 DN L D D1 D2 F B B Z-ΦD JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 15 130 95 95 65 45 2 14 16 4-Φ14 4-Φ14 20 150 105 105 75 55 2 14 18 4-Φl4 4-Φ14 25 160 115 115 85 65 2 14 18 4-Φ1...

    • 比例积分电动调节阀

      比例积分电动调节阀

      产品特点 阀体∶黄铜/铸铁 阀瓣∶黄铜/不锈钢 阀盖∶黄铜/铸铁 阀杆∶不锈钢 密封∶NBR 工作原理 电动调节阀由阀体、阀盖、阀座、阀瓣、阀杆及密封件等零件组成。 在驱动器等作用下,阀杆带动阀瓣做上升或下降运动,改变阀瓣与阀座间的流通面积,以便调节并控制介质的流量。 技术参数 介质∶热冷水、50%乙二醇 介质温度∶5~95℃ 公称压力PN∶1600KPa 流量特性∶等百分比或线性 渗漏量∶Kv值的0.01%

    • 保温球阀/船用阀

      保温球阀/船用阀

      产品结构 保温球阀主要外形尺寸 公称通径 L P 公称压力 D D1 D2 B F Z-ΦD 公称压力 D D1 D2 B F Z-ΦD 15 90 Rp3/8 PN16 105 75 55 14 2 4-M12 150LB 100 69.9 42.9 17.9 2 4-1/2 20 105 Rp3/8 115 85 65 14 2 4-M12 110 79.4 50.8 17.9 2 4-1/2 25 110 Rp3/8 135 100 78 16 2 4-M16 115 88.9 63.5 19.5 2 4-1/2 32 125 Rp1/2 145 110 85 16 3 4-M16 125 98.4 7...
