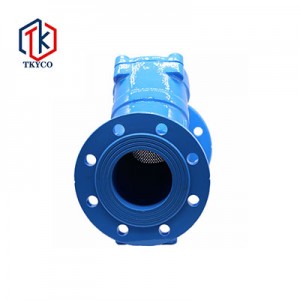

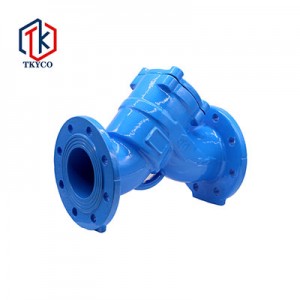

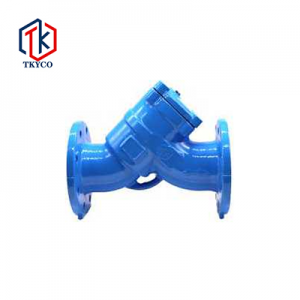

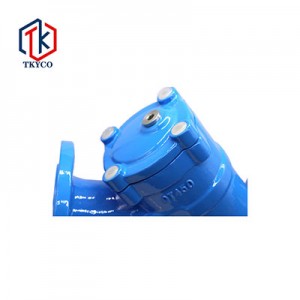

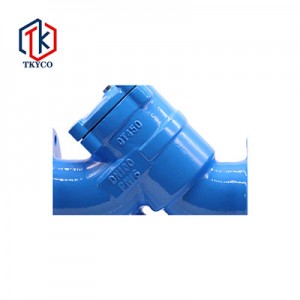

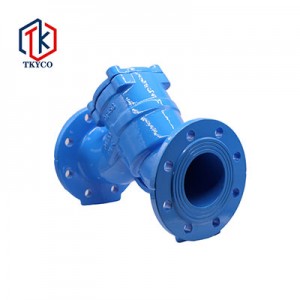

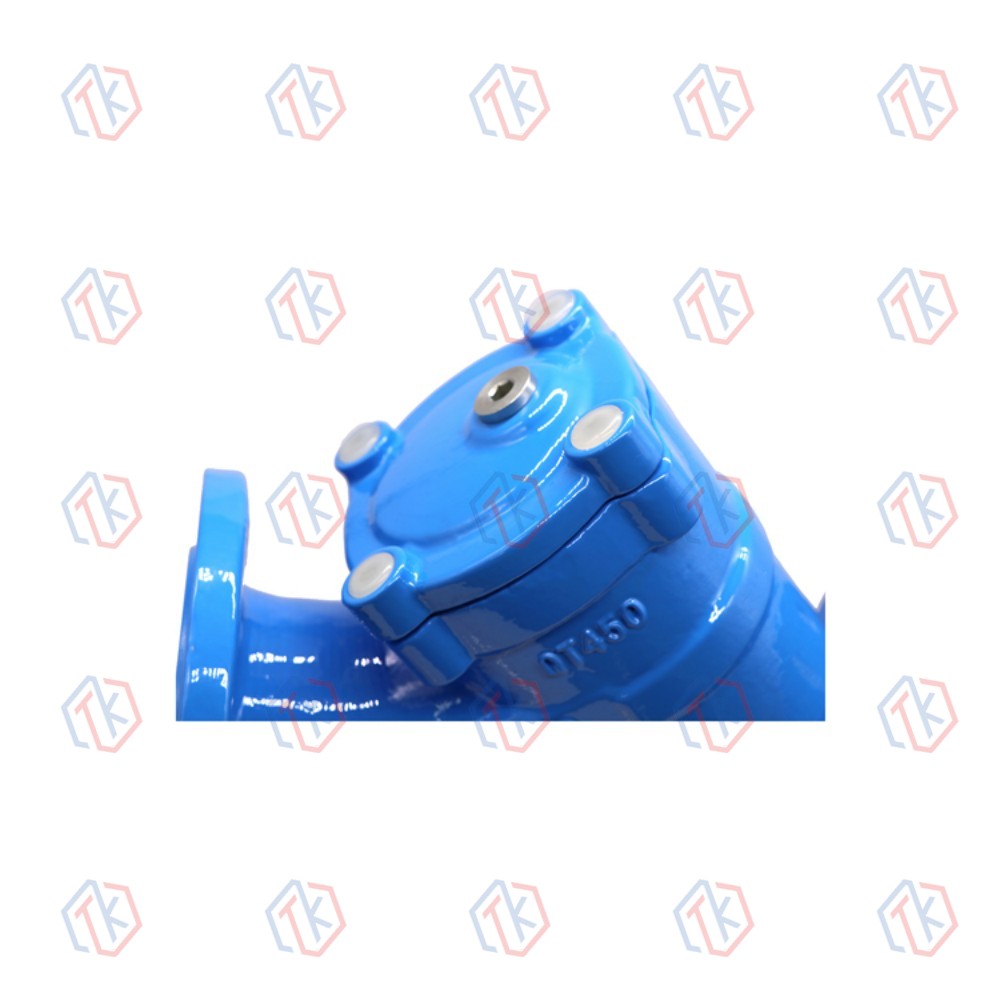

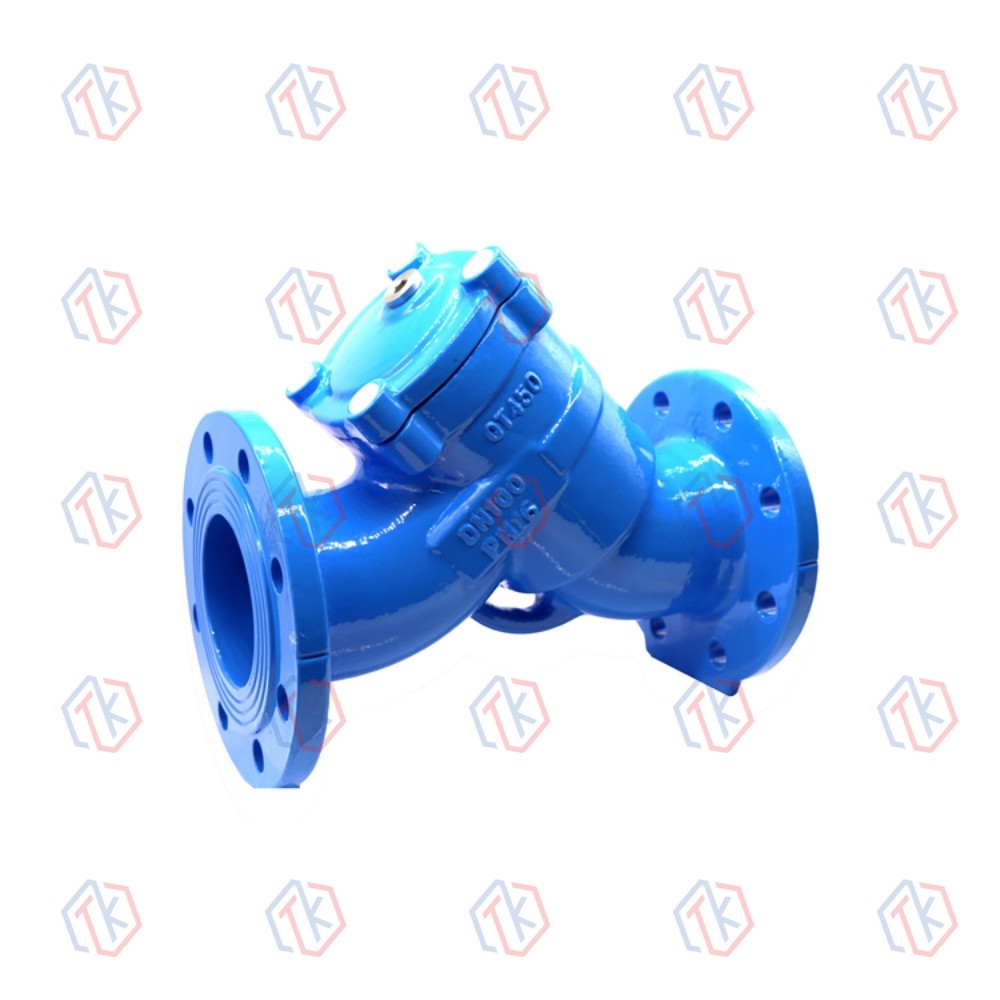

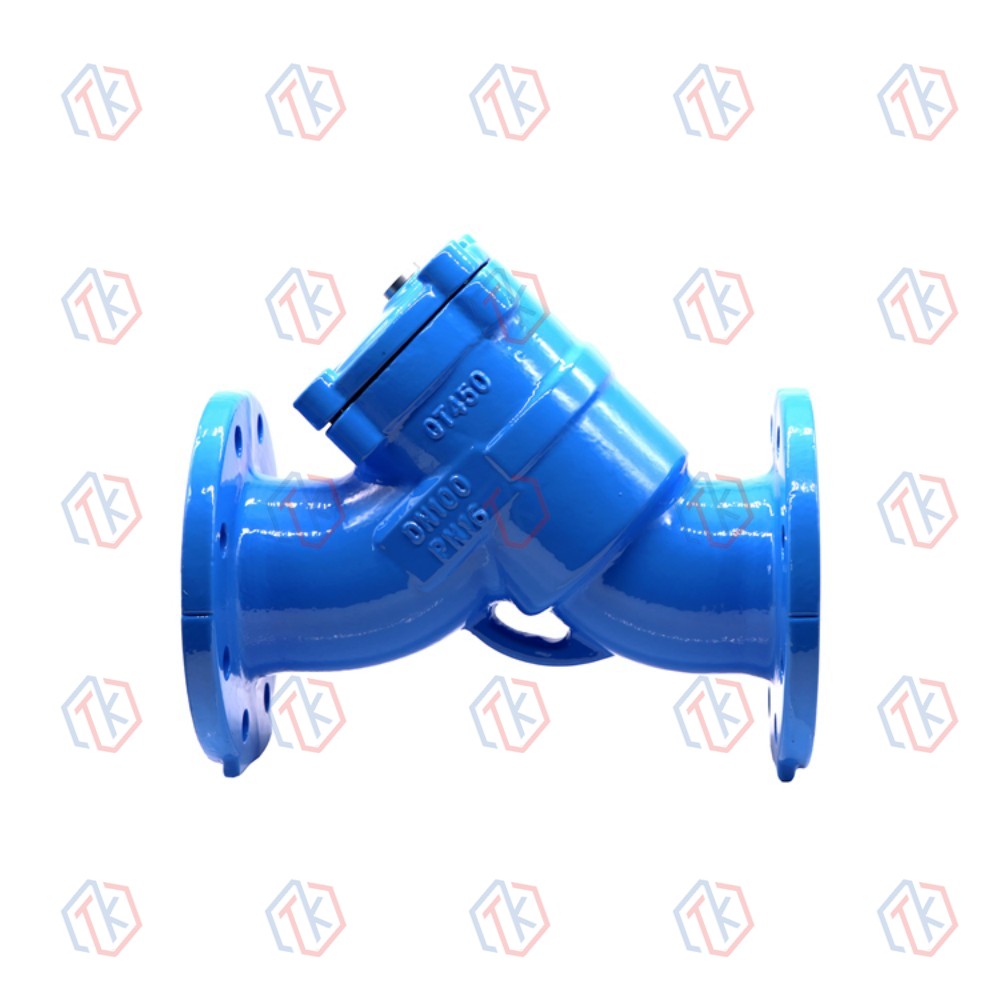

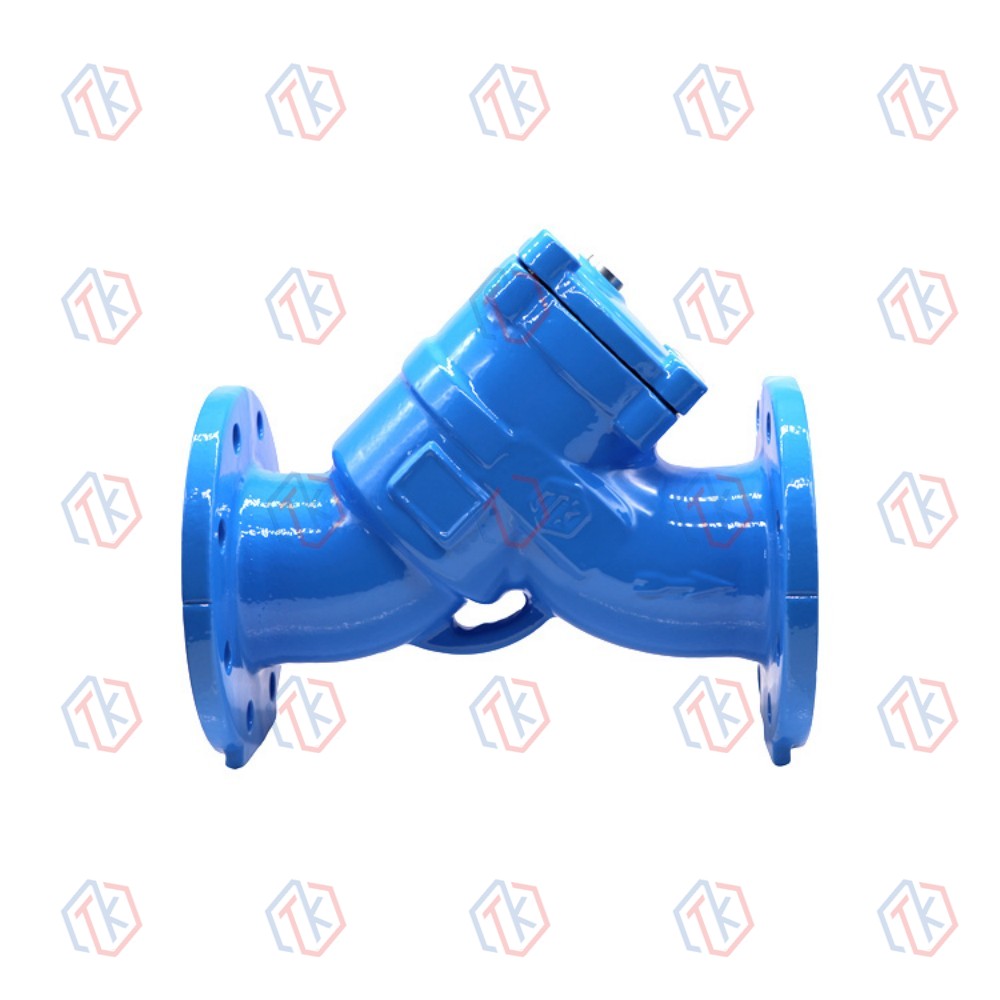

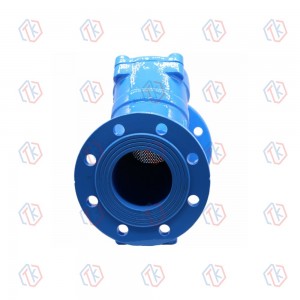

Y过滤器
产品概述
1.造型美观，阀体预留压力孔
2.使用方便快捷。阀盖上的螺塞可根据用户要求改成球阀，球阀出口与污水相连管，使得阀盖可以在没有压力的污水中除去
3.根据用户要求向清洁提供在过滤器屏幕的屏幕，过滤器的不同的过滤精度和容易更换
4.流体通道设计科学合理，则流程阻力更小，流量更大，网孔总面积是公称通径面积的3~4倍
5.伸缩式使安装和拆卸更方便
产品结构
主要零件材料
|
No |
名称 |
材质 |
设计标准 .GB 12238 .BS 5155 .AWWA |
|
1 |
阀盖 |
A536 |
|
|
2 |
滤网 |
SS304 |
|
|
3 |
阀体 |
A536 |
|
|
4 |
密封圈 |
NBR |
|
|
5 |
阀塞 |
Carbon Steel |
|
|
6 |
阀杆螺栓 |
Carbon Steel |
