此阀由于采用了阀后压力及反馈机构,工作中减动压、既可水平安装、也可垂直安装。在管道系统中的分支系统中,是保持二次侧压力的理想产品。在高层建筑冷热供水系统中的完全可以代替分区供水中的分压箱。安装此阀可实现低压供水,可节水、节能、减小噪音和延长管路及卫生器具的使用寿命。安装此阀可简化供水系统中的设备,可降低工程造价。此阀更换部分零件,还可用在工业生产中需要减压力的场合。
工作原理

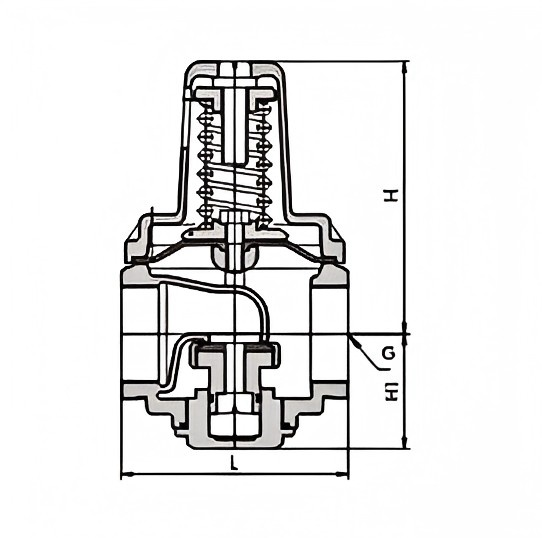

此阀主体由阀体、阀盖、阀芯、阀瓣、膜片、弹簧、手轮等零件组成。此阀为常开型弹簧膜片式(进出口同时打开)。使阀瓣和截流口保持相应位置;当达到调定值截流口开启
实现减动太压力。此阀为上进下出。

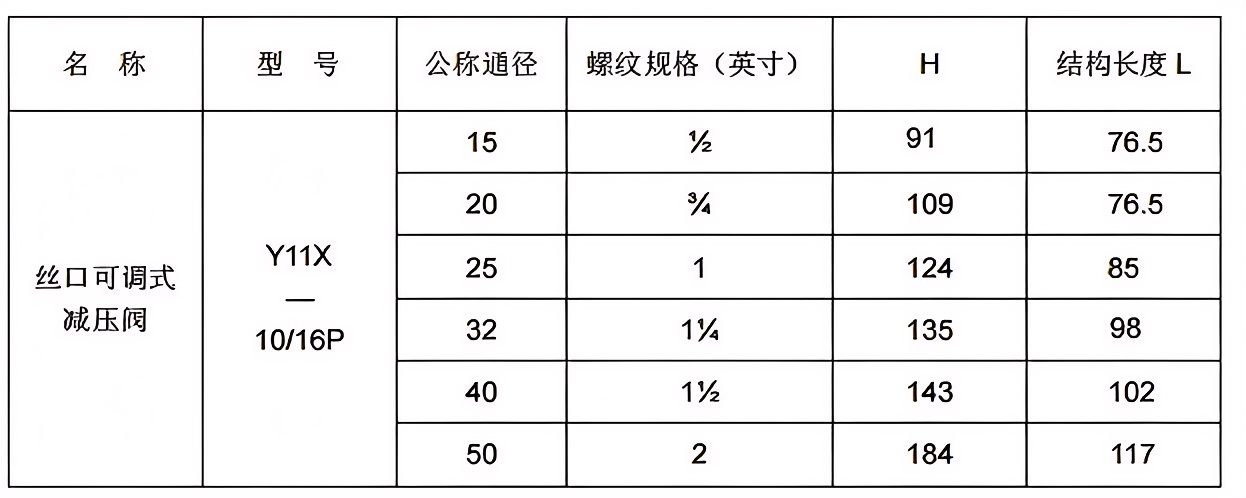

技术参数
连接形式:内螺纹式
压力∶PN10/PN16
尺寸∶DN15-DN50
温度∶0℃-80℃、
阀盖:不锈钢
阀体:不锈钢
阀杆∶不锈钢
驱动器主要技术参数 型号 额定电压 功率 驱动方式 与SRV2000阀配合动作时间 净重(kg) VA7010-220 VA7010-110 AC220V±10% 7W 单向电机驱动 阀门弹簧复位 全开时间:通电后约10秒 关闭时间:断电后约5秒 0.3 AC110V±10% VA7010-24 AC24V±10% 铜阀主要技术参数 产品型号 阀门形式 联接螺纹 流量系数 Kv 关闭压差 (MPa) 工作 介质 流体 温度 环境 温度 储存 温度 承压 (MPa) VA7010-15 常闭二通阀 G1/2 1.5 0.25 冷冻/ 热水 2-94℃ 0-60℃ 最大相对 湿度为不 凝露 -20-65℃ 最大相对 湿度为不 凝露 1.6 VA7010-15 ...
